金型冷却用 金型温調継手 ストップ弁内蔵 ワンタッチ継手付エルボ プラグ
- 通常単価(税別)
- 1,859円～2,188円
- 税込単価
- 2,045円～2,407円
金型冷却用のワンタッチ継手。プラグ部を外すと金型に突起が残りません。
詳細情報を確認する未確定：候補が4型番あります。
商品情報
外形図
製品仕様
| 使用流体 | 空気 | 水（清水／条件有※） | 熱媒体油（条件有※） |
|---|---|---|---|
| 最高使用圧力 | 0.9MPa | ||
| 使用真空圧力 | -100kPa | - | |
| 使用温度範囲 | 0～+60℃（凍結なきこと） | 0～+99℃（凍結なきこと） | 0～+120℃（凍結なきこと） |
【警告】
※使用流体が水、熱媒体油の時は、下記の条件を必ず守ってください。
1. 水、熱媒体油使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用ください。
2. 水、熱媒体油使用の際は、インサートリングを必ず使用してください。

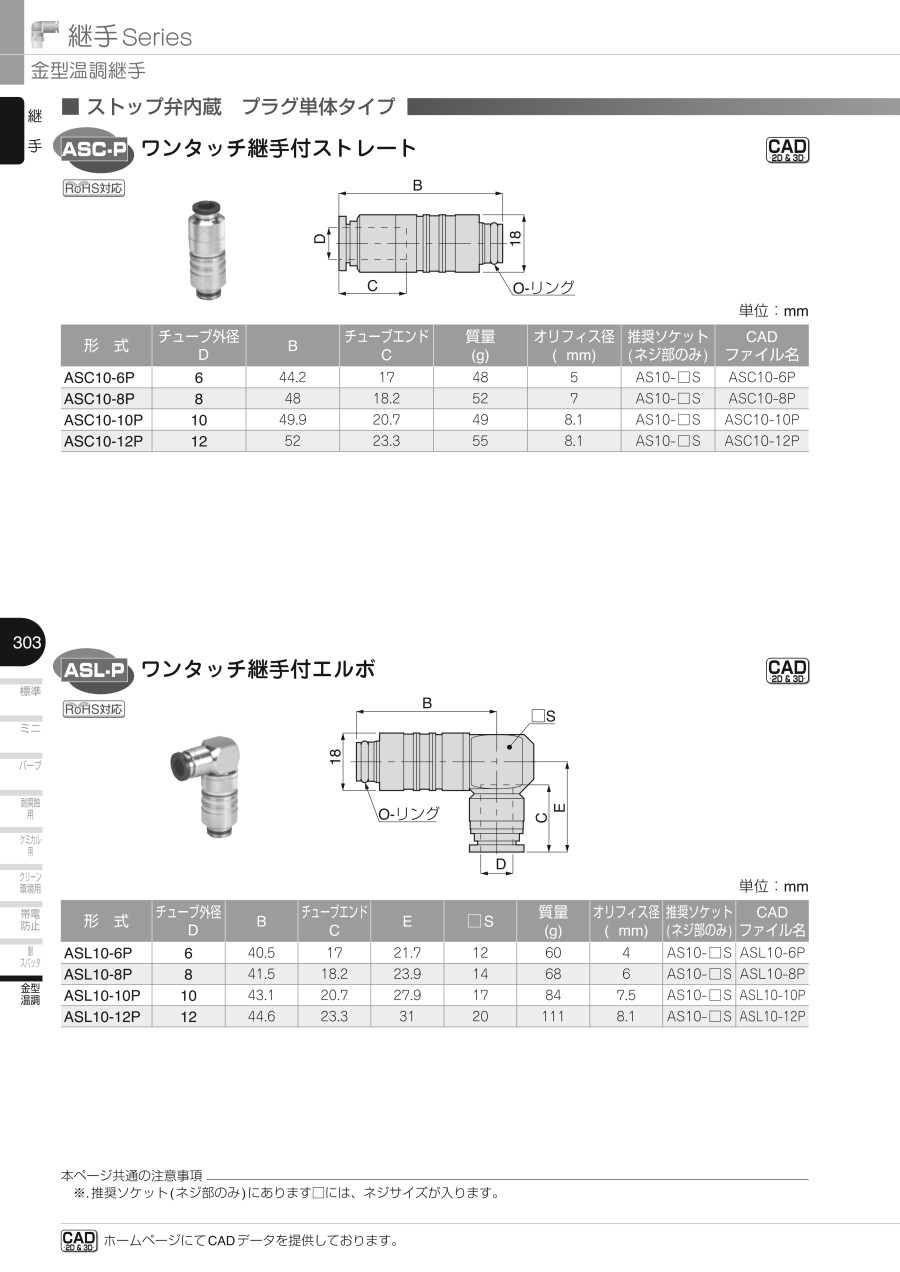

規格表
単位：mm
| 型番 | チューブ外径 φD | B | チューブエンド C | E | □S | 質量 （g） | オリフィス径 | 推奨ソケット （ネジ部のみ） |
|---|---|---|---|---|---|---|---|---|
| ASL10-6P | 6 | 40.5 | 17 | 22 | 12 | 60 | 4 | AS10-□S |
| ASL10-8P | 8 | 41.5 | 18.5 | 24 | 14 | 67.5 | 6 | AS10-□S |
| ASL10-10P | 10 | 43 | 21 | 28 | 17 | 84 | 7.5 | AS10-□S |
| ASL10-12P | 12 | 44.5 | 23.5 | 31 | 20 | 111 | 8.1 | AS10-□S |
※推奨ソケット（ネジ部のみ）にあります□には、ネジサイズが入ります。
