商品情報
型番リスト
詳細情報
カタログ

商品情報

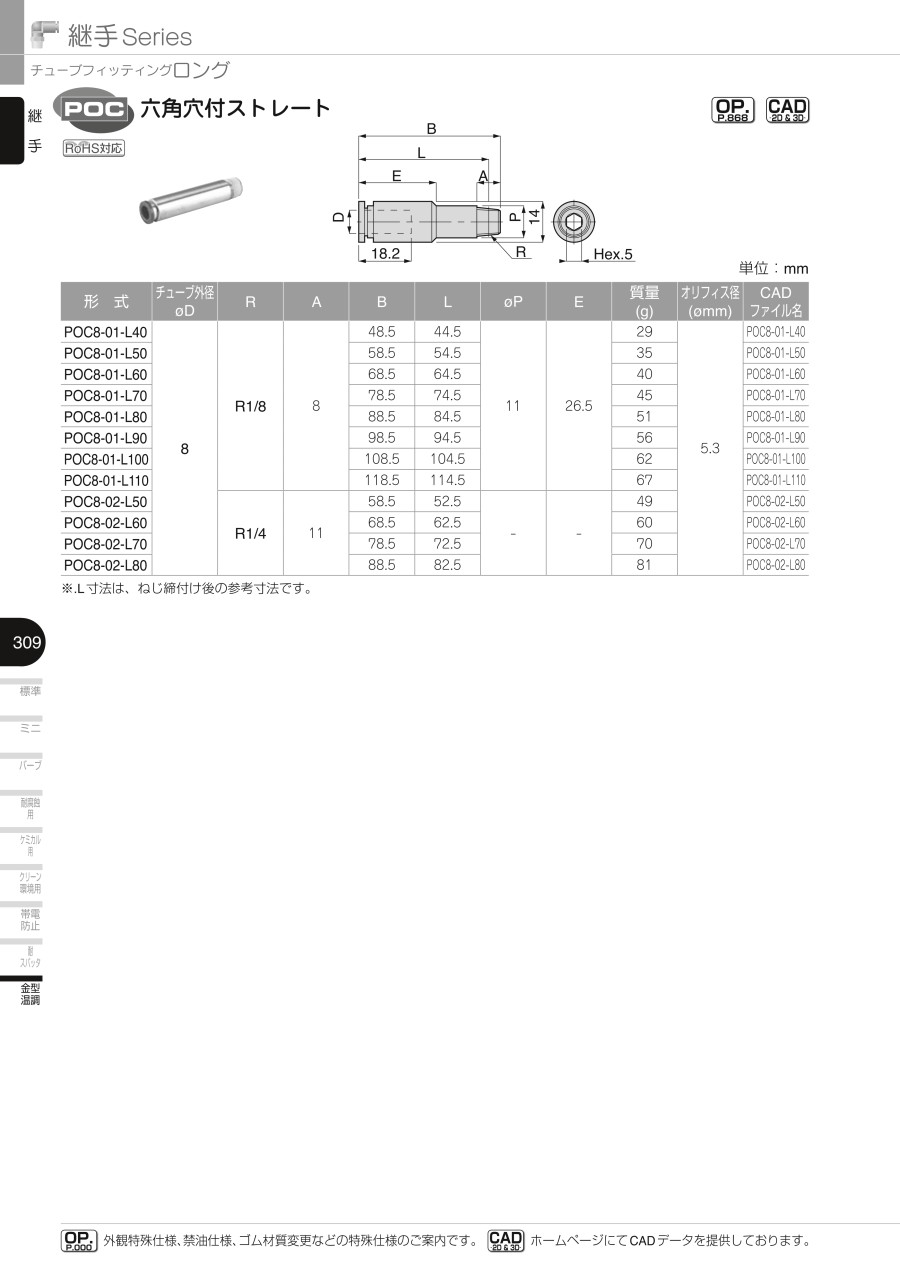

外形図

製品仕様

使用流体	空気、水（条件有）
最高使用圧力	1.0MPa
使用真空圧力	-100kPa
使用温度範囲	0～60℃ （凍結なきこと）

※ 使用流体が水の時は、下記の条件を必ず守ってください。

1.水使用の際は、サージの圧力を最高使用圧力以下に抑えて使用してください。
2.一般水道水は、使用可能です。その他の水使用の場合はお問い合わせください。
3.水使用の際はインサートリングを必ず使用してください。

適用サイズ

チューブサイズ

ミリサイズ（mm）	φ8（直径8mm）

ネジサイズ

管用テーパネジ	R1/8, R1/4

規格表

形式	チューブ外径φD	R	A	B	L	φP	E	質量（g）	オリフィス径（φmm）
POC8-01-L40	8	R1/8	8	48.5	44.5	11	26.5	29	5.3
POC8-01-L50				58.5	54.5			35
POC8-01-L60				68.5	64.5			40
POC8-01-L70				78.5	74.5			45
POC8-01-L80				88.5	84.5			51
POC8-01-L90				98.5	94.5			56
POC8-01-L100				108.5	104.5			62
POC8-01-L110				118.5	114.5			67
POC8-02-L50		R1/4	11	58.5	52.5	-	-	49
POC8-02-L60				68.5	62.5			60
POC8-02-L70				78.5	72.5			70
POC8-02-L80				88.5	82.5			81

※ L寸法は、ねじ締付け後の参考寸法です。

使用例

接続部着脱方法

1.チューブの着脱方法

金型冷却用チューブフィッティングロングタイプ六角穴付ストレートチューブの着脱方法１

（1） .チューブの装着

チューブフィッティングロング( ワンタッチ継手) は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。装着の際は、デジタルカタログ内の掲載商品の注意事項「6.チューブ装着上の注意」を参考に装着してください。

金型冷却用チューブフィッティングロングタイプ六角穴付ストレートチューブの着脱方法2

（2）.チューブの取外し

チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。取外しの際は、必ずエアを止めてから行ってください。

2.ネジの締付方法

（1）.ネジの締付け

ネジの締付けは、内径六角部を六角レンチで締付けます。
締付ける際は、デジタルカタログ内の掲載商品の注意事項「8. 本体取付上の注意」の表2. 締付けトルク及びシーロック色、ガスケット材質を参考に締付けてください。

選定サポート情報

型式表示例

型番リスト

表示件数

型番

ねじの呼び 1

全長

(mm)

最小発注数量

1/8	40	10個
1/8	50	10個
1/8	60	10個
1/8	70	10個
1/8	80	10個
1/8	90	5個
1/8	100	5個
1/8	110	5個
1/4	50	10個
1/4	60	10個
1/4	70	10個
1/4	80	5個

通常単価(税別) (税込単価)	通常出荷日

883円 ( 971円 )	在庫品1日目当日出荷可能
893円 ( 982円 )	在庫品1日目当日出荷可能
983円 ( 1,081円 )	在庫品1日目当日出荷可能
1,010円 ( 1,111円 )	在庫品1日目当日出荷可能
1,176円 ( 1,294円 )	在庫品1日目当日出荷可能
1,448円 ( 1,593円 )	在庫品1日目当日出荷可能
1,402円 ( 1,542円 )	在庫品1日目当日出荷可能
1,519円 ( 1,671円 )	在庫品1日目当日出荷可能
983円 ( 1,081円 )	在庫品1日目当日出荷可能
1,007円 ( 1,108円 )	在庫品1日目当日出荷可能
1,108円 ( 1,219円 )	在庫品1日目当日出荷可能
1,201円 ( 1,321円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

チューブフィッティングロングタイプの六角穴付ストレート。
【特長】
・用途に合った長さを選択可能。
・取付け場所が狭い場合や取付けピッチが狭い場合に最適。
・本体内部に六角穴加工を施してあり、取付けは六角レンチにて取付け可能。

●ピスコワンタッチ継手製品選定ガイド一覧PDF（カタログ）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

日本ピスコ
金型冷却用金型温調継手ワンタッチ継手付エルボ
金型冷却用ワンタッチ継手のプラグ、ソケットのセット商品です。継手部（プラグ）とネジ部（ソケット）が分離するため、脱着は継手部を取外すと金型に突起が残りません。
日本ピスコ
インサートリング
チューブの収縮を内側から防止する、SUS304製保護リングです。ワンタッチ継手に接続したチューブに水、熱媒体油等、液体を流す場合は必ずご使用ください。
日本ピスコ
一般配管ストレートソフトナイロンチューブ
屈曲疲労に強く長時間安定して使用可能なソフトナイロンチューブです。耐温水チューブとして金型冷却水の配管に最適です。

【発注単位数量についてのご案内】発注単位数量は10個単位となります（VONA在庫品は１個から販売しております）。
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

金型冷却用チューブフィッティングロングタイプ六角穴付ストレートのレビュー
