日本ピスコ

耐腐蝕用耐腐蝕性SUS303相当継手エルボ

Name: 耐腐蝕用 耐腐蝕性SUS303相当継手 エルボ
Brand: 日本ピスコ
SKU: 221000067873
Rating: 4 (2 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 1,077円～3,615円

税込単価: 1,185円～3,977円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

一般配管用チューブフィッティングエルボ

4.6

通常価格(税別)： 202円 (税込価格：222円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

耐腐蝕用耐腐蝕性SUS303相当継手ストレート

通常価格(税別)： 992円 (税込価格：1,091円)

通常出荷日：在庫品1日目

耐腐蝕用の耐腐蝕性SUS303相当継手（エルボ）。【特長】・耐腐蝕性がSUS3...

詳細情報を確認する

周囲温度 (℃)
0::60
使用流体
水 / 空気
継手種類
ねじ取付方向
ねじ取付方向
エルボ
エルボ
オスエルボ
種類
ワンタッチ継手

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

使用流体	空気、水（条件有^※）
最高使用圧力	1.0MPa
使用真空圧力	-100kPa
使用温度範囲	0～60℃ （凍結なきこと）

※ 使用流体が水の時は、下記の条件を必ず守ってください。
※ 水使用の際はサージ圧力を最高使用圧力以下に抑えてご使用ください。
※ 水使用の際は、インサートリングを必ず使用してください。

適用サイズ

チューブサイズ	ミリサイズ
記号	4	6	8	10	12	16
サイズ（mm）	φ4（直径4mm）	φ6（直径6mm）	φ8（直径8mm）	φ10（直径10mm）	φ12（直径12mm）	φ16（直径16mm）

ネジサイズ	メートルネジ（mm）		管用テーパネジ
記号	M5	M6	01	02	03	04
サイズ	M5×0.8	M6×1	R1/8	R1/4	R3/8	R1/2

構造

SUS304継手と耐腐食性SUS303相当継手、スタンダードタイプ継手の識別方法は下表の通り。

外形イメージ

識別部品	SUS304継手	耐腐蝕性SUS303相当継手	スタンダードタイプ
ガイドリングV溝	有り	無し	有り
ネジ本体六角部平溝	有り	無し	無し
開放リング色	ダークブルー	ダークブルー	ブラック

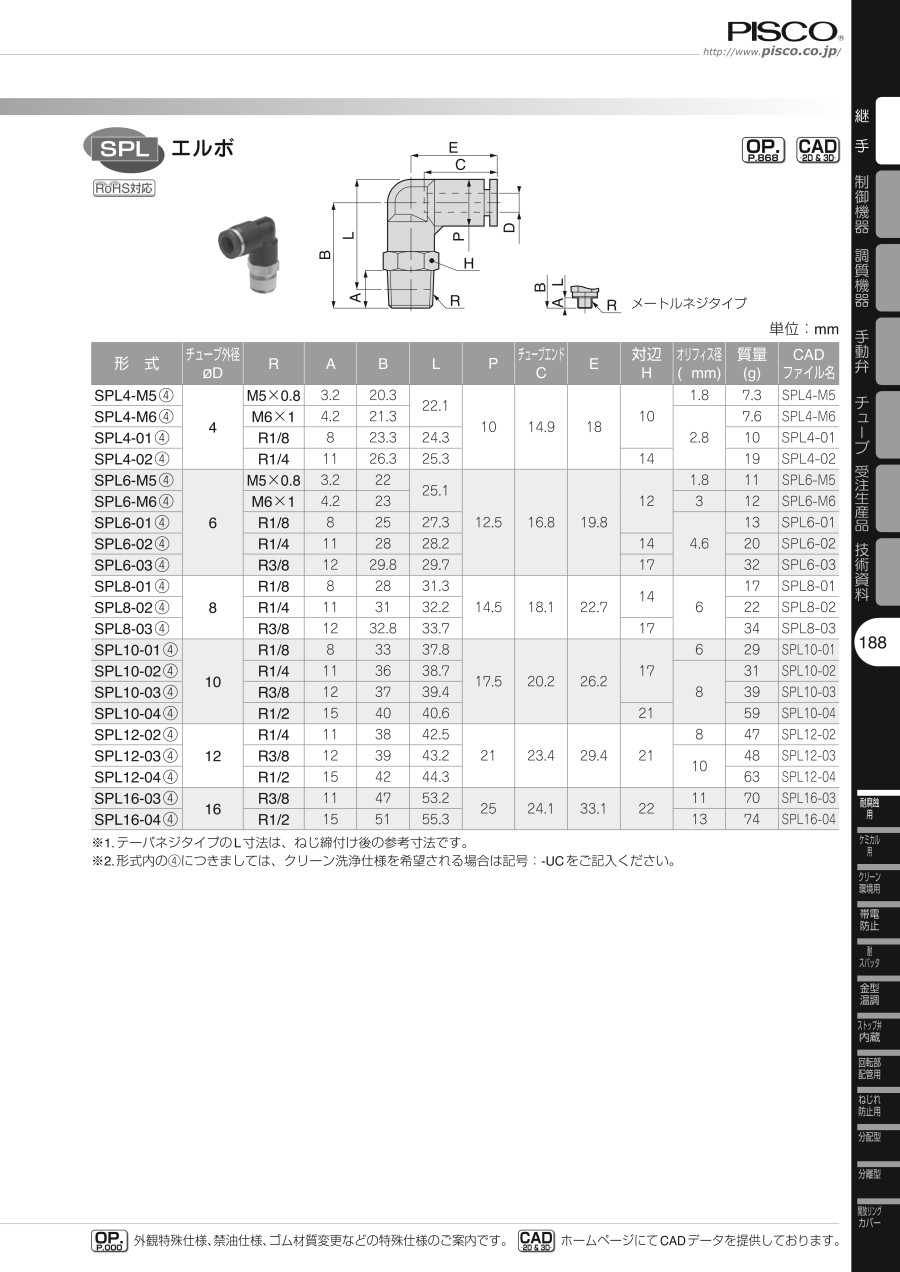

構造図（エルボタイプ：SPLの場合）

規格表

形式	チューブ外径 φD	R	A	B	L	φP	チューブエンド C	E	対辺 H	オリフィス径（φmm）	質量（g）	CAD ファイル名
SPL4-M5（4）	4	M5×0.8	3.2	20.3	22.1	10	14.9	18	10	1.8	7.3	SPL4-M5
SPL4-M6（4）		M6×1	4	21.3	22.3					2.8	7.6	SPL4-M6
SPL4-01（4）		R1/8	8	23.3	24.3						10	SPL4-01
SPL4-02（4）		R1/4	11	26.3	25.3				14		19	SPL4-02
SPL6-M5（4）	6	M5×0.8	3.2	22	25.1	12.5	16.8	19.8	12	1.8	11	SPL6-M5
SPL6-M6（4）		M6×1	4	23	25.3					3	12	SPL6-M6
SPL6-01（4）		R1/8	8	25	27.3					4.6	13	SPL6-01
SPL6-02（4）		R1/4	11	28	28.2				14		20	SPL6-02
SPL6-03（4）		R3/8	12	29.8	29.7				17		32	SPL6-03
SPL8-01（4）	8	R1/8	8	28	31.3	14.5	18.1	22.7	14	6	17	SPL8-01
SPL8-02（4）		R1/4	11	31	32.2				14		22	SPL8-02
SPL8-03（4）		R3/8	12	32.8	33.7				17		34	SPL8-03
SPL10-01（4）	10	R1/8	8	33	37.8	17.5	20.2	26.2	17	6	29	SPL10-01
SPL10-02（4）		R1/4	11	36	38.7					8	31	SPL10-02
SPL10-03（4）		R3/8	12	37	39.4						39	SPL10-03
SPL10-04（4）		R1/2	15	40	40.6				21		59	SPL10-04
SPL12-02（4）	12	R1/4	11	38	42.5	21	23.4	29.4	21	8	47	SPL12-02
SPL12-03（4）		R3/8	12	39	43.2					10	48	SPL12-03
SPL12-04（4）		R1/2	15	42	44.3					10	63	SPL12-04
SPL16-03（4）	16	R3/8	11	47	53.2	25	24.1	33.1	22	11	70	SPL16-03
SPL16-04（4）	16	R1/2	15	51	55.3	25	24.1	33.1	22	13	74	SPL16-04

※ テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。

使用例

接続部着脱方法

1.チューブの着脱方法

（1）.チューブの装着

耐腐蝕性SUS303相当継手（ワンタッチ継手）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。装着の際は、デジタルカタログ内の掲載商品の注意事項「6.チューブ装着上の注意」を参考に装着してください。

（2）.チューブの取外し

チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。取外しの際は、必ずエアを止めてから行ってください。

2.ネジの締付方法

ネジの締付けは、外径六角部をスパナで締めます。締付ける際は、デジタルカタログ内の掲載商品の注意事項「8.本体取付上の注意」の表2.締付けトルク及びシーロック色、ガスケット材質を参考に締付けてください。

選定サポート情報

型式表示例

【（1）形状】

L：エルボ

【（4）洗浄／包装仕様】

無記入：クリーン洗浄無し／通常包装

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

接続ねじの種類1

ねじの呼び 1

最小発注数量

4	R	1/8	2個
4	R	1/4	2個
4	M	M5×0.8	2個
4	M	M6×1	2個
6	R	1/8	2個
6	R	1/4	2個
6	R	3/8	1個
6	M	M5×0.8	2個
6	M	M6×1	2個
8	R	1/8	2個
8	R	1/4	2個
8	R	3/8	1個
10	R	1/8	1個
10	R	1/4	1個
10	R	3/8	1個
10	R	1/2	1個
12	R	1/4	1個
12	R	3/8	1個
12	R	1/2	1個
16	R	3/8	1個
16	R	1/2	1個

通常単価(税別) (税込単価)	通常出荷日

1,077円 ( 1,185円 )	8日目
1,131円 ( 1,244円 )	8日目
1,134円 ( 1,247円 )	8日目
1,097円 ( 1,207円 )	30日目
1,232円 ( 1,355円 )	在庫品1日目当日出荷可能
1,327円 ( 1,460円 )	在庫品1日目当日出荷可能
1,601円 ( 1,761円 )	8日目
1,327円 ( 1,460円 )	在庫品1日目当日出荷可能
1,245円 ( 1,370円 )	8日目
1,422円 ( 1,564円 )	在庫品1日目当日出荷可能
1,422円 ( 1,564円 )	在庫品1日目当日出荷可能
1,795円 ( 1,975円 )	6日目
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,997円 ( 2,197円 )	在庫品1日目当日出荷可能
1,997円 ( 2,197円 )	在庫品1日目当日出荷可能
2,197円 ( 2,417円 )	在庫品1日目当日出荷可能
2,394円 ( 2,633円 )	8日目
2,797円 ( 3,077円 )	在庫品1日目当日出荷可能
2,850円 ( 3,135円 )	8日目
3,290円 ( 3,619円 )	8日目
3,615円 ( 3,977円 )	8日目

詳細情報

基本情報

基本情報

耐腐蝕用の耐腐蝕性SUS303相当継手（エルボ）。
【特長】
・耐腐蝕性がSUS303相当の特殊ステンレスを使用。
・低濃度オゾン対策分野向けのシールゴム材質：HNBRを使用。
・銅系金属不使用。
・樹脂：PBT。
【用途】
・強度が必要な場合や腐蝕しやすい雰囲気内で使用する場合に最適。

●ピスコワンタッチ継手製品選定ガイド一覧PDF（カタログ）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

日本ピスコ
耐腐蝕用 SUS316継手ストレート
耐腐食性に特に優れたSUS316を使用したワンタッチ継手ストレートタイプです。食品衛生法適合商品です。
日本ピスコ
耐腐蝕用 SUS304継手ストレート
耐蝕に優れたSUS304を使用したワンタッチ継手のストレートタイプです。強度が必要な場合や腐食しやすい雰囲気内に最適です。
日本ピスコ
耐腐蝕用ストレートふっ素樹脂（PFA）チューブ
耐薬品性、耐熱性、耐候性に優れたフッ素樹脂（PFA）チューブです。腐食しやすい環境での使用に最適です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
