耐腐蝕用 SUS304継手 違径ユニオンストレート
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,197円～5,385円
- 税込単価
- 3,517円～5,924円
耐腐蝕用のSUS304継手（違径ユニオンストレート）。【特長】・金属本体はSU...
詳細情報を確認する- 周囲温度 (℃)
- 0::60
- 継手種類
- ユニオン 違径
- ユニオン 違径
- 違径ユニオンストレート
- 種類
- ワンタッチ継手
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
商品情報
外形図
単位：mm
製品仕様
製品仕様
| 使用流体 | 空、水（条件有※）、その他（条件有※） |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～+60℃（凍結なきこと） |
- ※ 仕様流体が水、液体の時は、下記の条件を必ず守ってください。
- ※1水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
- ※2水、液体使用の際は、インサートリングを必ず使用してください。
- ※3薬品、混合ガスなどにつきましては、使用条件により日本ピスコ仕様の適合が異なる場合がありますので確認の上ご使用下さい。
適用サイズ
| チューブサイズ | ミリサイズ | |||||
|---|---|---|---|---|---|---|
| 記号 | 4 | 6 | 8 | 10 | 12 | 16 |
| サイズ（mm） | φ4（直径4mm） | φ6（直径6mm） | φ8（直径8mm） | φ10（直径10mm） | φ12（直径12mm） | φ16（直径16mm） |
構造図（エルボタイプ：PLの場合）
- ※ SUS304継手と耐腐蝕性SUS303相当継手、スタンダードタイプ継手の識別方法は下表の通りとなります。
部品名称
| 識別部品 | SUS304継手 | 耐腐蝕性SUS303相当継手 | スタンダードタイプ |
|---|---|---|---|
| ガイドリングV溝 | 有り | 無し | 有り |
| ネジ本体六角部平溝 | 有り | 無し | 無し |
| 開放リング色 | ダークブルー | ダークブルー | ブラック |

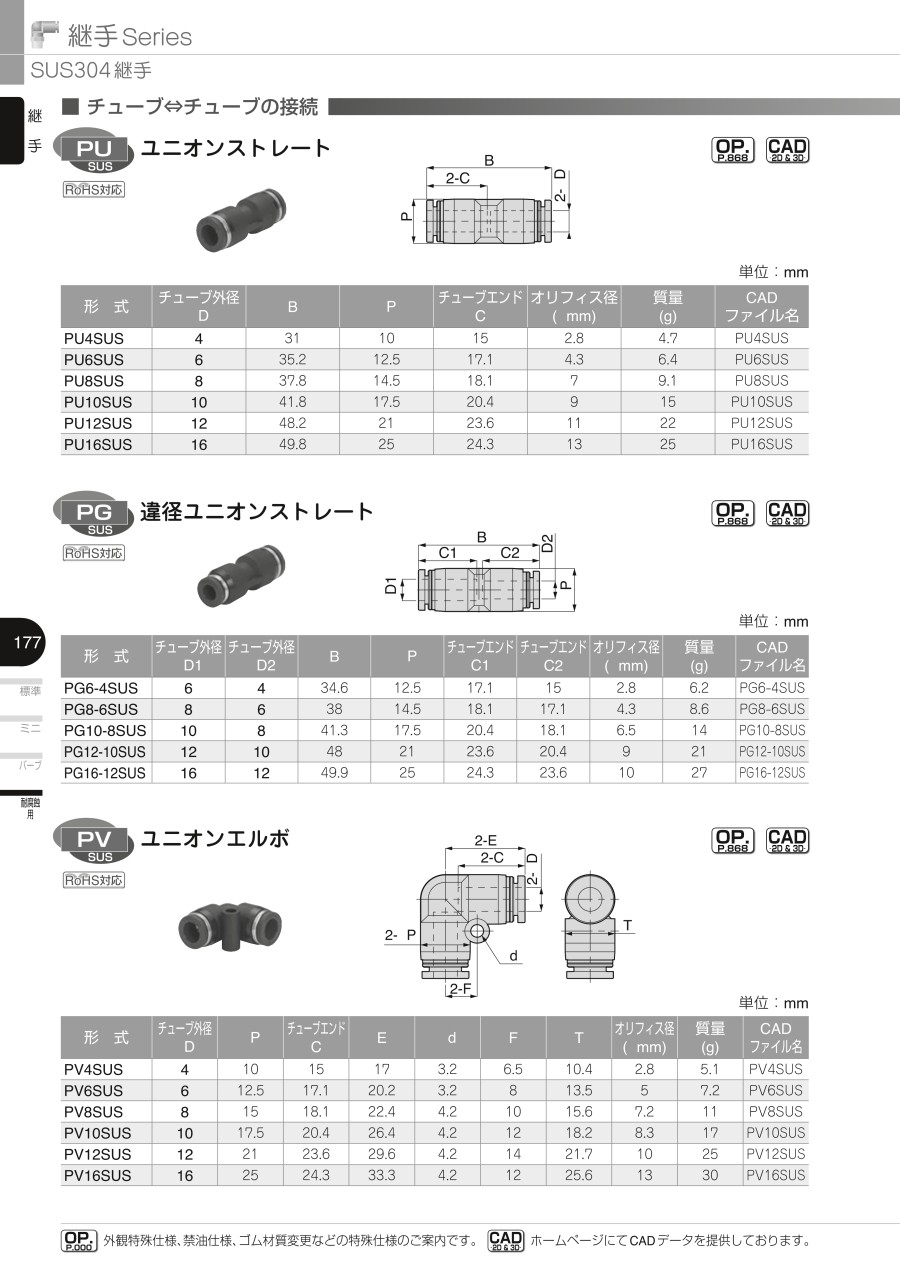

規格表
| 型番 | チューブ外径φD1 | チューブ外径φD2 | B | φP | チューブエンドC1 | チューブエンドC2 | オリフィス径（φmm） | 質量（g） |
|---|---|---|---|---|---|---|---|---|
| PG6-4SUS | 6 | 4 | 34.6 | 12.5 | 17.1 | 15 | 2.8 | 6.2 |
| PG8-6SUS | 8 | 6 | 38 | 14.5 | 18.1 | 17.1 | 4.3 | 8.6 |
| PG10-8SUS | 10 | 8 | 41.3 | 17.5 | 20.4 | 18.1 | 6.5 | 14 |
| PG12-10SUS | 12 | 10 | 48 | 21 | 23.6 | 20.4 | 9 | 21 |
| PG16-12SUS | 16 | 12 | 49.9 | 25 | 24.3 | 23.6 | 10 | 27 |
選定サポート情報
型番表示例
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,516円 ( 3,868円 ) | 8日目 |
3,197円 ( 3,517円 ) | 在庫品1日目当日出荷可能 |
3,837円 ( 4,221円 ) | 7日目 |
4,997円 ( 5,497円 ) | 7日目 |
5,385円 ( 5,924円 ) | 7日目 |
詳細情報
基本情報
耐腐蝕用のSUS304継手（違径ユニオンストレート）。
【特長】
・金属本体はSUS304を採用。
・シール材質はFKMを採用。
【用途】
・強度が必要な場合、薬品の雰囲気内で使用する場合に最適。
●ピスコワンタッチ継手製品 選定ガイド 一覧PDF（カタログ）
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
