日本ピスコ

耐腐蝕用　SUS304継手　ブランチエルボ

カタログ |

通常単価(税別): 3,169円～5,591円

税込単価: 3,486円～6,150円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：在庫品1日目

超小型でもチューブの脱着が簡単なワンタッチ継手。【特長】・一般空気圧配管用超小...

周囲温度 (℃)
0::60
使用流体
水 / 空気 / 薬品・溶剤 / 混合ガス
継手種類
ねじ取付分岐
ねじ取付分岐
ブランチエルボ
種類
ワンタッチ継手

ご注意

本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。

未確定：候補が19型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

使用流体	空気、水（条件有※）、その他薬品等（条件有※）
最高使用圧力	1.0MPa
使用真空圧力	-100kPa
使用温度範囲	0～+60℃ （凍結なきこと）

※.使用流体が水、液体使用の時は、下記の条件を必ず守ってください。
1.水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用ください。
2.水、液体使用の際は、インサートリングを必ず使用してください。
3.薬品、混合ガス等につきましては、日本ピスコ仕様の適合が異なる場合がありますので確認の上ご使用ください。

規格表

単位：mm

型番	チューブ外径 φD	R	A	B	L	φP	チューブエンド C	J	E	対辺 H	φd	F	T	有効断面積（mm²）	質量（g）
PAX4-M5SUS	4	M5×0.8	3	21.7	23.7	10	15	11	22.8	10	3.2	14.3	10	2.2	11
PAX4-M6SUS		M6×1	4	22.7	23.7									2.5	12
PAX4-01SUS		R1/8	8	24.7	25.7									2.7	14
PAX4-02SUS		R1/4	11	27.7	26.7					14				2.5	23
PAX6-M5SUS	6	M5×0.8	3	25	28.3	12.5	17.1	12	26.3	12	4.2	15.6	12.5	2.2	17
PAX6-M6SUS		M6×1	4	26	28.3									6.4	17
PAX6-01SUS		R1/8	8	28	30.3									6.9	19
PAX6-02SUS		R1/4	11	31	31.2					14				6.6	26
PAX6-03SUS		R3/8	12	32.8	32.7					17				6.8	38
PAX8-01SUS	8	R1/8	8	31	34.3	14.5	18.1	14	29.4	14	4.2	16.9	14.5	14.6	24
PAX8-02SUS		R1/4	11	34	35.2					14				14.5	29
PAX8-03SUS		R3/8	12	35.8	36.7					17				15	42
PAX10-01SUS	10	R1/8	8	34	38.8	17.5	20.4	18	33.7	17	4.2	18.7	17.5	21.6	41
PAX10-02SUS		R1/4	11	37	39.7									26.1	44
PAX10-03SUS		R3/8	12	38	40.4									27.2	51
PAX10-04SUS		R1/2	15	41	41.6					21				29.9	71
PAX12-02SUS	12	R1/4	11	41.2	45.7	21	23.6	20	35.4	21	4.2	20.6	21	38.2	64
PAX12-03SUS		R3/8	12	42.2	46.4									43.1	65
PAX12-04SUS		R1/2	15	45.2	47.5									42.1	80

※ .テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

接続ねじの種類1

ねじの呼び 1

最小発注数量

4	R	1/8	1個
4	R	1/4	1個
4	M	M5×0.8	1個
4	M	M6×1	1個
6	R	1/8	1個
6	R	1/4	1個
6	R	3/8	1個
6	M	M5×0.8	1個
6	M	M6×1	1個
8	R	1/8	1個
8	R	1/4	1個
8	R	3/8	1個
10	R	1/8	1個
10	R	1/4	1個
10	R	3/8	1個
10	R	1/2	1個
12	R	1/4	1個
12	R	3/8	1個
12	R	1/2	1個

通常単価(税別) (税込単価)	通常出荷日

3,169円 ( 3,486円 )	7日目
3,444円 ( 3,788円 )	7日目
3,169円 ( 3,486円 )	7日目
3,169円 ( 3,486円 )	7日目
3,494円 ( 3,843円 )	7日目
4,067円 ( 4,474円 )	7日目
3,768円 ( 4,145円 )	7日目
3,494円 ( 3,843円 )	7日目
3,494円 ( 3,843円 )	7日目
3,819円 ( 4,201円 )	7日目
4,167円 ( 4,584円 )	7日目
3,957円 ( 4,353円 )	7日目
5,111円 ( 5,622円 )	7日目
5,576円 ( 6,134円 )	7日目
5,111円 ( 5,622円 )	7日目
5,249円 ( 5,774円 )	7日目
5,591円 ( 6,150円 )	7日目
5,591円 ( 6,150円 )	7日目
5,591円 ( 6,150円 )	7日目

詳細情報

基本情報

基本情報

超小型でもチューブの脱着が簡単なワンタッチ継手。
【特長】
・一般空気圧配管用超小型ワンタッチ継手。
・スタンダードタイプに比べ、容積比40％の小型化に成功。
・楕円開放リングでチューブの開放も簡単。
・φ1.8（直径1.8mm）タイプは業界初の最小ワンタッチタイプ。
・オプションでライトグレー仕様、クリーンルーム包装仕様も用意。
・クリーンルーム包装仕様は、グリースにフッ素系グリースを使用。
・クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。
【用途】
・小型アクチュエータなどの配管に最適。

ご注意

本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。

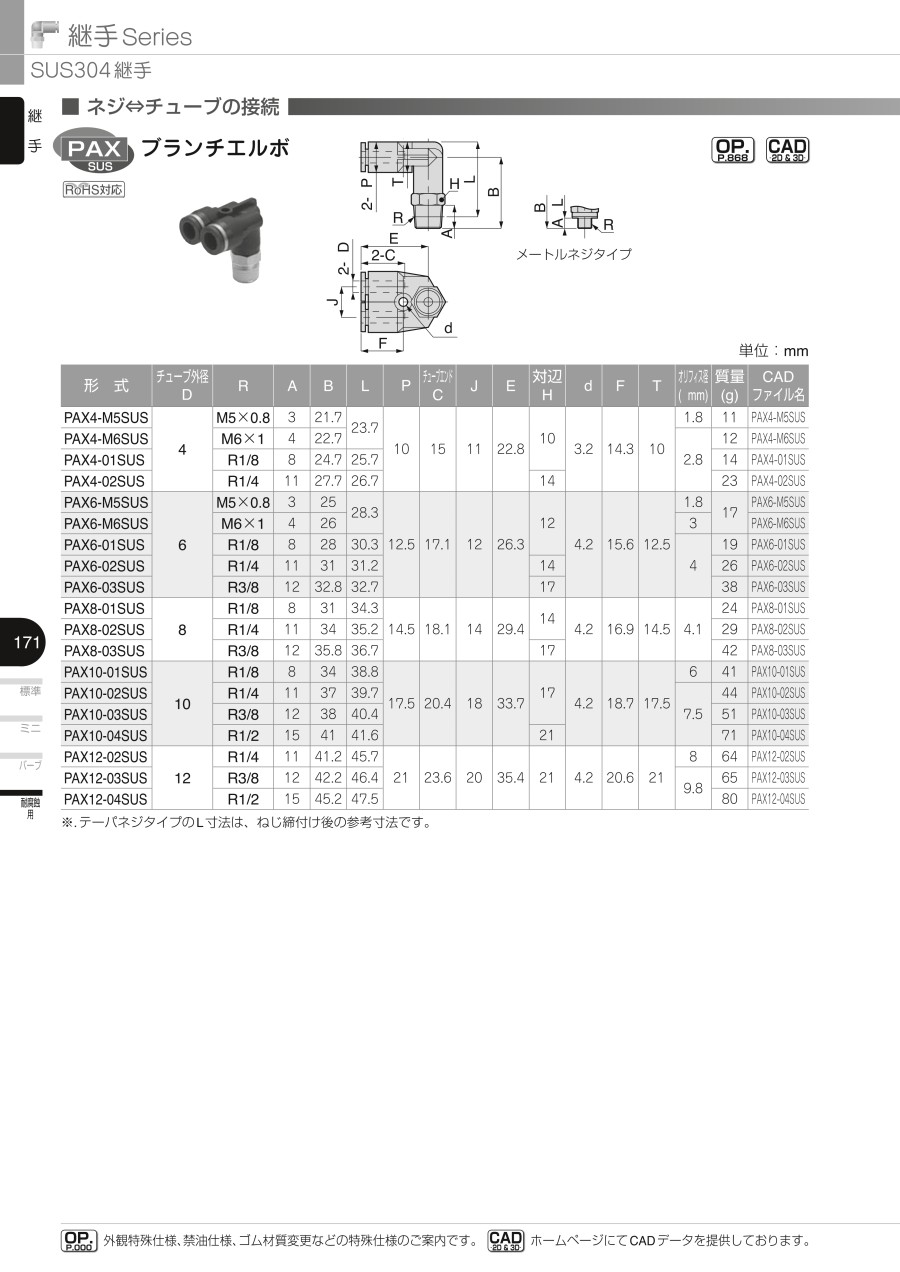

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
