耐スパッタ用 チューブフィッティングブラス ユニオンティー
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
製品仕様
製品仕様
| 使用流体 | 空気、水（条件有※）、熱媒体油（条件有※） |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | HNBR仕様：0～+100℃、FKM仕様：0～+120℃ （凍結なきこと） |
使用流体が水、熱媒体油の時は、下記の条件を必ず守ってください。
- ※1：水、熱媒体油使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
- ※2：水、熱媒体油使用の際は、インサートリングを必ず使用してください。
適用サイズ
| チューブサイズ | ミリサイズ | ||||
|---|---|---|---|---|---|
| 記号 | 4 | 6 | 8 | 10 | 12 |
| サイズ（mm） | φ4（直径4mm） | φ6（直径6mm） | φ8（直径8mm） | φ10（直径10mm） | φ12（直径12mm） |
| ネジサイズ | メートルネジ（mm） | 管用テーパネジ | |||
|---|---|---|---|---|---|
| 記号 | M5 | 01 | 02 | 03 | 04 |
| サイズ | M5×0.8 | R1/8 | R1/4 | R3/8 | R1/2 |

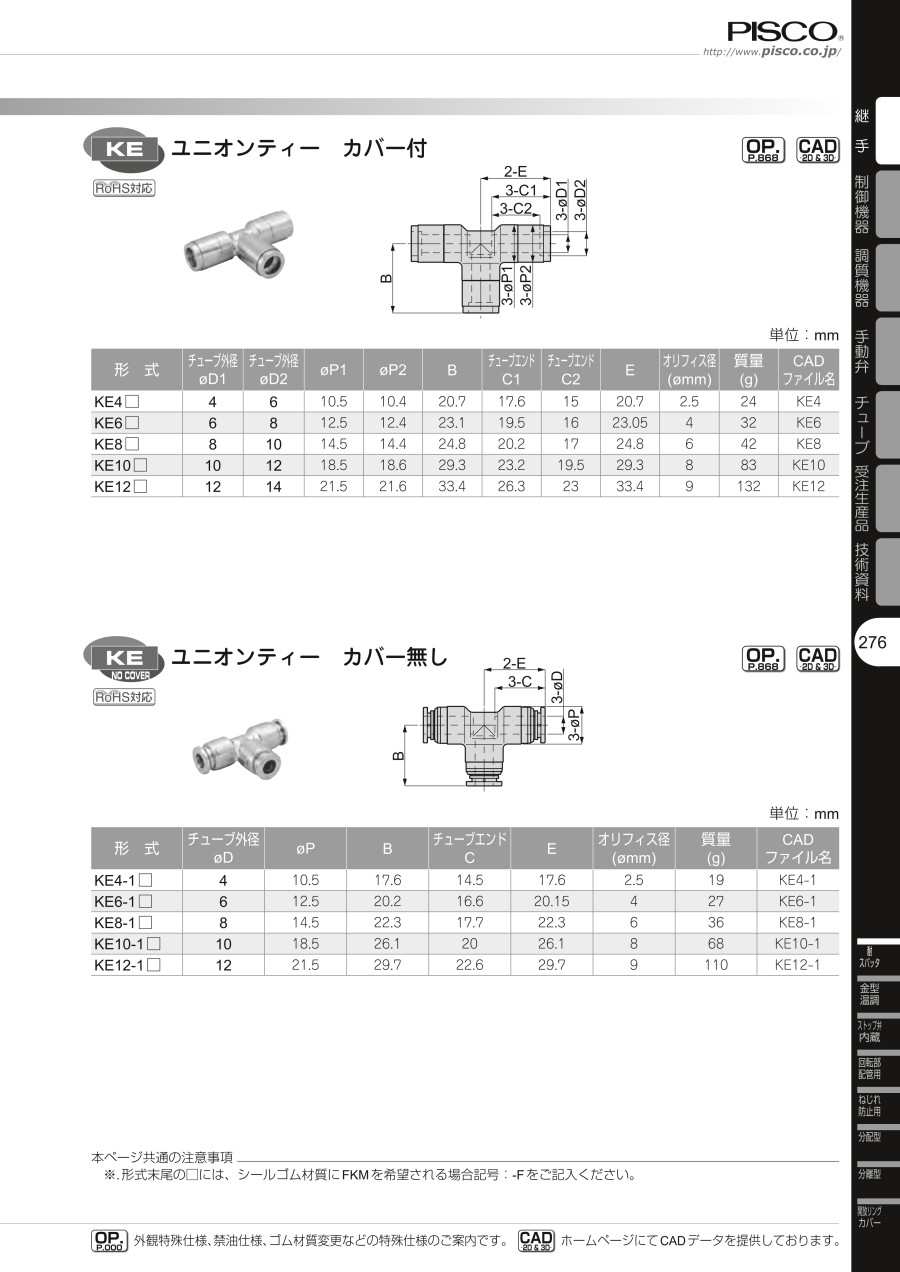

規格表
| 型番 | チューブ外径 φD1 | チューブ外径 φD2 | φP1 | φP2 | B | チューブエンド C1 | チューブエンド C2 | E | オリフィス径 （φmm） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| KE4□ | 4 | 6 | 10.5 | 10.4 | 20.7 | 17.6 | 15 | 20.7 | 2.5 | 24 |
| KE6□ | 6 | 8 | 12.5 | 12.4 | 23.1 | 19.5 | 16 | 23.05 | 4 | 32 |
| KE8□ | 8 | 10 | 14.5 | 14.4 | 24.8 | 20.2 | 17 | 24.8 | 6 | 42 |
| KE10□ | 10 | 12 | 18.5 | 18.6 | 29.3 | 23.2 | 19.5 | 29.3 | 8 | 83 |
| KE12□ | 12 | 14 | 21.5 | 21.6 | 33.4 | 26.3 | 23 | 33.4 | 9 | 132 |
選定サポート情報
型番表示例
- （1）E：ユニオンティ
- （4）無記入：カバー付
- （5）無記入：HNBR／-F：FKM（オプション）
詳細情報
基本情報
耐スパッタ用のチューブフィッティングブラス（ユニオンティー）。
【特長】
・本体に加え開放リングも黄銅を使用。
・開放リングカバー付。
・スパッタによる開放リングの作動不良がなく、スパッタの発生する環境に最適。
・シールゴム材質：HNBRをFKM仕様に変更可能。
【用途】
・火花の発生する環境や高温環境での配管に最適。
●ピスコワンタッチ継手製品、選定ガイド 一覧PDF（カタログ）
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
