耐スパッタ用 チューブフィッティングブラス ユニオンストレート
- 通常単価(税別)
- 461円～1,024円
- 税込単価
- 507円～1,126円
スタンダードタイプに比べ、容積比40%の小型化に成功しました。【特長】・シール...
詳細情報を確認する
商品情報
外形図
製品仕様
| 使用流体 | 空気、水（条件有※） |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | HNBR仕様：0～100℃、FKM仕様：0～120℃、NBR仕様：0～60℃ （凍結なきこと） |
※. 使用流体が水の時は、下記の条件を必ず守ってください。
1. 水使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
2. 水使用の際は、インサートリングを必ず使用してください。インサートリングを使用しないと継手の破損、チューブ抜け、漏れの原因となる可能性があります。

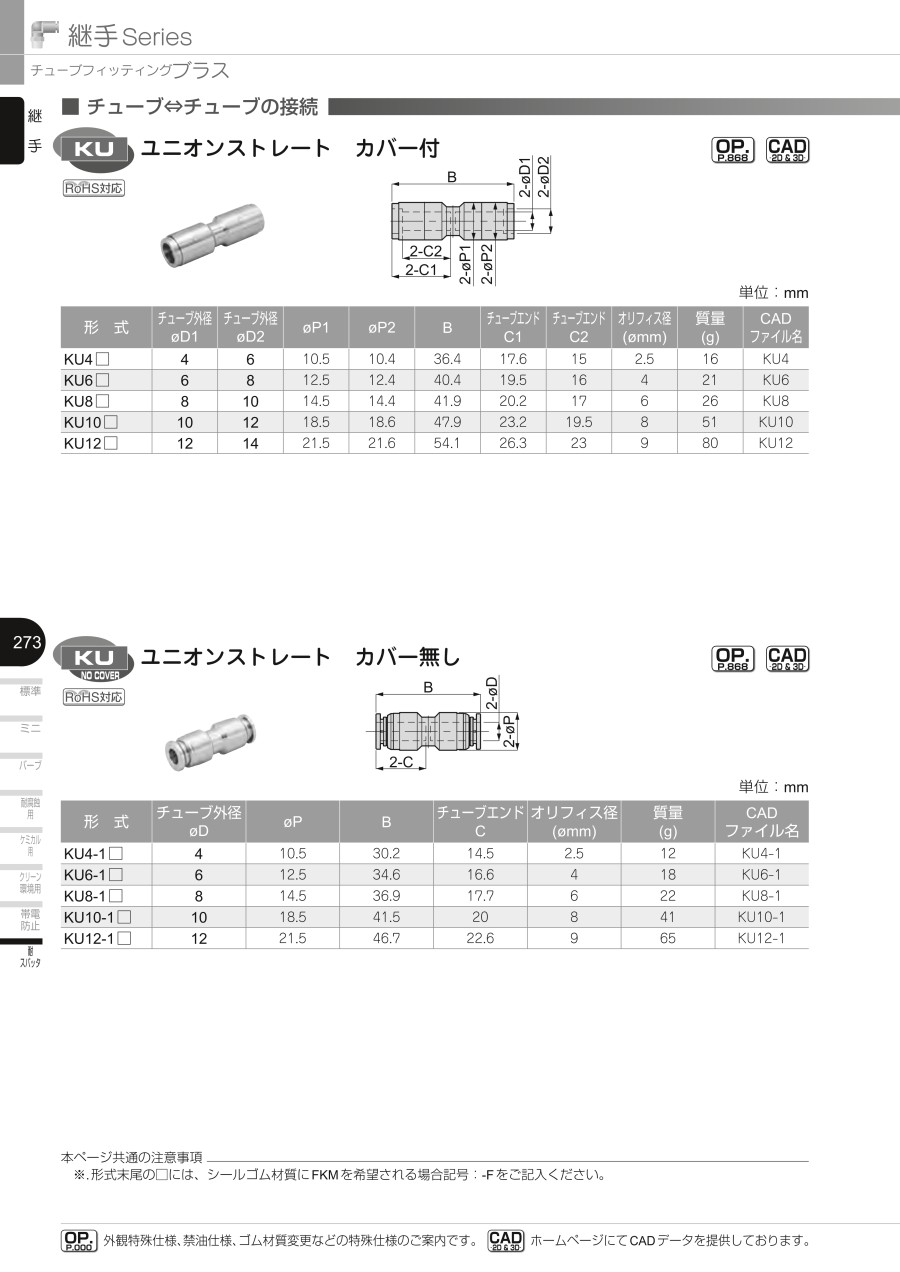

規格表
※. 形式末尾の□には、シールゴム材質にFKMを希望される場合記号：Fをご記入ください。
詳細情報
基本情報
スタンダードタイプに比べ、容積比40%の小型化に成功しました。
【特長】
・シールゴム材質の選択が可能 （HNBR, FKM）。
・火花の出る環境に最適。
・開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。
・カバー付タイプは継手内部へのスパッタ、塵等の侵入を防ぎます。
・オプションのスパッタカバーで細かな火花の侵入もシャットアウト。
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
