耐スパッタ用 チューブフィッティングブラス ブランチティー
- 通常単価(税別)
- 606円～1,474円
- 税込単価
- 667円～1,621円
耐スパッタ用のチューブフィッティングブラス（ブランチティー）。【特長】・本体に...
詳細情報を確認するご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
- ピスコワンタッチ継手製品 選定ガイド 一覧PDF（カタログ）
商品情報

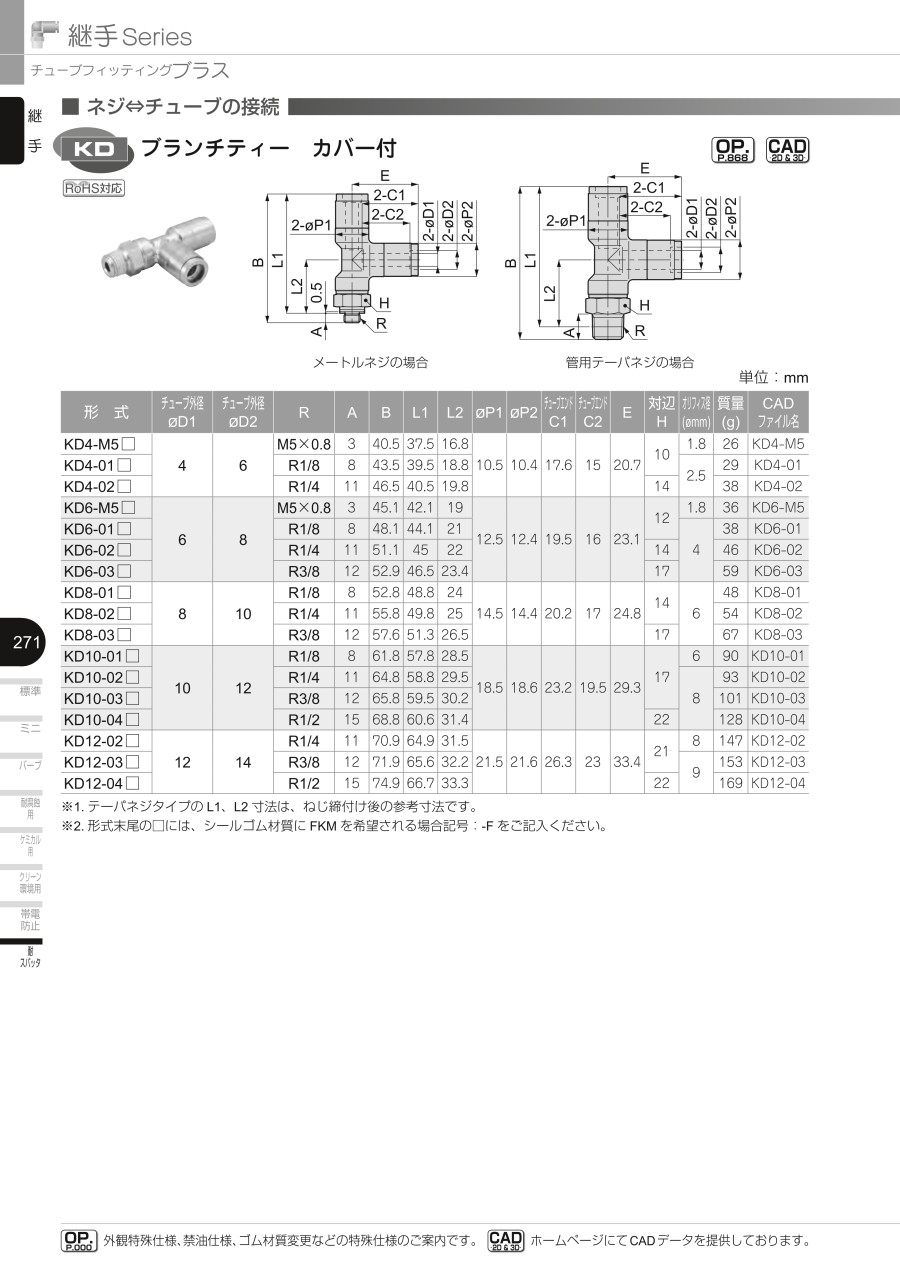

外形図
単位：mm
製品仕様
製品仕様
| 使用流体 | 空気、水（条件有※）、熱媒体油（条件有※） |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | HNBR仕様：0～+100℃、FKM仕様：0～+120℃ （凍結なきこと） |
使用流体が水、熱媒体油の時は、下記の条件を必ず守ってください。
- ※1：水、熱媒体油使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
- ※2：水、熱媒体油使用の際は、インサートリングを必ず使用してください。
適用サイズ
| チューブサイズ | ミリサイズ | ||||
|---|---|---|---|---|---|
| 記号 | 4 | 6 | 8 | 10 | 12 |
| サイズ（mm） | φ4（直径4mm） | φ6（直径6mm） | φ8（直径8mm） | φ10（直径10mm） | φ12（直径12mm） |
| ネジサイズ | メートルネジ（mm） | 管用テーパネジ | |||
|---|---|---|---|---|---|
| 記号 | M5 | 01 | 02 | 03 | 04 |
| サイズ | M5×0.8 | R1/8 | R1/4 | R3/8 | R1/2 |
規格表
単位：mm
| 型番 | チューブ外径 φD1 | チューブ外径 φD2 | R | A | B | L1 | L2 | φP1 | φP2 | チューブエンド C1 | チューブエンド C2 | E | 対辺 H | オリフィス径 （φmm） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KD4-M5□ | 4 | 6 | M5×0.8 | 3 | 40.5 | 37.5 | 16.8 | 10.5 | 10.4 | 17.6 | 15 | 20.7 | 10 | 1.8 | 26 |
| KD4-01□ | R1/8 | 8 | 43.5 | 39.5 | 18.8 | 2.5 | 29 | ||||||||
| KD4-02□ | R1/4 | 11 | 46.5 | 40.5 | 19.8 | 14 | 38 | ||||||||
| KD6-M5□ | 6 | 8 | M5×0.8 | 3 | 45.1 | 42.1 | 19 | 12.5 | 12.4 | 19.5 | 16 | 23.1 | 12 | 1.8 | 36 |
| KD6-01□ | R1/8 | 8 | 48.1 | 44.1 | 21 | 4 | 38 | ||||||||
| KD6-02□ | R1/4 | 11 | 51.1 | 45 | 22 | 14 | 46 | ||||||||
| KD6-03□ | R3/8 | 12 | 52.9 | 46.5 | 23.4 | 17 | 59 | ||||||||
| KD8-01□ | 8 | 10 | R1/8 | 8 | 52.8 | 48.8 | 24 | 14.5 | 14.4 | 20.2 | 17 | 24.8 | 14 | 6 | 48 |
| KD8-02□ | R1/4 | 11 | 55.8 | 49.8 | 25 | 54 | |||||||||
| KD8-03□ | R3/8 | 12 | 57.6 | 51.3 | 26.5 | 17 | 67 | ||||||||
| KD10-01□ | 10 | 12 | R1/8 | 8 | 61.8 | 57.8 | 28.5 | 18.5 | 18.6 | 23.2 | 19.5 | 29.3 | 17 | 6 | 90 |
| KD10-02□ | R1/4 | 11 | 64.8 | 58.8 | 29.5 | 8 | 93 | ||||||||
| KD10-03□ | R3/8 | 12 | 65.8 | 59.5 | 30.2 | 101 | |||||||||
| KD10-04□ | R1/2 | 15 | 68.8 | 60.6 | 31.4 | 22 | 128 | ||||||||
| KD12-02□ | 12 | 14 | R1/4 | 11 | 70.9 | 64.9 | 31.5 | 21.5 | 21.6 | 26.3 | 23 | 33.4 | 21 | 8 | 147 |
| KD12-03□ | R3/8 | 12 | 71.9 | 65.6 | 32.2 | 9 | 153 | ||||||||
| KD12-04□ | R1/2 | 15 | 74.9 | 66.7 | 33.3 | 22 | 169 |
- ※1. テーパネジタイプのL1、L2寸法は、ねじ締付け後の参考寸法です。
- ※2. 型番末尾の□には、シールゴム材質にFKMを希望される場合記号：-Fをご記入下さい。
選定サポート情報
型番表示例
- （1）D：ブランチティー
- （4）無記入：カバー付
- （5）無記入：HNBR／-F：FKM（オプション）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
606円 ( 667円 ) | 8日目 |
667円 ( 734円 ) | 8日目 |
628円 ( 691円 ) | 8日目 |
690円 ( 759円 ) | 8日目 |
651円 ( 716円 ) | 8日目 |
722円 ( 794円 ) | 8日目 |
682円 ( 750円 ) | 8日目 |
761円 ( 837円 ) | 8日目 |
707円 ( 778円 ) | 8日目 |
783円 ( 861円 ) | 8日目 |
745円 ( 820円 ) | 8日目 |
822円 ( 904円 ) | 8日目 |
729円 ( 802円 ) | 8日目 |
815円 ( 897円 ) | 8日目 |
752円 ( 827円 ) | 8日目 |
877円 ( 965円 ) | 8日目 |
761円 ( 837円 ) | 8日目 |
884円 ( 972円 ) | 8日目 |
807円 ( 888円 ) | 8日目 |
931円 ( 1,024円 ) | 8日目 |
946円 ( 1,041円 ) | 8日目 |
1,140円 ( 1,254円 ) | 8日目 |
1,164円 ( 1,280円 ) | 8日目 |
1,164円 ( 1,280円 ) | 8日目 |
977円 ( 1,075円 ) | 8日目 |
1,172円 ( 1,289円 ) | 8日目 |
1,000円 ( 1,100円 ) | 8日目 |
1,194円 ( 1,313円 ) | 8日目 |
1,125円 ( 1,238円 ) | 8日目 |
1,442円 ( 1,586円 ) | 8日目 |
1,260円 ( 1,386円 ) | 8日目 |
1,442円 ( 1,586円 ) | 8日目 |
1,294円 ( 1,423円 ) | 8日目 |
1,474円 ( 1,621円 ) | 8日目 |
詳細情報
基本情報
耐スパッタ用のチューブフィッティングブラス（ブランチティー）。
【特長】
・本体に加え開放リングも黄銅を使用。
・開放リングカバー付。
・スパッタによる開放リングの作動不良がなく、スパッタの発生する環境に最適。
・シールゴム材質：HNBRをFKM仕様に変更可能。
・シールゴム材質の選択が可能 （HNBR、FKM、NBR）。
・火花の出る環境に最適。
・開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。
・カバー付タイプは継手内部へのスパッタ、塵等の侵入を防ぎます。
・オプションのスパッタカバーで細かな火花の侵入もシャットアウト。
・別売りの開放リングカバー （CS）を被せることで、開放リングとチューブの間にできる小さな隙間から侵入する火花も寄せ付けません。
【用途】
・火花の発生する環境や高温環境での配管に最適。
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
- ピスコワンタッチ継手製品 選定ガイド 一覧PDF（カタログ）
