商品情報

外形図

製品仕様

仕様

使用流体	空気、水（条件有^※）
最高使用圧力	0.9MPa
使用真空圧力	-100kPa
使用温度範囲	0～+60℃（凍結なきこと）

※使用流体が水の時は、下記の条件を必ず守ってください。
1. 水使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
2. 水使用の際は、インサートリングを必ず使用してください。

型番表示例

（1）形状V：ユニオンエルボ

（2）チューブサイズ

チューブサイズ	ミリサイズ
記号	4	6	8	10	12
サイズ（mm）	φ4	φ6	φ8	φ10	φ12

（3）ネジサイズ

ネジサイズ	メートルネジ（mm）		管用テーパネジ
記号	M5	M6	01	02	03	04
サイズ	M5×0.8	M6×1	R1/8	R1/4	R3/8	R1/2

規格表

単位：mm

使用例

接続部着脱方法

1. チューブの着脱方法

（1）チューブの装着
チューブフィッティングスパッタ（ワンタッチ継手）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。
装着の際は、カタログの注意事項「6.チューブ装着上の注意」を参考に装着してください

（2）チューブの取外し
チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。取外しの際は、必ずエアを止めてから行ってください。

2. ネジの締付方法

（1）ネジの締付け
ネジの締付けには、外径六角部をスパナで締付けます。
締付ける際は、カタログの注意事項「8.本体取付上の注意」の表2.締付けトルク及びシーロック色、ガスケット材質を参考に締付けてください。

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

最小発注数量

4	10個
6	1個
8	1個
10	10個
12	10個

通常単価(税別) (税込単価)	通常出荷日

282円 ( 310円 )	7日目
346円 ( 381円 )	在庫品1日目当日出荷可能
359円 ( 395円 )	在庫品1日目当日出荷可能
381円 ( 419円 )	6日目
455円 ( 501円 )	7日目

詳細情報

基本情報

基本情報

豊富なラインナップのワンタッチ継手。
【特長】
・一般空気圧配管用ワンタッチ継手。
・取り付け後、樹脂本体の取り出し角度の変更が可能。（一部製品）
・豊富なラインナップ。
・集中配管が可能。
・開放リングのアクションがよく、着脱作業が頻繁でも指先が痛くならない。
・シール部に独自形状の弾性体スリーブを使用し、エア漏れをシャットアウト。
・ロック爪がチューブ外周を均等に把持。
・無電解ニッケル付きで、耐腐食性が高く、樹脂本体はブラックで汚れが目立たない。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。

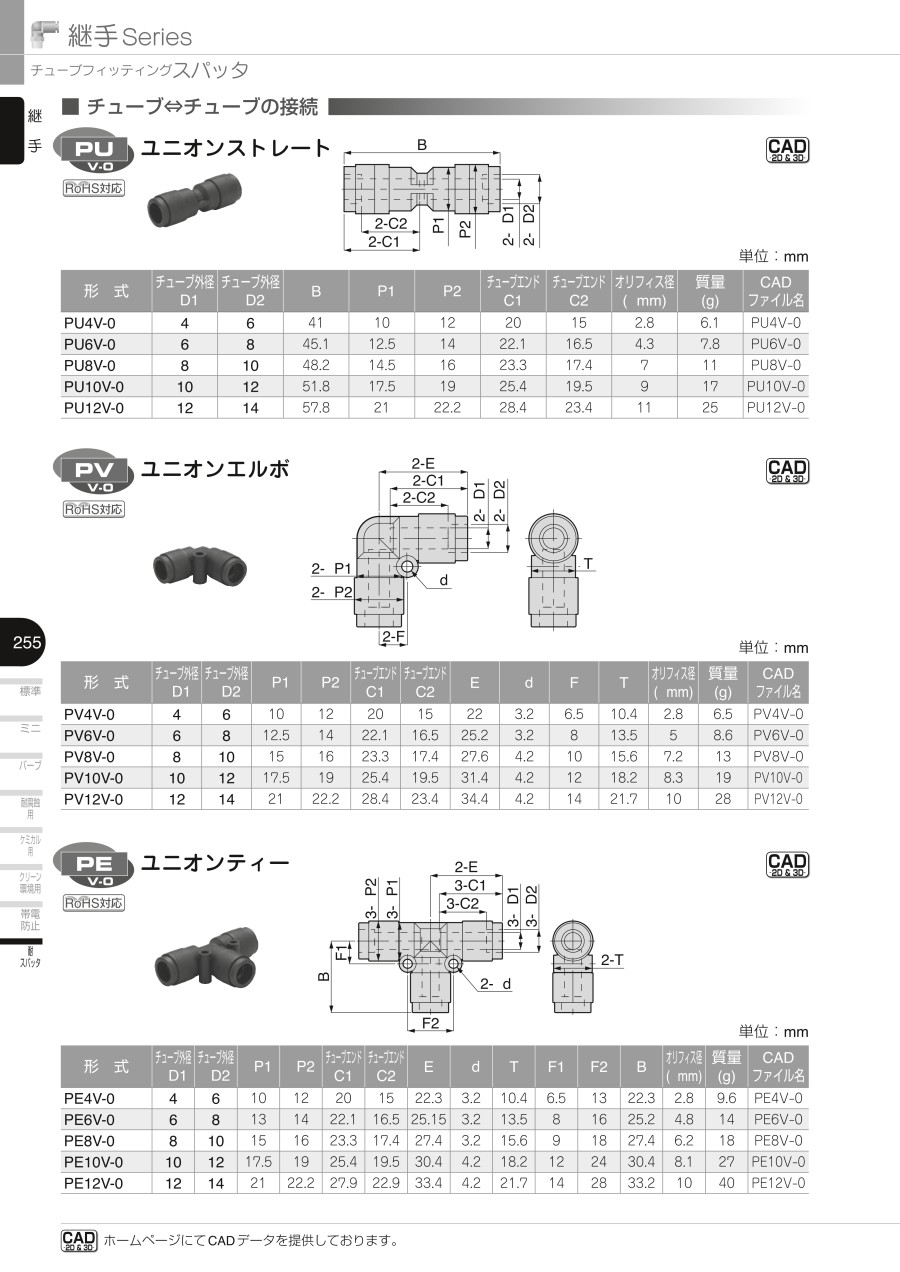

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
