商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

使用流体	空気、水（条件有※）
最高使用圧力	0.9MPa
使用真空圧力	-100kPa
使用温度範囲	0～+60℃ （凍結なきこと）

※使用流体が水の時は、下記の条件を必ず守ってください。
1. 水使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
2. 水使用の際は、インサートリングを必ず使用してください。

型番表示例

（1）形状L：エルボ

（2）チューブサイズ

チューブサイズ	ミリサイズ
記号	4	6	8	10	12
サイズ（mm）	φ4	φ6	φ8	φ10	φ12

（3）ネジサイズ

ネジサイズ	メートルネジ（mm）		管用テーパネジ
記号	M5	M6	01	02	03	04
サイズ	M5×0.8	M6×1	R1/8	R1/4	R3/8	R1/2

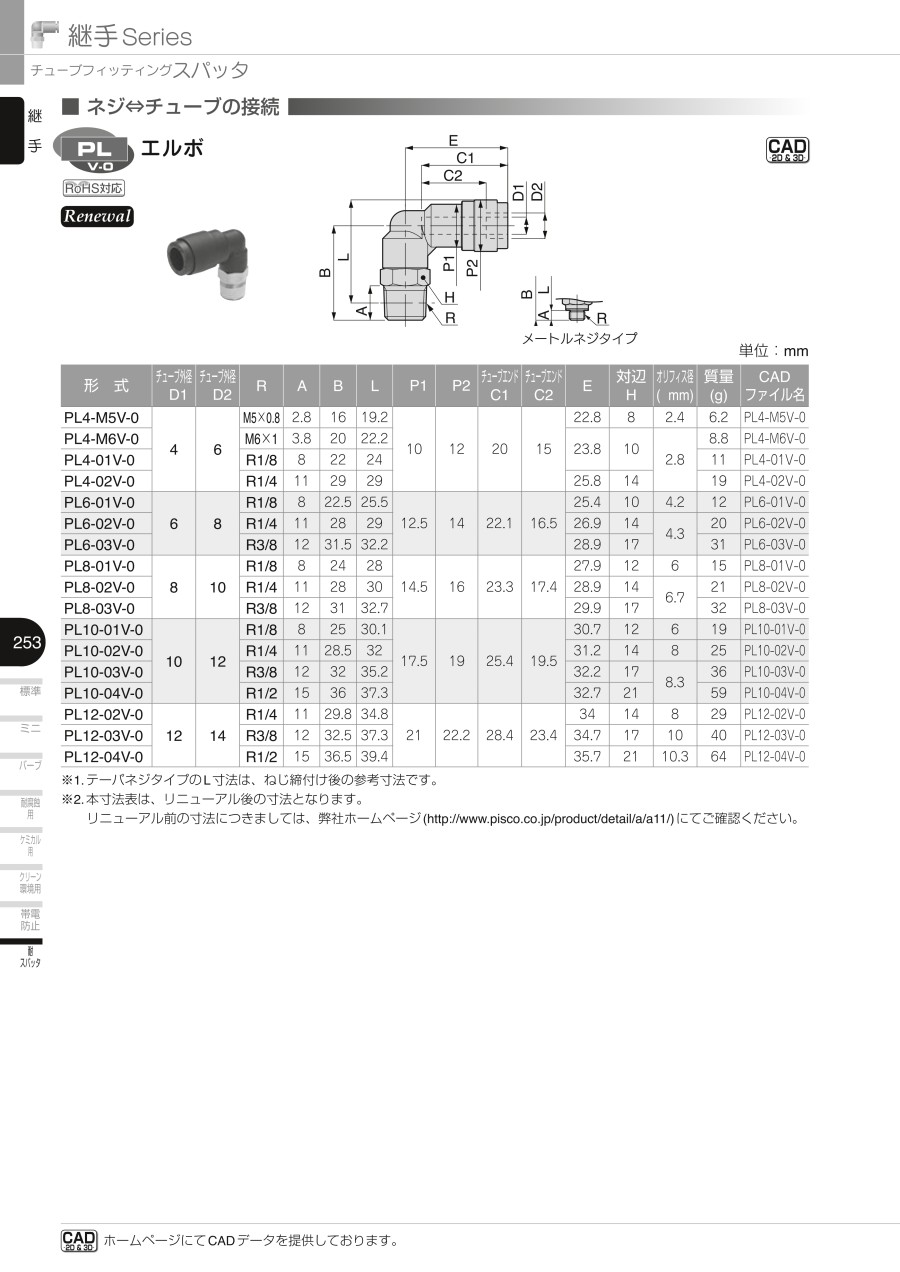

構造図（エルボタイプ：PLの場合）

規格表

単位：mm

※テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。

使用例

接続部着脱方法

1. チューブの着脱方法

（1）チューブの装着
チューブフィッティングスパッタ（ワンタッチ継手）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。
装着の際は、カタログの注意事項「6.チューブ装着上の注意」を参考に装着してください。

（2）チューブの取外し
チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。
取外しの際は、必ずエアを止めてから行ってください。

2. ネジの締付方法

（1）ネジの締付け
ネジの締付けには、外径六角部をスパナで締付けます。
締付ける際は、カタログの注意事項「8.本体取付上の注意」の表2.締付けトルク及びシーロック色、ガスケット材質を参考に締付けてください。

選定サポート情報

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

接続ねじの種類1

ねじの呼び 1

最小発注数量

4	R	1/8	10個
4	R	1/4	10個
4	M	M5×0.8	10個
4	M	M6×1	10個
6	R	1/8	10個
6	R	1/4	10個
6	R	3/8	10個
8	R	1/8	10個
10	R	1/8	10個
10	R	1/4	10個
10	R	1/2	10個
12	R	1/4	10個
12	R	3/8	10個
12	R	1/2	10個

通常単価(税別) (税込単価)	通常出荷日

240円 ( 264円 )	7日目
253円 ( 278円 )	7日目
282円 ( 310円 )	7日目
289円 ( 318円 )	7日目
364円 ( 400円 )	在庫品1日目当日出荷可能
347円 ( 382円 )	在庫品1日目当日出荷可能
304円 ( 334円 )	7日目
389円 ( 428円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	6日目
455円 ( 501円 )	在庫品1日目当日出荷可能
444円 ( 488円 )	7日目
485円 ( 534円 )	7日目
459円 ( 505円 )	7日目
493円 ( 542円 )	7日目

詳細情報

基本情報

基本情報

耐スパッタ用のチューブフィッティングスパッタ（エルボ）。
【特長】
・耐スパッタ性に優れた難燃性樹脂（V-0相当品）を使用。
・開放リングカバー付でスパッタによる開放リングの動作不良を防止。

●ピスコワンタッチ継手製品選定ガイド一覧PDF（カタログ）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

日本ピスコ
耐スパッタ用チューブフィッティングブラスストレート（カバー無し）
耐スパッタ性に優れ、高温環境に適した黄銅製ワンタッチ継手のストレートタイプです。金型冷却水の配管等、耐スパッタ以外でのご使用にはカバー無しタイプがおすすめです。
日本ピスコ
耐スパッタ用チューブフィッティングブラスエルボ
耐スパッタ性に優れ、高温環境に適した黄銅製ワンタッチ継手のエルボタイプです。カバー付きのため継手内部へのスパッタ、塵等の侵入を防止します。
日本ピスコ
耐スパッタ用被覆チューブ
耐スパッタ性に優れた難燃性樹脂を被覆したチューブです。溶接機などの火花の発生する環境に最適です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
