メカニカル部品技術窓口
帯電防止用 チューブフィッティングEG エルボ
- 通常単価(税別)
- 262円～552円
- 税込単価
- 288円～607円
静電気を嫌う環境内配管用ワンタッチ継手。ロック爪がチューブ外周を均等に把持する...
詳細情報を確認する
商品情報
外形図
製品仕様
| 使用流体 | 空気 |
|---|---|
| 最高使用圧力 | 0.6MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～40℃ （凍結なきこと） |
| 表面抵抗 | 104 ～107Ω |

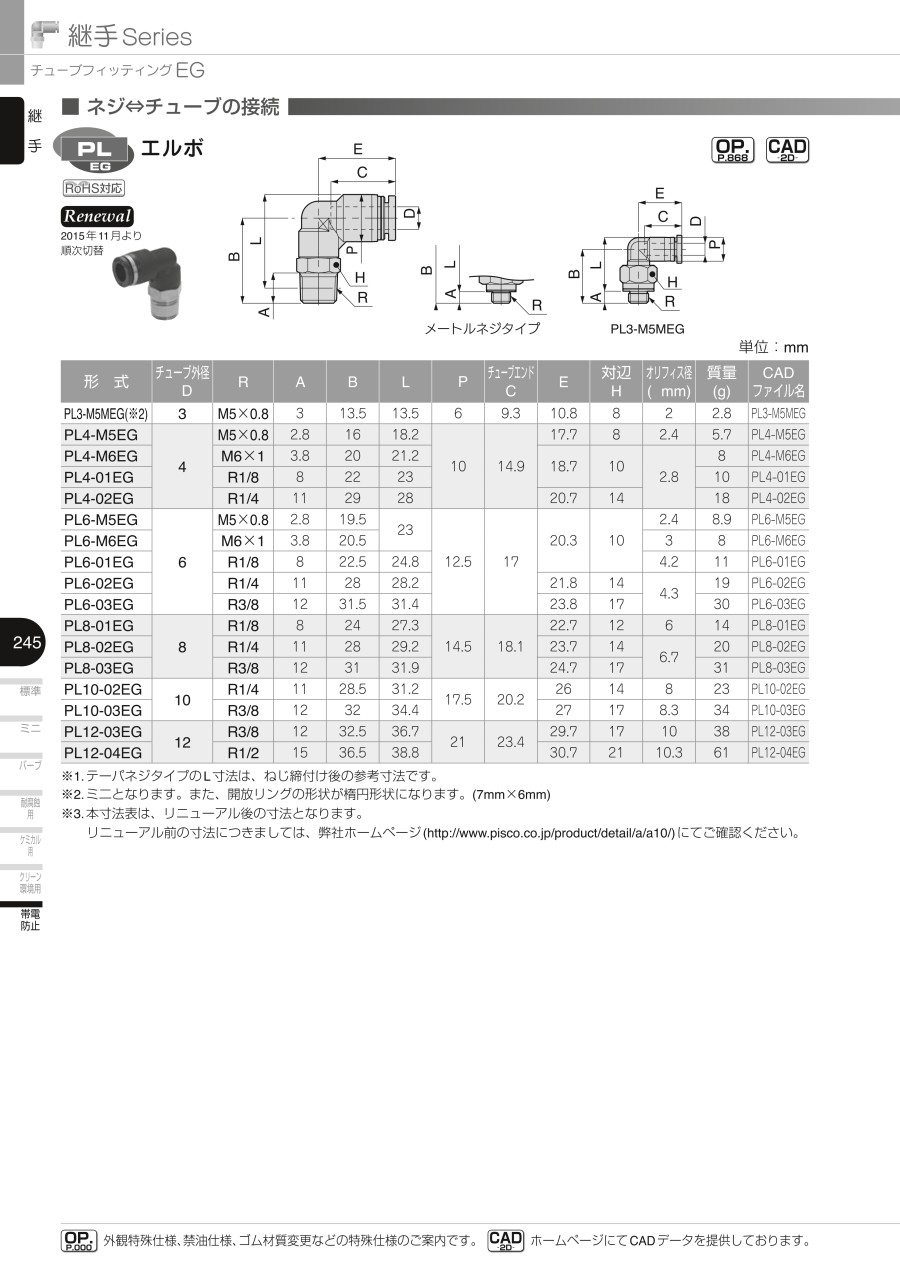

規格表
※1. テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※2. ミ二タイプとなります。又、開放リングの形状が楕円形状になります。（9.8mm×7.8mm）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
276円 ( 304円 ) | 7日目 |
262円 ( 288円 ) | 7日目 |
296円 ( 326円 ) | 7日目 |
364円 ( 400円 ) | 在庫品1日目当日出荷可能 |
389円 ( 428円 ) | 在庫品1日目当日出荷可能 |
304円 ( 334円 ) | 7日目 |
429円 ( 472円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 7日目 |
429円 ( 472円 ) | 8日目 |
456円 ( 502円 ) | 7日目 |
382円 ( 420円 ) | 7日目 |
509円 ( 560円 ) | 7日目 |
451円 ( 496円 ) | 7日目 |
552円 ( 607円 ) | 12日目 |
522円 ( 574円 ) | 7日目 |
詳細情報
基本情報
静電気を嫌う環境内配管用ワンタッチ継手。
ロック爪がチューブ外周を均等に把持するワンタッチ継手。
【特長】
・静電気散逸樹脂を使用。（表面抵抗：104～107Ω）
・静電気散逸、帯電防止を必要とするラインに最適。
・一般空気圧配管用ワンタッチ継手。
・取付け後、樹脂本体の取り出し角度の変更が可能。（一部製品）
・豊富なラインナップ。
・集中配管が可能。
・開放リングのアクションがよく、着脱作業が頻繁でも指先が痛くならない。指で押した感覚がハッキリわかる。
・シール部に独自形状の弾性体スリーブを使用し、エア漏れをシャットアウト。
・無電解ニッケル付きで、耐腐食性が高く、樹脂本体はブラックで汚れが目立たない。
【用途】
・標準仕様で水使用可能、金型温調配管にも最適。
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
