回転部配管 ロータリジョイント エルボ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
使用流体：空気
最高使用圧力：1.0MPa
使用真空圧力：-100kPa
使用温度範囲：0～60℃（凍結なきこと）
外観
適用サイズ
ミリサイズ：φ4（直径4mm）、φ6（直径6mm）、 φ8（直径8mm）、φ10（直径10mm）、φ12（直径12mm）
インチサイズ：φ1/4（直径1/4in）、 φ5/16（直径5/16in）, φ3/8（直径3/8in）
ネジサイズ
メートルネジ：M5×0.8、 M6×1
管用テーパネジ：R1/8、 R1/4、 R3/8、 R1/2

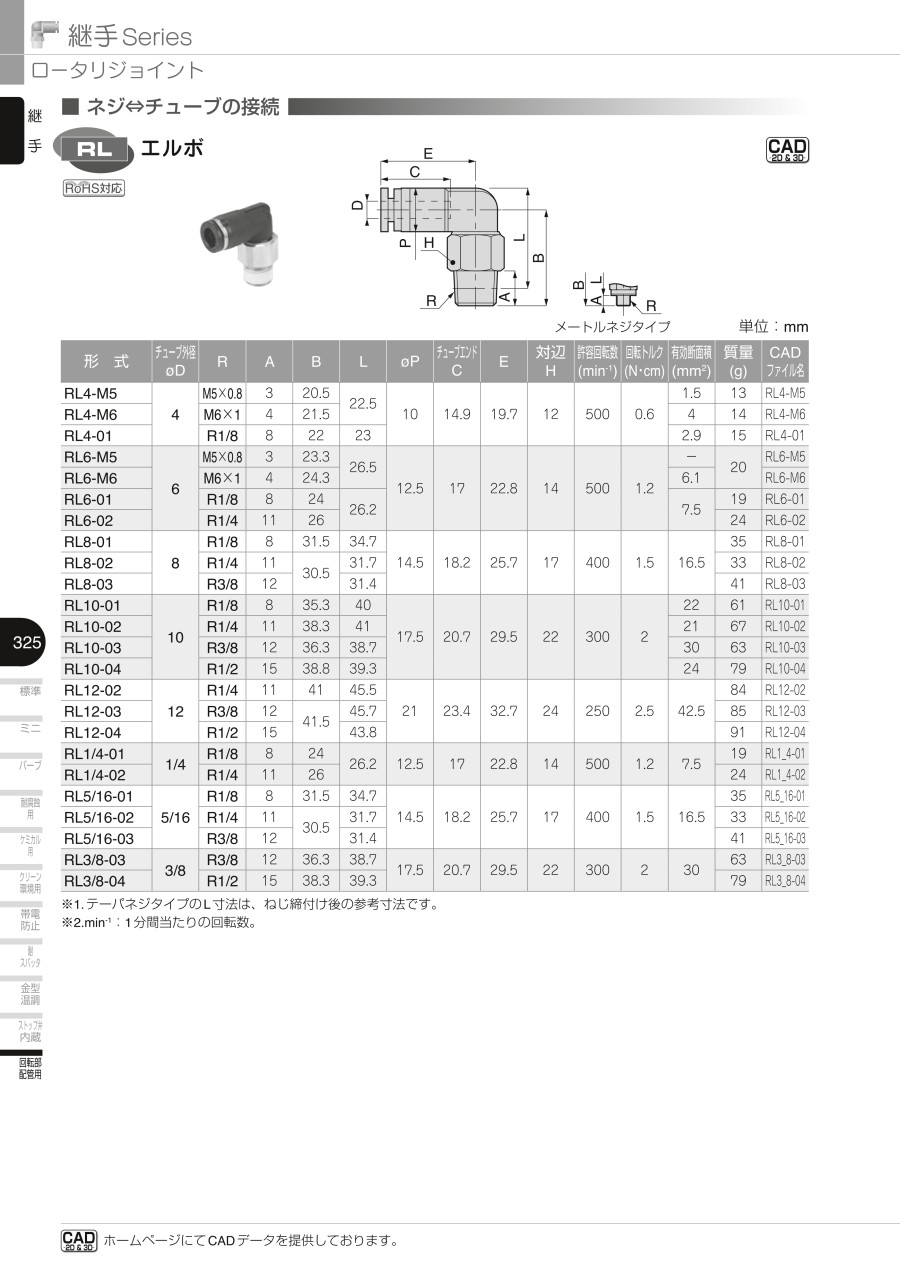

規格表
| 形式 | チューブ 外径 φD | R | A | B | L | φP | チューブ エンド C | E | 対辺 H | 許容 回転数 （min-1） | 回転 トルク （N・cm） | 有効 断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RL4-M5 | 4 | M5×0.8 | 3 | 20.5 | 22.5 | 10 | 14.9 | 19.7 | 12 | 500 | 0.6 | 1.5 | 13 |
| RL4-M6 | M6×1 | 4 | 21.5 | 4 | 14 | ||||||||
| RL4-01 | R1/8 | 8 | 22 | 23 | 2.9 | 15 | |||||||
| RL6-M5 | 6 | M5×0.8 | 3 | 23.3 | 26.5 | 12.5 | 17 | 22.8 | 14 | 500 | 1.2 | - | 20 |
| RL6-M6 | M6×1 | 4 | 24.3 | 6.1 | |||||||||
| RL6-01 | R1/8 | 8 | 24 | 26.2 | 7.5 | 19 | |||||||
| RL6-02 | R1/4 | 11 | 26 | 24 | |||||||||
| RL8-01 | 8 | R1/8 | 8 | 31.5 | 34.7 | 14.5 | 18.2 | 25.7 | 17 | 400 | 1.5 | 16.5 | 35 |
| RL8-02 | R1/4 | 11 | 30.5 | 31.7 | 33 | ||||||||
| RL8-03 | R3/8 | 12 | 30.5 | 31.4 | 41 | ||||||||
| RL10-01 | 10 | R1/8 | 8 | 35.3 | 40 | 17.5 | 20.7 | 29.5 | 22 | 300 | 2 | 22 | 61 |
| RL10-02 | R1/4 | 11 | 38.3 | 41 | 21 | 67 | |||||||
| RL10-03 | R3/8 | 12 | 36.3 | 38.7 | 30 | 63 | |||||||
| RL10-04 | R1/2 | 15 | 38.8 | 39.3 | 24 | 79 | |||||||
| RL12-02 | 12 | R1/4 | 11 | 41 | 45.5 | 21 | 23.4 | 32.7 | 24 | 250 | 2.5 | 42.5 | 84 |
| RL12-03 | R3/8 | 12 | 41.5 | 45.7 | 85 | ||||||||
| RL12-04 | R1/2 | 15 | 41.5 | 43.8 | 91 | ||||||||
| RL1/4-01 | 1/4 | R1/8 | 8 | 24 | 26.2 | 12.5 | 17 | 22.8 | 14 | 500 | 1.2 | 7.5 | 19 |
| RL1/4-02 | R1/4 | 11 | 26 | 24 | |||||||||
| RL5/16-01 | 5/16 | R1/8 | 8 | 31.5 | 34.7 | 14.5 | 18.2 | 25.7 | 17 | 400 | 1.5 | 16.5 | 35 |
| RL5/16-02 | R1/4 | 11 | 30.5 | 31.7 | 33 | ||||||||
| RL5/16-03 | R3/8 | 12 | 30.5 | 31.4 | 41 | ||||||||
| RL3/8-03 | 3/8 | R3/8 | 12 | 36.3 | 38.7 | 17.5 | 20.7 | 29.5 | 22 | 300 | 2 | 30 | 63 |
| RL3/8-04 | R1/2 | 15 | 38.3 | 39.3 | 17.5 | 79 |
- ※1.テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
- ※2. min-1：1分間当たりの回転数。
使用例
接続部着脱方法
1. チューブの着脱方法
（1）チューブの装着
ロータリジョイント（ワンタッチ継手）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。
装着の際は、デジタルカタログの注意事項「6.チューブ装着上の注意」を参考に装着してください。
（2）チューブの取外し
チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。
取外しの際は、必ずエアを止めてから行ってください。
2.ネジの締付方法
（1）ネジの締付け
ネジの締付けは、外径六角部をスパナで締付けます。
締付ける際は、デジタルカタログの注意事項「8. 本体取付上の注意」の表2. 締付けトルク及びシーロック色、ガスケット材質を参考に締付けてください。
※. 過大なトルクで締め付けますと、金属六角部が変形し、構造的に回転不良、流体漏れを引き起こす可能性がありますのでご注意ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,253円 ( 1,378円 ) | 6日目 |
1,253円 ( 1,378円 ) | 6日目 |
2,997円 ( 3,297円 ) | 6日目 |
2,629円 ( 2,892円 ) | 6日目 |
1,327円 ( 1,460円 ) | 在庫品1日目当日出荷可能 |
1,327円 ( 1,460円 ) | 在庫品1日目当日出荷可能 |
1,327円 ( 1,460円 ) | 在庫品1日目当日出荷可能 |
1,597円 ( 1,757円 ) | 6日目 |
1,749円 ( 1,924円 ) | 6日目 |
1,749円 ( 1,924円 ) | 6日目 |
1,422円 ( 1,564円 ) | 在庫品1日目当日出荷可能 |
1,422円 ( 1,564円 ) | 在庫品1日目当日出荷可能 |
1,422円 ( 1,564円 ) | 在庫品1日目当日出荷可能 |
1,422円 ( 1,564円 ) | 在庫品1日目当日出荷可能 |
1,597円 ( 1,757円 ) | 在庫品1日目当日出荷可能 |
1,597円 ( 1,757円 ) | 在庫品1日目当日出荷可能 |
1,597円 ( 1,757円 ) | 在庫品1日目当日出荷可能 |
2,797円 ( 3,077円 ) | 在庫品1日目当日出荷可能 |
2,797円 ( 3,077円 ) | 在庫品1日目当日出荷可能 |
2,797円 ( 3,077円 ) | 在庫品1日目当日出荷可能 |
2,897円 ( 3,187円 ) | 在庫品1日目当日出荷可能 |
2,997円 ( 3,297円 ) | 在庫品1日目当日出荷可能 |
2,997円 ( 3,297円 ) | 在庫品1日目当日出荷可能 |
3,285円 ( 3,614円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・一般空気圧配管の揺動部、回転部用ワンタッチ継手。
・回転部にはベアリングを使用。
・揺動部、回転部に最適。
・豊富なラインナップです。
・取付け後、樹脂本体の取り出し角度の変更が可能です。（一部製品）
・集中配管が可能です。
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
商品担当おすすめ
よくあるご質問（FAQ）
ただし、この場合の首を振るというのは、ねじ込んだ後にチューブ取出口の位置を調整する為に指で回す事が出来るという意味であり、チューブの回転や揺動に伴って継手口が回るタイプであれば、ボールベアリングを内蔵した、ロータリージョイントもしくはハイロータリージョイントを使用する必要が有ります。
