一般配管用 チューブフィッティングミニタイプ 違径ユニオンワイ
- 通常単価(税別)
- 266円～693円
- 税込単価
- 293円～762円
一般配管用のチューブフィッティングミニタイプ 違径ユニオンワイ。【特長】・スタ...
詳細情報を確認する
商品情報

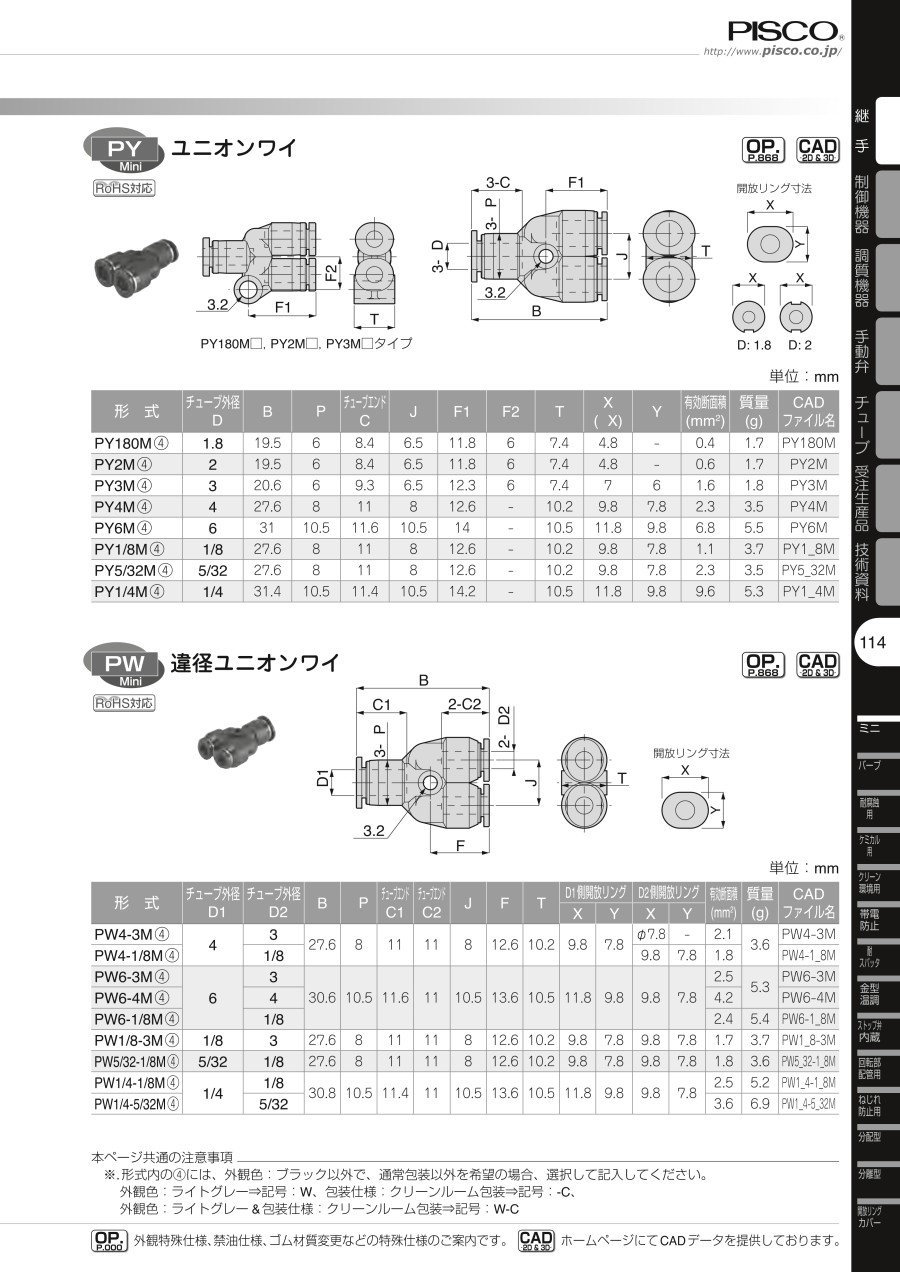

外形図
単位：mm
製品仕様
製品仕様
| 使用流体 | 空気 |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～+60℃ （凍結なきこと） |
適用サイズ
| チューブサイズ | ミリサイズ | インチサイズ | ||||
|---|---|---|---|---|---|---|
| 記号 | 3 | 4 | 6 | 1/8 | 5/32 | 1/4 |
| サイズ（mm） | φ3（直径3mm） | φ4（直径4mm） | φ6（直径6mm） | φ3.2（直径3.2inch） | φ3.97（直径3.97inch） | φ6.35（直径6.35inch） |
オプション内容
| 記号 | 仕様 （外観色／クリーンルーム包装） | 外観色組合せ | |
|---|---|---|---|
| 開放リング色（※） | 樹脂本体色 | ||
| 無記入 | 標準 | ブラック | ブラック |
| -C | クリーンルーム包装 | ライトブルー | ライトブルー |
| W | 色：ライトグレー | ライトブルー | ライトブルー |
- ※ インチサイズの場合、開放リング色は全ての仕様でホワイトとなります。
構造図（エルボタイプ：PLの場合）
- ※ M3ネジの場合：快削鋼、無電解ニッケルメッキ、もしくは特殊ステンレス（耐腐蝕性SUS303相当）となります。
規格表
単位：mm
| 型番 | チューブ外径 φD1 | チューブ外径 φD2 | B | φP | チューブエンド C1 | チューブエンド C2 | J | F | T |
|---|---|---|---|---|---|---|---|---|---|
| PW4-3M（4） | 4 | 3 | 27.8 | 8 | 11 | 9.3 | 8 | 12.8 | 8 |
| PW4-1/8M（4） | 1/8 | 27.6 | 11 | 12.6 | |||||
| PW6-3M（4） | 6 | 3 | 30.6 | 10.5 | 11.6 | 11 | 10.5 | 13.6 | 10.5 |
| PW6-4M（4） | 4 | ||||||||
| PW6-1/8M（4） | 1/8 | ||||||||
| PW1/8-3M（4） | 1/8 | 3 | 27.6 | 8 | 11 | 11 | 8 | 12.6 | 8 |
| PW1/4-1/8M（4） | 1/4 | 1/8 | 30.8 | 10.5 | 11.4 | 11 | 10.5 | 13.6 | 10.5 |
| PW1/4-5/32M（4） | 5/32 |
| 型番 | チューブ外径 φD1 | チューブ外径 φD2 | D1側開放リング | D2側開放リング | 有効断面積（mm2） | 質量（g） | ||
|---|---|---|---|---|---|---|---|---|
| X | Y | X | Y | |||||
| PW4-3M（4） | 4 | 3 | 9.8 | 7.8 | 7 | 6 | 2.1 | 3 |
| PW4-1/8M（4） | 1/8 | 9.8 | 7.8 | 1.8 | 3.5 | |||
| PW6-3M（4） | 6 | 3 | 11.8 | 9.8 | 9.8 | 7.8 | 2.5 | 5.3 |
| PW6-4M（4） | 4 | 4.2 | ||||||
| PW6-1/8M（4） | 1/8 | 2.4 | 5.4 | |||||
| PW1/8-3M（4） | 1/8 | 3 | 9.8 | 7.8 | 9.8 | 7.8 | 1.7 | 3 |
| PW1/4-1/8M（4） | 1/4 | 1/8 | 11.8 | 9.8 | 9.8 | 7.8 | 5.2 | 2.5 |
| PW1/4-5/32M（4） | 5/32 | 3.6 | 6.9 | |||||
【型番内（4）】
- ※ クリーンルーム包装の場合記号：-C。
- ※ 外観色ライトグレー記号：W。
商品特長詳細
- スタンダードと同じチューブ径／ネジサイズなのにコンパクト。
- チューブ取出し角度も自由で、狭小スペースに最適。
- ふっ素系グリースを使用し、クリーンエアで洗浄後、クリーンルーム（ISOクラス6相当）内にて包装したクリーンルーム包装仕様はクリーン環境内の配管に最適。
タイプ別シリーズ特長
【スタンダード】
集中配分、隔壁、サイズ変換、止め栓などスタンダードな形状はもちろん、2サイズダウンなどの画期的な形状も。
チューブ取出し角度が自由
機種により樹脂本体が回転するため、取付け後にチューブ取出し角度が360°変更可能。
選定サポート情報
型番表示例
- （1）W：違径ユニオンワイ
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
357円 ( 393円 ) | 7日目 |
319円 ( 351円 ) | 13日目 |
266円 ( 293円 ) | 7日目 |
266円 ( 293円 ) | 7日目 |
577円 ( 635円 ) | 在庫品1日目当日出荷可能 |
374円 ( 411円 ) | 7日目 |
355円 ( 391円 ) | 7日目 |
371円 ( 408円 ) | 7日目 |
693円 ( 762円 ) | 在庫品1日目当日出荷可能 |
437円 ( 481円 ) | 7日目 |
656円 ( 722円 ) | 在庫品1日目当日出荷可能 |
444円 ( 488円 ) | 6日目 |
349円 ( 384円 ) | 7日目 |
詳細情報
基本情報
一般配管用のチューブフィッティングミニタイプ 違径ユニオンワイ。
【特長】
・スタンダードタイプに比べ、容量比40%の小型化に成功。
・一般空気圧配管用超小型ワンタッチ継手。
・超小型でもチューブの脱着が簡単。
・押しやすい楕円形状の開放リングを採用し、操作性に配慮。
・超細径チューブ配管用ワンタッチ継手を用意。
・クリーン環境内の配管に最適なクリーンルーム包装仕様を用意（オプション）。
【用途】
・省スペース配管に最適。
●ピスコワンタッチ継手製品 選定ガイド 一覧PDF（カタログ）
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
