一般配管用 チューブフィッティングミニタイプ 六角穴付ロングユニバーサルエルボ
- 通常単価(税別)
- 376円～577円
- 税込単価
- 414円～635円
【特長】・一般空気圧配管用超小型ワンタッチ継手。・スタンダードタイプに比べ、容...
詳細情報を確認する
未確定：候補が5型番あります。
商品情報

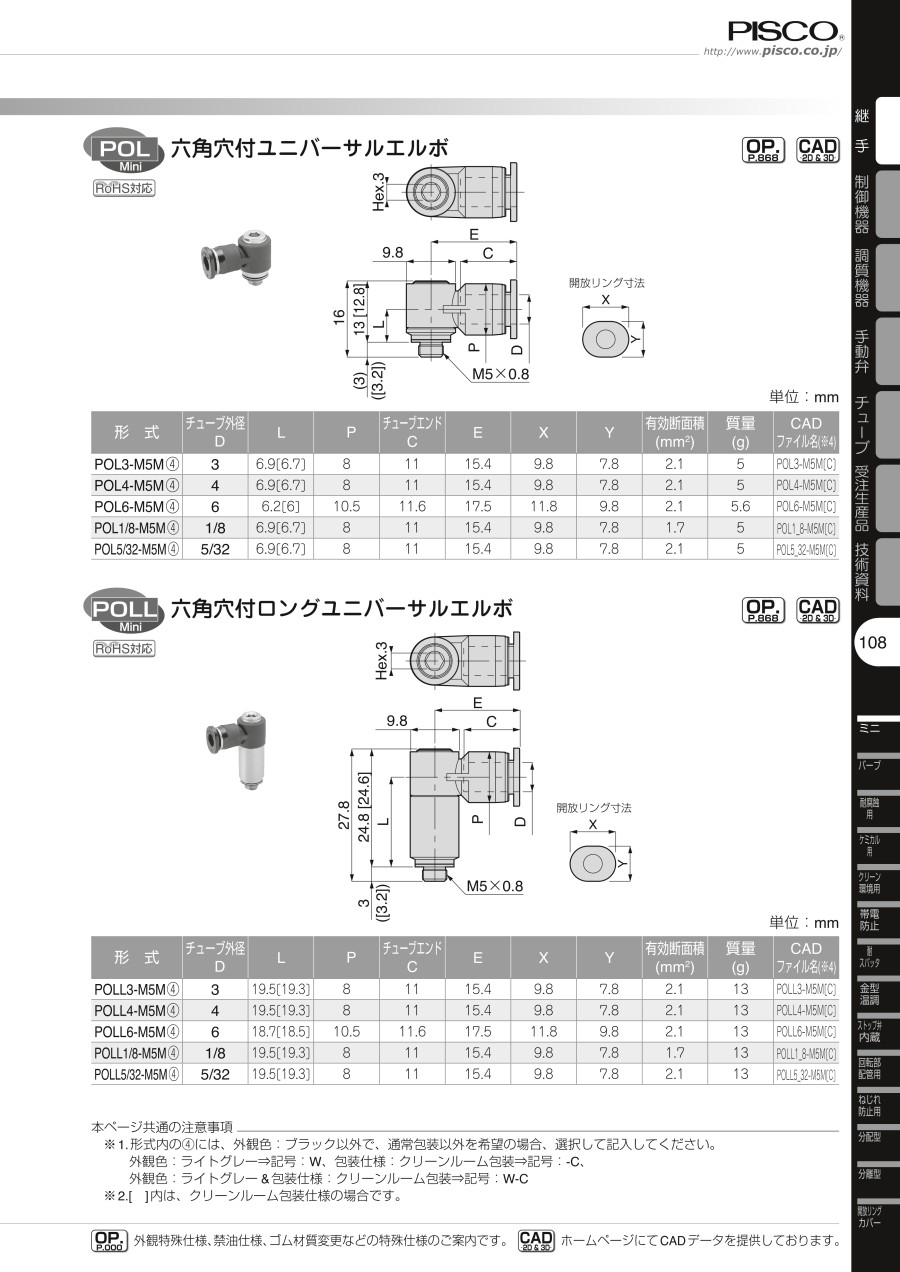

外形図
製品仕様
| 使用流体 | 空気 |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～60℃ （凍結なきこと） |
規格表
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
376円 ( 414円 ) | 7日目 |
438円 ( 482円 ) | 7日目 |
516円 ( 568円 ) | 在庫品1日目当日出荷可能 |
376円 ( 414円 ) | 7日目 |
577円 ( 635円 ) | 7日目 |
詳細情報
基本情報
【特長】
・一般空気圧配管用超小型ワンタッチ継手。
・スタンダードタイプに比べ、容積比40％の小型化に成功。
・楕円開放リングでチューブの開放も簡単。
・φ1.8mmタイプは最小ワンタッチタイプ。
・小型アクチュエータなどの配管に最適。
・オプションでライトグレー仕様、クリーンルーム包装仕様も用意。
・クリーンルーム包装仕様は、グリースにフッ素系グリースを使用。
・クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
- 【発注単位数量についてのご案内】発注単位数量は10個単位となります（VONA在庫品は１個から販売しております）。
