一般配管用 チューブフィッティングミニタイプ ロングエルボ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
製品仕様
| 使用流体 | 空気 |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～60℃(凍結なきこと) |
適用サイズ
| チューブサイズ | ミリサイズ | インチサイズ | |||||
|---|---|---|---|---|---|---|---|
| 記号 | 180 | 3 | 4 | 6 | 1/8 | 5/32 | 1/4 |
| サイズ（mm） | φ1.8（直径1.8mm） | φ3（直径3mm） | φ4（直径4mm） | φ6（直径6mm） | φ3.2（直径3.2inch） | φ3.97（直径3.97inch） | φ6.35（直径6.35inch） |
| ネジサイズ | メートルネジ（mm） | 管用テーパネジ | ||||
|---|---|---|---|---|---|---|
| 記号 | M3 | M5 | M6 | 01 | 02 | 03 |
| サイズ | M3×0.5 | M5×0.8 | M6×1 | R1/8 | R1/4 | R3/8 |
構造図（エルボタイプ：PLの場合）
- ※ M3ネジの場合：快削鋼、無電解ニッケルメッキ、もしくは特殊ステンレス（耐腐蝕性SUS303相当）となります。

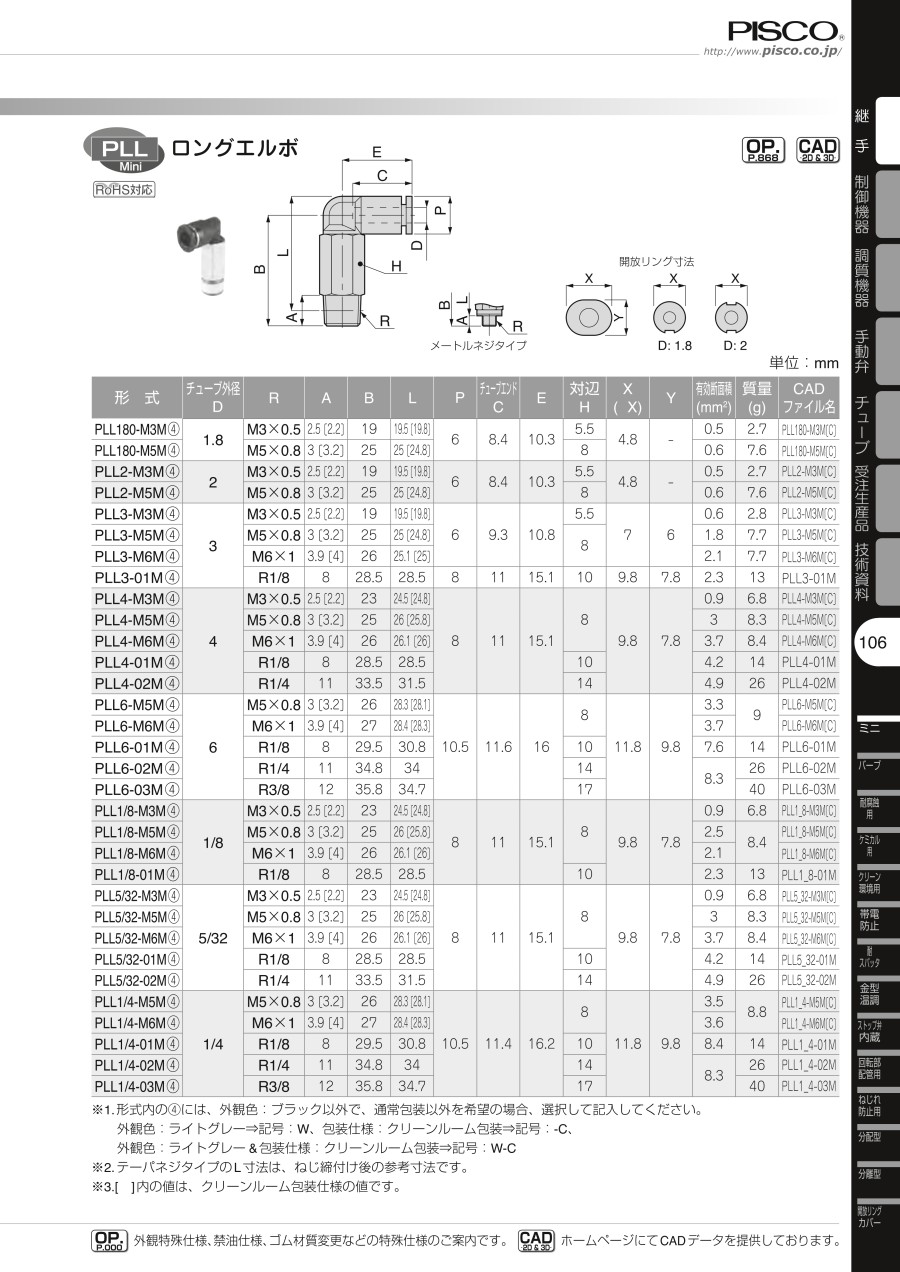

規格表
| 形式 | チューブ 外径 φD | R | A | B | L | φP | チューブ エンド C | E | 対辺 H | X（φX） | Y | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLL180-M3M（4） | 1.8 | M3×0.5 | 2.5 ［2.2］ | 19 | 19.5 ［19.8］ | 6 | 8.4 | 10.3 | 5.5 | 4.8 | - | 0.5 | 2.7 |
| PLL180-M5M（4） | M5×0.8 | 3 ［3.2］ | 25 | 25 ［24.8］ | 8 | 0.6 | 7.6 | ||||||
| PLL2-M3M（4） | 2 | M3×0.5 | 2.5 ［2.2］ | 19 | 19.5 ［19.8］ | 6 | 8.4 | 10.3 | 5.5 | 4.8 | - | 0.5 | 2.7 |
| PLL2-M5M（4） | M5×0.8 | 3 ［3.2］ | 25 | 25 ［24.8］ | 8 | 0.6 | 7.6 | ||||||
| PLL3-M3M（4） | 3 | M3×0.5 | 2.5 ［2.2］ | 19 | 19.5 ［19.8］ | 6 | 9.3 | 10.8 | 5.5 | 7 | 6 | 0.6 | 2.8 |
| PLL3-M5M（4） | M5×0.8 | 3 ［3.2］ | 25 | 25 ［24.8］ | 8 | 1.8 | 7.7 | ||||||
| PLL3-M6M（4） | M6×1 | 3.9 ［4］ | 26 | 25.1 ［25］ | 2.1 | 7.7 | |||||||
| PLL3-01M（4） | R1/8 | 8 | 28.5 | 28.5 | 8 | 11 | 15.1 | 10 | 9.8 | 7.8 | 2.3 | 13 | |
| PLL4-M3M（4） | 4 | M3×0.5 | 2.5 ［2.2］ | 23 | 24.5 ［24.8］ | 8 | 11 | 15.1 | 8 | 9.8 | 7.8 | 0.9 | 6.8 |
| PLL4-M5M（4） | M5×0.8 | 3 ［3.2］ | 25 | 26 ［25.8］ | 3 | 8.3 | |||||||
| PLL4-M6M（4） | M6×1 | 3.9 ［4］ | 26 | 26.1 ［26］ | 3.7 | 8.4 | |||||||
| PLL4-01M（4） | R1/8 | 8 | 28.5 | 28.5 | 10 | 4.2 | 14 | ||||||
| PLL4-02M（4） | R1/4 | 11 | 33.5 | 31.5 | 14 | 4.9 | 26 | ||||||
| PLL6-M5M（4） | 6 | M5×0.8 | 3 ［3.2］ | 26 | 28.3 ［28.1］ | 10.5 | 11.6 | 16 | 8 | 11.8 | 9.8 | 3.3 | 9 |
| PLL6-M6M（4） | M6×1 | 3.9 ［4］ | 27 | 28.4 ［28.3］ | 3.7 | ||||||||
| PLL6-01M（4） | R1/8 | 8 | 29.5 | 30.8 | 10 | 7.6 | 14 | ||||||
| PLL6-02M（4） | R1/4 | 11 | 34.8 | 34 | 14 | 8.3 | 26 | ||||||
| PLL6-03M（4） | R3/8 | 12 | 35.8 | 34.7 | 17 | 40 | |||||||
| PLL1/8-M3M（4） | 1/8 | M3×0.5 | 2.5 ［2.2］ | 23 | 24.5 ［24.8］ | 8 | 11 | 15.1 | 8 | 9.8 | 7.8 | 0.9 | 6.8 |
| PLL1/8-M5M（4） | M5×0.8 | 3 ［3.2］ | 25 | 26 ［25.8］ | 2.5 | 8.4 | |||||||
| PLL1/8-M6M（4） | M6×1 | 3.9 ［4］ | 26 | 26.1 ［26］ | 2.1 | ||||||||
| PLL1/8-01M （4） | R1/8 | 8 | 28.5 | 28.5 | 10 | 2.3 | 13 | ||||||
| PLL5/32-M3M（4） | 5/32 | M3×0.5 | 2.5 ［2.2］ | 23 | 24.5 ［24.8］ | 8 | 11 | 15.1 | 8 | 9.8 | 7.8 | 0.9 | 6.8 |
| PLL5/32-M5M（4） | M5×0.8 | 3 ［3.2］ | 25 | 26 ［25.8］ | 3 | 8.3 | |||||||
| PLL5/32-M6M（4） | M6×1 | 3.9 ［4］ | 26 | 26.1 ［26］ | 3.7 | 8.4 | |||||||
| PLL5/32-01M（4） | R1/8 | 8 | 28.5 | 28.5 | 10 | 4.2 | 14 | ||||||
| PLL5/32-02M（4） | R1/4 | 11 | 33.5 | 31.5 | 14 | 4.9 | 26 | ||||||
| PLL1/4-M5M（4） | 1/4 | M5×0.8 | 3 ［3.2］ | 26 | 28.3 ［28.1］ | 10.5 | 11.4 | 16.2 | 8 | 11.8 | 9.8 | 3.5 | 8.8 |
| PLL1/4-M6M（4） | M6×1 | 3.9 ［4］ | 27 | 28.4 ［28.3］ | 3.6 | ||||||||
| PLL1/4-01M （4） | R1/8 | 8 | 29.5 | 30.8 | 10 | 8.4 | 14 | ||||||
| PLL1/4-02M （4） | R1/4 | 11 | 34.8 | 34 | 14 | 8.3 | 26 | ||||||
| PLL1/4-03M （4） | R3/8 | 12 | 35.8 | 34.7 | 17 | 40 |
※1.形式内の（4）には、外観色：ブラック以外で、通常包装以外を希望の場合、選択して記入してください。
外観色：ライトグレー⇒記号：W、包装仕様：クリーンルーム包装⇒記号：-C、
外観色：ライトグレー&包装仕様：クリーンルーム包装⇒記号：W-C
※2.テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※3.[ ]内の値は、クリーンルーム包装仕様の値です。
使用例
接続部着脱方法
1. チューブの着脱方法
（1）チューブの装着
チューブフィッティング（ワンタッチ継手）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。
装着の際は、デジタルカタログの注意事項「6.チューブ装着上の注意」を参考に装着してください。
（2）チューブの取外し
チューブを取り外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。
取り外しの際は、必ずエアを止めてから行ってください。
2. ネジの締付方法
（1）ネジの締付け
ネジの締付けには、外径六角部をスパナ、またはインパクトレンチで締める方式の物と内径六角部を六角レンチで締める方式の物（継手間のスペースを小さく取れる）があります。
締付ける際は、デジタルカタログの注意事項「8. 本体取付上の注意」の表2. 締付けトルク及びシーロック色、ガスケット材質を参考に締付けてください。
商品特長詳細
- スタンダードと同じチューブ径／ネジサイズなのにコンパクト。
- チューブ取出し角度も自由で、狭小スペースに最適。
- フッ素系グリースを使用し、クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装しているので、クリーン環境内の配管に最適（オプション）。
タイプ別シリーズ特長
スタンダード
集中配分、隔壁、サイズ変換、止め栓などスタンダードな形状はもちろん、2サイズダウンなどの画期的な形状も。
チューブ取出し角度が自由
機種により樹脂本体が回転するため、取付け後にチューブ取出し角度が360°変更可能。
選定サポート情報
型式表示例
型式表示図
- ※ （1）LL：ロングエルボ
- ※ （2）がネジサイズの場合があります。その場合は、（3）より選択してください。
- ※ （3）がチューブサイズの場合があります。その場合は、（2）より選択してください。
オプション内容
| 記号 | 仕様 （外観色／クリーンルーム包装） | 外観色組合せ | |
|---|---|---|---|
| 開放リング色（※） | 樹脂本体色 | ||
| 無記入 | 標準 | ブラック | ブラック |
| -C | クリーンルーム包装 | ライトブルー | ライトグレー |
| W | 色：ライトグレー | ライトグレー | ライトグレー |
- ※ インチサイズの場合、開放リング色は全ての仕様でホワイトとなります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
293円 ( 322円 ) | 7日目 |
306円 ( 337円 ) | 7日目 |
313円 ( 344円 ) | 7日目 |
258円 ( 284円 ) | 7日目 |
428円 ( 471円 ) | 7日目 |
428円 ( 471円 ) | 7日目 |
273円 ( 300円 ) | 7日目 |
279円 ( 307円 ) | 7日目 |
258円 ( 284円 ) | 7日目 |
594円 ( 653円 ) | 8日目 |
586円 ( 645円 ) | 7日目 |
416円 ( 458円 ) | 7日目 |
358円 ( 394円 ) | 7日目 |
388円 ( 427円 ) | 7日目 |
279円 ( 307円 ) | 7日目 |
367円 ( 404円 ) | 7日目 |
289円 ( 318円 ) | 7日目 |
866円 ( 953円 ) | 在庫品1日目当日出荷可能 |
607円 ( 668円 ) | 7日目 |
428円 ( 471円 ) | 7日目 |
521円 ( 573円 ) | 在庫品1日目当日出荷可能 |
523円 ( 575円 ) | 7日目 |
334円 ( 367円 ) | 7日目 |
539円 ( 593円 ) | 在庫品1日目当日出荷可能 |
395円 ( 435円 ) | 7日目 |
279円 ( 307円 ) | 7日目 |
258円 ( 284円 ) | 7日目 |
428円 ( 471円 ) | 7日目 |
273円 ( 300円 ) | 7日目 |
279円 ( 307円 ) | 7日目 |
521円 ( 573円 ) | 在庫品1日目当日出荷可能 |
409円 ( 450円 ) | 7日目 |
286円 ( 315円 ) | 7日目 |
538円 ( 592円 ) | 在庫品1日目当日出荷可能 |
423円 ( 465円 ) | 7日目 |
325円 ( 358円 ) | 7日目 |
662円 ( 728円 ) | 在庫品1日目当日出荷可能 |
437円 ( 481円 ) | 7日目 |
306円 ( 337円 ) | 7日目 |
416円 ( 458円 ) | 7日目 |
293円 ( 322円 ) | 7日目 |
詳細情報
基本情報
一般配管用のチューブフィッティングミニタイプ ロングエルボ。
【特長】
・スタンダードタイプに比べ、容量比40%の小型化に成功。
・超小型でもチューブの脱着が簡単。
・押しやすい楕円形状の開放リングを採用し、操作性に配慮。
・超細径チューブ配管用ワンタッチ継手を用意。
・クリーン環境内の配管に最適なクリーンルーム包装仕様を用意（オプション）。
【用途】
・φ1.8（直径1.8mm）サイズは、 小形アクチュエータなどへの配管に最適。
●ピスコワンタッチ継手製品 選定ガイド 一覧PDF（カタログ）
ご注意
- 輸送中の衝突防止するため、当該商品は本体とガスケットを個別梱包の上お届けいたします。
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
