一般配管用 チューブフィッティングミニタイプ ソケットエルボ
- 通常単価(税別)
- 176円～423円
- 税込単価
- 194円～465円
一般配管用のチューブフィッティングミニタイプ ソケットエルボ。【特長】・スタン...
詳細情報を確認する- 周囲温度 (℃)
- 0::60
- 使用流体
- 空気
- 継手種類
- ソケット・レデューサ
- ソケット・レデューサ
- ソケットエルボ
- 種類
- ワンタッチ継手
- 包装仕様
- 通常包装仕様
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
商品情報

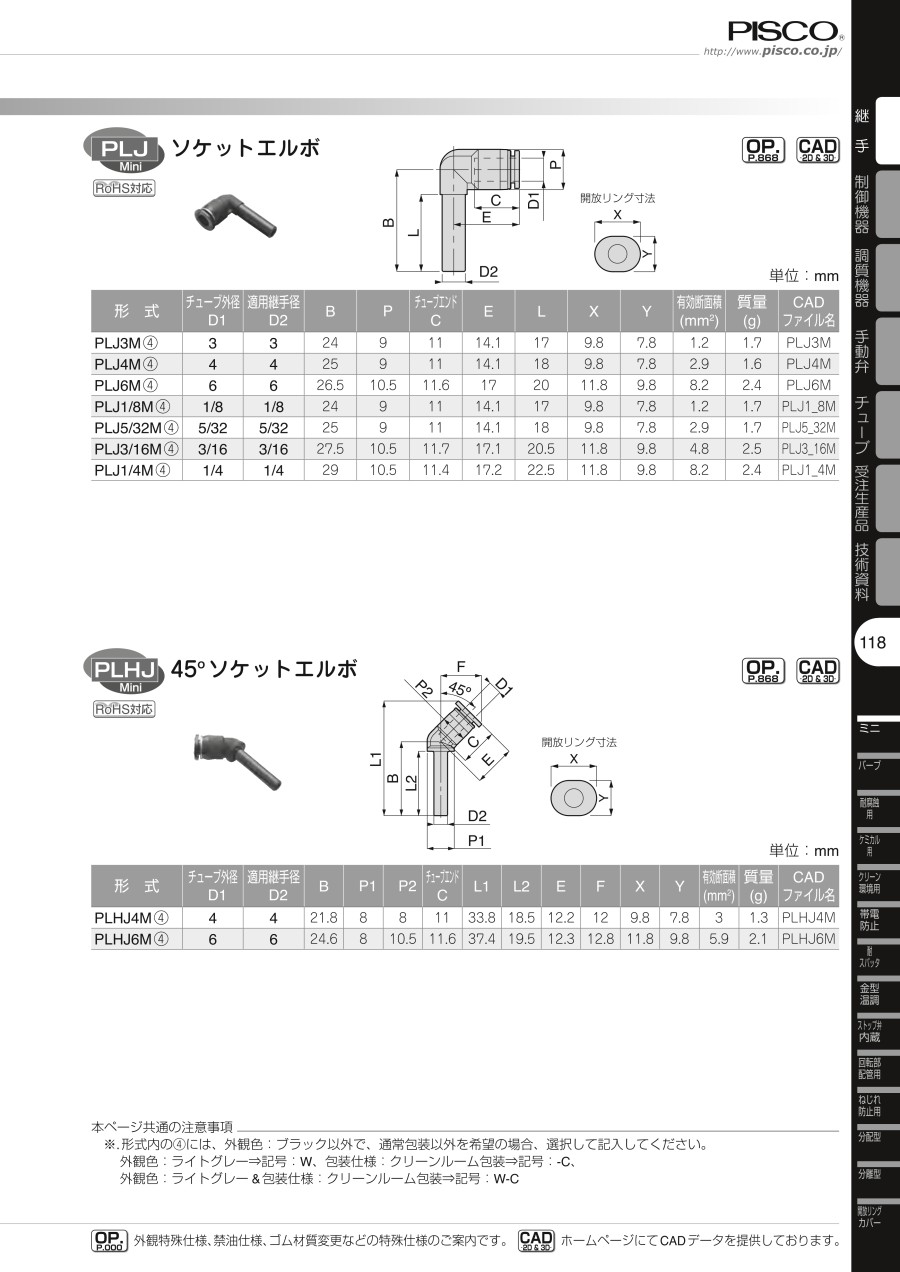

外形図
単位：mm
製品仕様
製品仕様
| 使用流体 | 空気 |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～+60℃（凍結なきこと） |
適用サイズ
| チューブサイズ | ミリサイズ | インチサイズ | ||
|---|---|---|---|---|
| 記号 | 3 | 4 | 6 | 1/8 |
| サイズ（mm） | φ3（直径3mm） | φ4（直径4mm） | φ6（直径6mm） | φ3.2（直径3.2mm） |
オプション内容
| 記号 | 仕様 （外観色／クリーンルーム包装） | 外観色組合せ | |
|---|---|---|---|
| 開放リング色（※） | 樹脂本体色 | ||
| 無記入 | 標準 | ブラック | ブラック |
| W | 色：ライトグレー | ライトグレー | ライトグレー |
- ※ インチサイズの場合、開放リング色は全ての仕様でホワイトとなります。
規格表
単位：mm
| 型番 | チューブ外径 φD1 | 適用継手径 φD2 | B | φP | チューブエンド C | E | L | X | Y | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PLJ3M（4） | 3 | 3 | 24 | 9 | 11 | 14.1 | 17 | 9.8 | 7.8 | 1.2 | 1.7 |
| PLJ4M（4） | 4 | 4 | 25 | 9 | 11 | 14.1 | 18 | 9.8 | 7.8 | 2.9 | 1.6 |
| PLJ6M（4） | 6 | 6 | 26.5 | 10.5 | 11.6 | 17 | 20 | 11.8 | 9.8 | 8.2 | 2.4 |
| PLJ1/8M（4） | 1/8 | 1/8 | 24 | 9 | 11 | 14.1 | 17 | 9.8 | 7.8 | 1.2 | 1.7 |
| PLJ5/32M（4） | 5/32 | 5/32 | 25 | 9 | 11 | 14.1 | 18 | 9.8 | 7.8 | 2.9 | 1.7 |
| PLJ3/16M（4） | 3/16 | 3/16 | 27.5 | 10.5 | 11.7 | 17.1 | 20.5 | 11.8 | 9.8 | 4.8 | 2.5 |
| PLJ1/4M（4） | 1/4 | 1/4 | 29 | 10.5 | 11.4 | 17.2 | 22.5 | 11.8 | 9.8 | 8.2 | 2.4 |
- ※ 型番内（4）：外観色ライトグレー記号 W。
商品特長詳細
- スタンダードと同じチューブ径／ネジサイズなのにコンパクト。
- チューブ取出し角度も自由で、狭小スペースに最適。
タイプ別シリーズ特長
スタンダード
集中配分、隔壁、サイズ変換、止め栓などスタンダードな形状はもちろん、2サイズダウンなどの画期的な形状も。
チューブ取出し角度が自由
機種により樹脂本体が回転するため、取付け後にチューブ取出し角度が360°変更可能。
選定サポート情報
型番表示例
- （1）LJ：ソケットエルボ
詳細情報
基本情報
一般配管用のチューブフィッティングミニタイプ ソケットエルボ。
【特長】
・スタンダードタイプに比べ、容量比40%の小型化に成功。
・一般空気圧配管用超小型ワンタッチ継手。
・超小型でもチューブの脱着が簡単。
・押しやすい楕円形状の開放リングを採用し、操作性に配慮。
・超細径チューブ配管用ワンタッチ継手を用意。
【用途】
・小形アクチュエータなどへの配管に最適。
●ピスコワンタッチ継手製品 選定ガイド 一覧PDF（カタログ）
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
商品担当おすすめ
日本ピスコ
一般配管用 チューブフィッティングミニタイプ エルボ
スタンダードタイプに比べ、容積比40%に小型化されたワンタッチ継手のエルボタイプです。小径サイズは、小型アクチュエータ等の配管に最適です。
