一般配管用 チューブフィッティングミニタイプ 45°エルボ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
製品仕様
製品仕様
| 使用流体 | 空気 |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～+60℃ （凍結なきこと） |
適用サイズ
| チューブサイズ | ミリサイズ | ||
|---|---|---|---|
| 記号 | 3 | 4 | 6 |
| サイズ（mm） | φ3（直径3mm） | φ4（直径4mm） | φ6（直径6mm） |
| ネジサイズ | メートルネジ（mm） | 管用テーパネジ | |||
|---|---|---|---|---|---|
| 記号 | M3 | M5 | M6 | 01 | 02 |
| サイズ | M3×0.5 | M5×0.8 | M6×1 | R1/8 | R1/4 |
オプション内容
| 記号 | 仕様 （外観色／クリーンルーム包装） | 外観色組合せ | |
|---|---|---|---|
| 開放リング色（※） | 樹脂本体色 | ||
| 無記入 | 標準 | ブラック | ブラック |
| -C | クリーンルーム包装 | ライトブルー | ライトグレー |
| W | 色：ライトグレー | ライトグレー | ライトグレー |
- ※ インチサイズの場合、開放リング色は全ての仕様でホワイトとなります。
構造図（エルボタイプ：PLの場合）
- ※ M3ネジの場合：快削鋼、無電解ニッケルメッキ、もしくは特殊ステンレス（耐腐蝕性SUS303相当）となります。

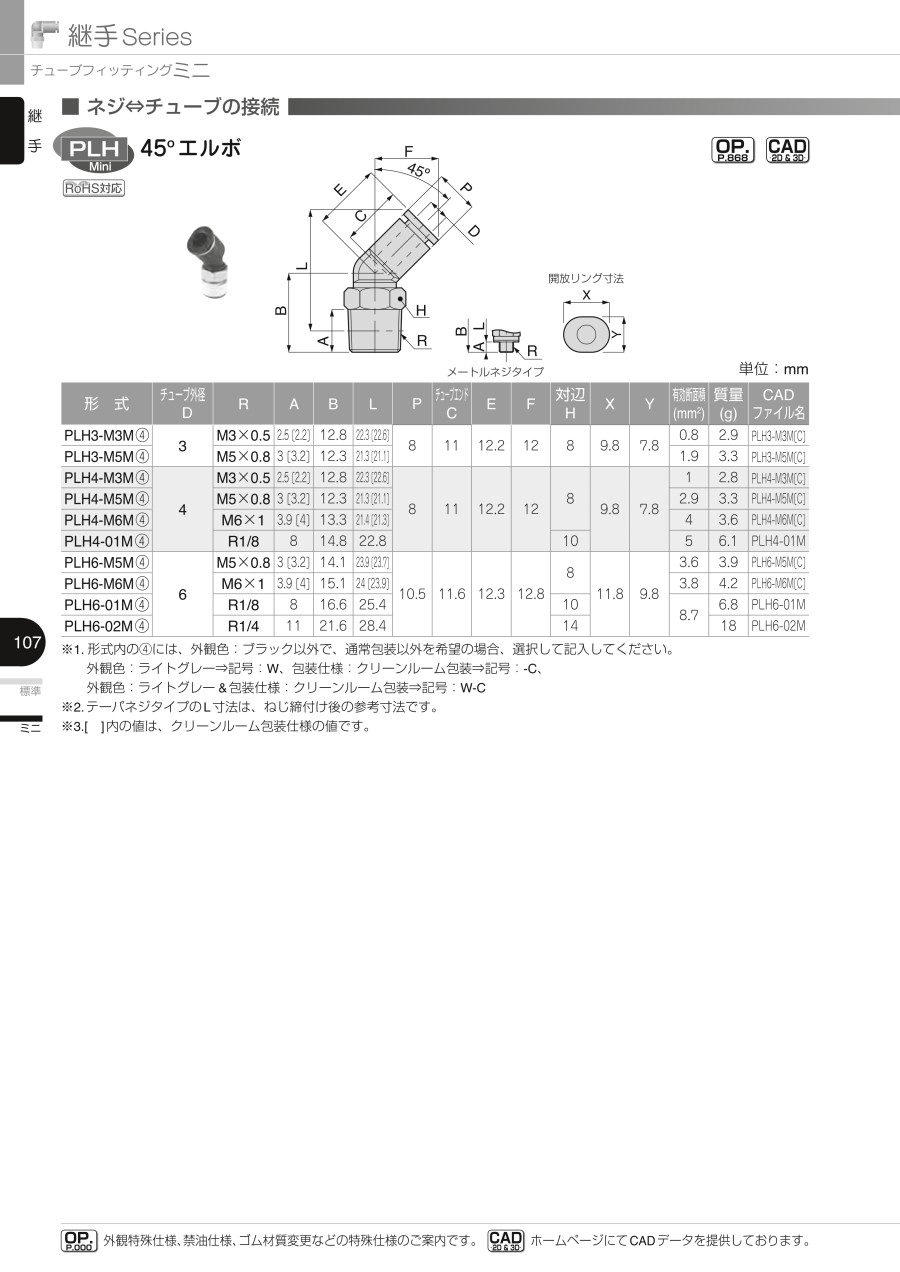

規格表
単位：mm
| 型番 | チューブ外径φD | R | A | B | L | φP | チューブエンドC | E |
|---|---|---|---|---|---|---|---|---|
| PLH3-M3M（4） | 3 | M3×0.5 | 2.5［2.2］ | 12.8 | 22.3［22.6］ | 8 | 11 | 12.2 |
| PLH3-M5M（4） | M5×0.8 | 3［3.2］ | 12.3 | 21.3［21.1］ | ||||
| PLH4-M3M（4） | 4 | M3×0.5 | 2.5［2.2］ | 12.8 | 22.3［22.6］ | 8 | 11 | 12.2 |
| PLH4-M5M（4） | M5×0.8 | 3［3.2］ | 12.3 | 21.3［21.1］ | ||||
| PLH4-M6M（4） | M6×1 | 3.9［4］ | 13.3 | 21.4［21.3］ | ||||
| PLH4-01M（4） | R1/8 | 8 | 14.8 | 22.8 | ||||
| PLH6-M5M（4） | 6 | M5×0.8 | 3［3.2］ | 14.1 | 23.9［23.7］ | 10.5 | 11.6 | 12.3 |
| PLH6-M6M（4） | M6×1 | 3.9［4］ | 15.1 | 24［23.9］ | ||||
| PLH6-01M（4） | R1/8 | 8 | 16.6 | 25.4 | ||||
| PLH6-02M（4） | R1/4 | 11 | 21.6 | 28.4 |
| 型番 | チューブ外径φD | R | F | 対辺H | X | Y | 有効断面積（mm2） | 質量（g） |
|---|---|---|---|---|---|---|---|---|
| PLH3-M3M（4） | 3 | M3×0.5 | 12 | 8 | 9.8 | 7.8 | 0.8 | 2.9 |
| PLH3-M5M（4） | M5×0.8 | 1.9 | 3.3 | |||||
| PLH4-M3M（4） | 4 | M3×0.5 | 12 | 8 | 9.8 | 7.8 | 1 | 2.8 |
| PLH4-M5M（4） | M5×0.8 | 2.9 | 3.3 | |||||
| PLH4-M6M（4） | M6×1 | 4 | 3.6 | |||||
| PLH4-01M（4） | R1/8 | 10 | 5 | 6.1 | ||||
| PLH6-M5M（4） | 6 | M5×0.8 | 12.8 | 8 | 11.8 | 9.8 | 3.6 | 3.9 |
| PLH6-M6M（4） | M6×1 | 3.8 | 4.2 | |||||
| PLH6-01M（4） | R1/8 | 10 | 8.7 | 6.8 | ||||
| PLH6-02M（4） | R1/4 | 14 | 18 |
- ※ 型番内（4）：クリーンルーム包装の場合記号 -C／外観色ライトグレー記号 W。
- ※ テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
- ※ ［ ］内の値は、クリーンルーム包装仕様の値です。
商品特長詳細
- スタンダードと同じチューブ径／ネジサイズなのにコンパクト。
- 小形アクチュエータなどへの配管に最適。
- ふっ素系グリースを使用し、クリーンエアで洗浄後、クリーンルーム（ISOクラス6相当）内にて包装したクリーンルーム包装仕様は、クリーン環境内の配管に最適。
タイプ別シリーズ特長
【スタンダード】
集中配分、隔壁、サイズ変換、止め栓などスタンダードな形状はもちろん、2サイズダウンなどの画期的な形状も。
チューブ取出し角度が自由
機種により樹脂本体が回転するため、取付け後にチューブ取出し角度が360°変更可能。
選定サポート情報
型式表示例
型式表示図
- （1）LH：45°エルボ
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
312円 ( 343円 ) | 7日目 |
254円 ( 279円 ) | 7日目 |
263円 ( 289円 ) | 在庫品1日目当日出荷可能 |
268円 ( 295円 ) | 7日目 |
367円 ( 404円 ) | 在庫品1日目当日出荷可能 |
307円 ( 338円 ) | 在庫品1日目当日出荷可能 |
324円 ( 356円 ) | 7日目 |
227円 ( 250円 ) | 7日目 |
299円 ( 329円 ) | 在庫品1日目当日出荷可能 |
332円 ( 365円 ) | 7日目 |
304円 ( 334円 ) | 在庫品1日目当日出荷可能 |
276円 ( 304円 ) | 7日目 |
215円 ( 237円 ) | 7日目 |
226円 ( 249円 ) | 8日目 |
297円 ( 327円 ) | 13日目 |
208円 ( 229円 ) | 7日目 |
308円 ( 339円 ) | 在庫品1日目当日出荷可能 |
332円 ( 365円 ) | 7日目 |
231円 ( 254円 ) | 7日目 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
338円 ( 372円 ) | 7日目 |
詳細情報
基本情報
一般配管用のチューブフィッティングミニタイプ 45°エルボ。
【特長】
・スタンダードタイプに比べ、容量比40%の小型化に成功。
・一般空気圧配管用超小型ワンタッチ継手。
・超小型でもチューブの脱着が簡単。
・押しやすい楕円形状の開放リングを採用し、操作性に配慮。
・超細径チューブ配管用ワンタッチ継手を用意。
・クリーン環境内の配管に最適なクリーンルーム包装仕様を用意（オプション）。
【用途】
・チューブ取出し角度も自由で、狭小スペースに最適。
●ピスコワンタッチ継手製品 選定ガイド 一覧PDF（カタログ）
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
