一般配管用 チューブフィッティング 隔壁ユニオンピイ
商品情報

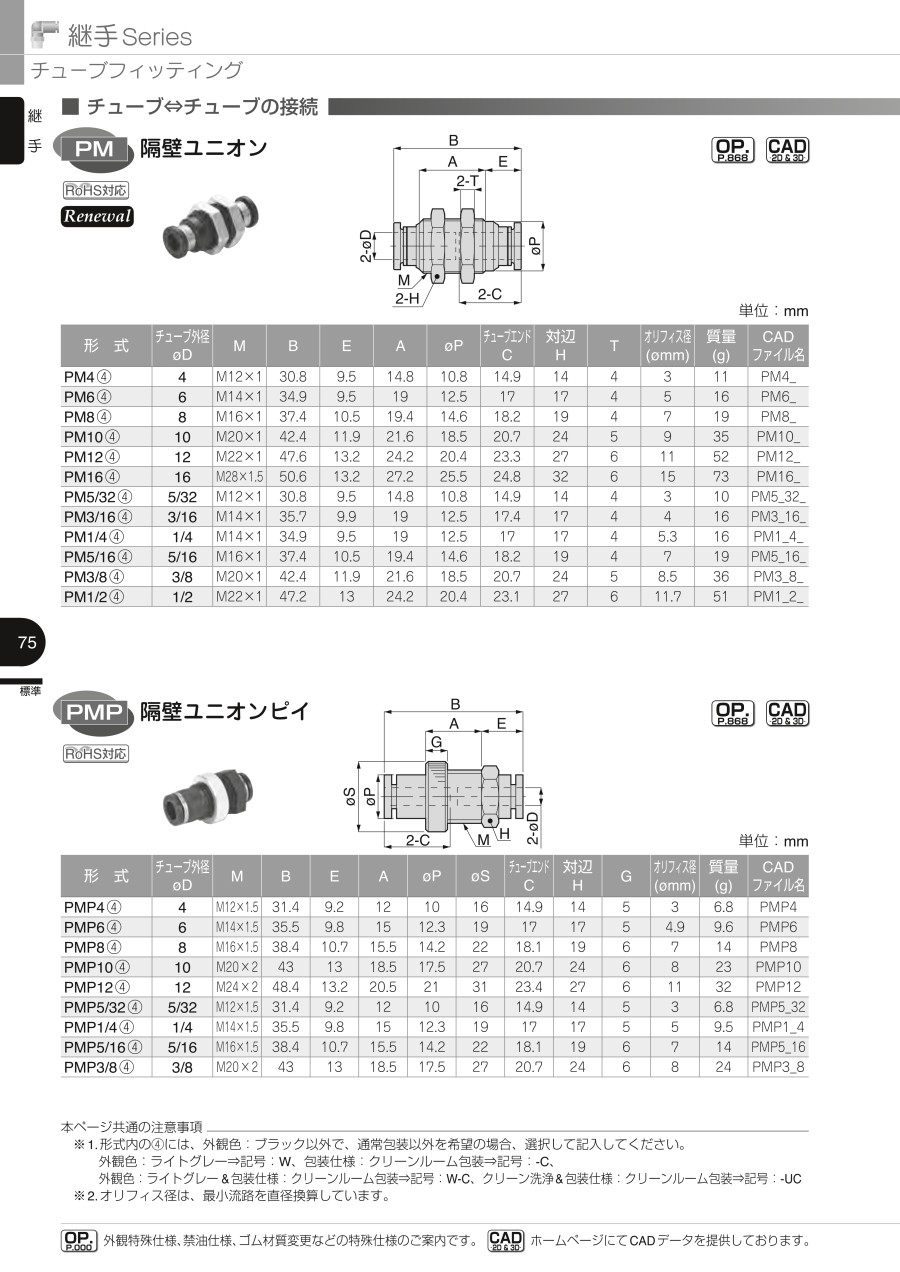

外形図
製品仕様
外観
仕様
| 使用流体 | 空気、水 |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～+60℃（凍結なきこと） |
チューブサイズ
| ミリサイズ（mm） | φ4, φ6, φ8, φ10, φ12, φ16 |
|---|---|
| インチサイズ | φ1/8, φ5/32, φ3/16, φ1/4, φ5/16, φ3/8, φ1/2, φ5/8 |
ネジサイズ
| メートルオネジ | M5×0.8,M6×1 |
|---|---|
| 管用テーパオネジ | R1/8,R1/4,R3/8,R1/2 |
| メートルメネジ | M5×0.8 |
| 管用テーパメネジ | Rc1/8,Rc1/4,Rc3/8,Rc1/2 |
規格表
| 型番 | チューブ外径 φD | M | B | E | A | φP | φS | チューブエンド C | 対辺 H | G | オリフィス径 （φmm） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMP4（4） | 4 | M12×1.5 | 31.4 | 9.2 | 12 | 10 | 16 | 14.9 | 14 | 5 | 3 | 6.8 |
| PMP6（4） | 6 | M14×1.5 | 35.5 | 9.8 | 15 | 12.3 | 19 | 17 | 17 | 5 | 4.9 | 9.6 |
| PMP8（4） | 8 | M16×1.5 | 38.4 | 10.7 | 15.5 | 14.2 | 22 | 18.1 | 19 | 6 | 7 | 14 |
| PMP10（4） | 10 | M20×2 | 43 | 13 | 18.5 | 17.5 | 27.5 | 20.7 | 24 | 6 | 8 | 23 |
| PMP12（4） | 12 | M24×2 | 48.4 | 13.2 | 20.5 | 21 | 31 | 23.4 | 27 | 6 | 11 | 32 |
| PMP5/32（4） | 5/32 | M12×1.5 | 31.4 | 9.2 | 12 | 10 | 16 | 14.9 | 14 | 5 | 3 | 6.8 |
| PMP1/4（4） | 1/4 | M14×1.5 | 35.5 | 9.8 | 15 | 12.3 | 19 | 17 | 17 | 5 | 5 | 9.5 |
| PMP5/16（4） | 5/16 | M16×1.5 | 38.4 | 10.7 | 15.5 | 14.2 | 22 | 18.1 | 19 | 6 | 7 | 14 |
| PMP3/8（4） | 3/8 | M20×2 | 43 | 13 | 18.5 | 17.5 | 27.5 | 20.7 | 24 | 6 | 8 | 24 |
商品特長詳細
取り付け後、樹脂本体の取り出し角度の変更が可能。
集中配管が可能。
トリプルタイプ（PKD、PKG、PKJ）とトリプルダブルタイプ（PKVD、PKVG）は、コンパクトに集中配管が可能。
パーティクルや油分を嫌う各種製造工程に最適なクリーン洗浄仕様を用意。（クリーンルーム包装仕様にオプション設定）クリーンルーム内でHFE（ハイドロフルオロエーテル）による真空超音波洗浄を実施後、脱気包装を実施。
高性能・高品質
ロック爪がチューブ外周を均等に把持。何年経っても新品同様の着脱感。
独自形状の弾性体スリーブでエア漏れをシャットアウト。
業界屈指のバリエーション
違径タイプのサイズが充実。従来では継手が2個必要な場合でも1個の継手で対応。
継手使用量を減らせコストとスペースの削減が可能。
クリーン環境内の配管に最適なクリーンルーム包装仕様を用意。（オプション）
ふっ素系グリースを使用し、クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。
シール部に独自形状の弾性スリーブを使用し、エア漏れシャットアウト。
開放リングを押した状態
開放リングを押すとロック爪が倒れて隠れる
通常の状態
ロック爪がチューブ外周を均等には把持。脱着感が最初とほとんど変わらない。
開放リングから指を離すと細かなロック爪が見える
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
253円 ( 278円 ) | 8日目 |
360円 ( 396円 ) | 7日目 |
403円 ( 443円 ) | 在庫品1日目当日出荷可能 |
276円 ( 304円 ) | 7日目 |
249円 ( 274円 ) | 7日目 |
231円 ( 254円 ) | 7日目 |
423円 ( 465円 ) | 在庫品1日目当日出荷可能 |
323円 ( 355円 ) | 7日目 |
309円 ( 340円 ) | 7日目 |
441円 ( 485円 ) | 在庫品1日目当日出荷可能 |
252円 ( 277円 ) | 7日目 |
551円 ( 606円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 7日目 |
485円 ( 534円 ) | 在庫品1日目当日出荷可能 |
398円 ( 438円 ) | 9日目 |
詳細情報
基本情報
シール部に独自形状の弾性体スリーブを使用し、エア漏れをシャットアウトするワンタッチ継手。
【特長】
・一般空気圧配管用ワンタッチ継手。
・取付け後、樹脂本体の取り出し角度の変更が可能。（一部製品）
・豊富なラインナップ。
・集中配管が可能。
・開放リングのアクションがよく、着脱作業が頻繁でも指先が痛くならない。指で押した感覚がハッキリわかる。
・ロック爪がチューブ外周を均等に把持。
・無電解ニッケル付きで、耐腐食性が高く、樹脂本体はブラックで汚れが目立たない。
・取付け後、樹脂本体の取出角度の変更が可能。
【用途】
・標準仕様で水使用可能、金型温調配管にも最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
よくあるご質問（FAQ）
エア配管用のプラスチックチューブを接続する為の継手で、チューブを接続する場合は、
継手口に差し込むだけで固定され、チューブを抜く場合は接続口にある開放リングを
押し込みながらチューブを引張ると抜く事が出来ます。
