一般配管用 チューブフィッティング 違径ユニオンワイ
商品情報
外形図
製品仕様
外観
樹脂 : PBT、金属 : 黄銅+NIメッキ、シールゴム : NBR
低濃度オゾン対策、ノングリース禁油仕様、クリーンルーム梱包仕様、クリーン洗浄仕様
製品仕様
| 使用流体 | 空気、水 |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～60℃(凍結なきこと) |
適用サイズ
チューブサイズ| ミリサイズ(mm) | φ4, φ6, φ8, φ10, φ12, φ16 |
|---|---|
| インチサイズ | φ1/8, φ5/32, φ3/16, φ1/4, φ5/16, φ3/8, φ1/2, φ5/8 |
| メートルオネジ | M5×0.8, M6×1 |
|---|---|
| 管用テーパオネジ | R1/8, R1/4, R3/8, R1/2 |
| メートルメネジ | M5×0.8 |
| 管用テーパメネジ | Rc1/8, Rc1/4, Rc3/8, Rc1/2 |

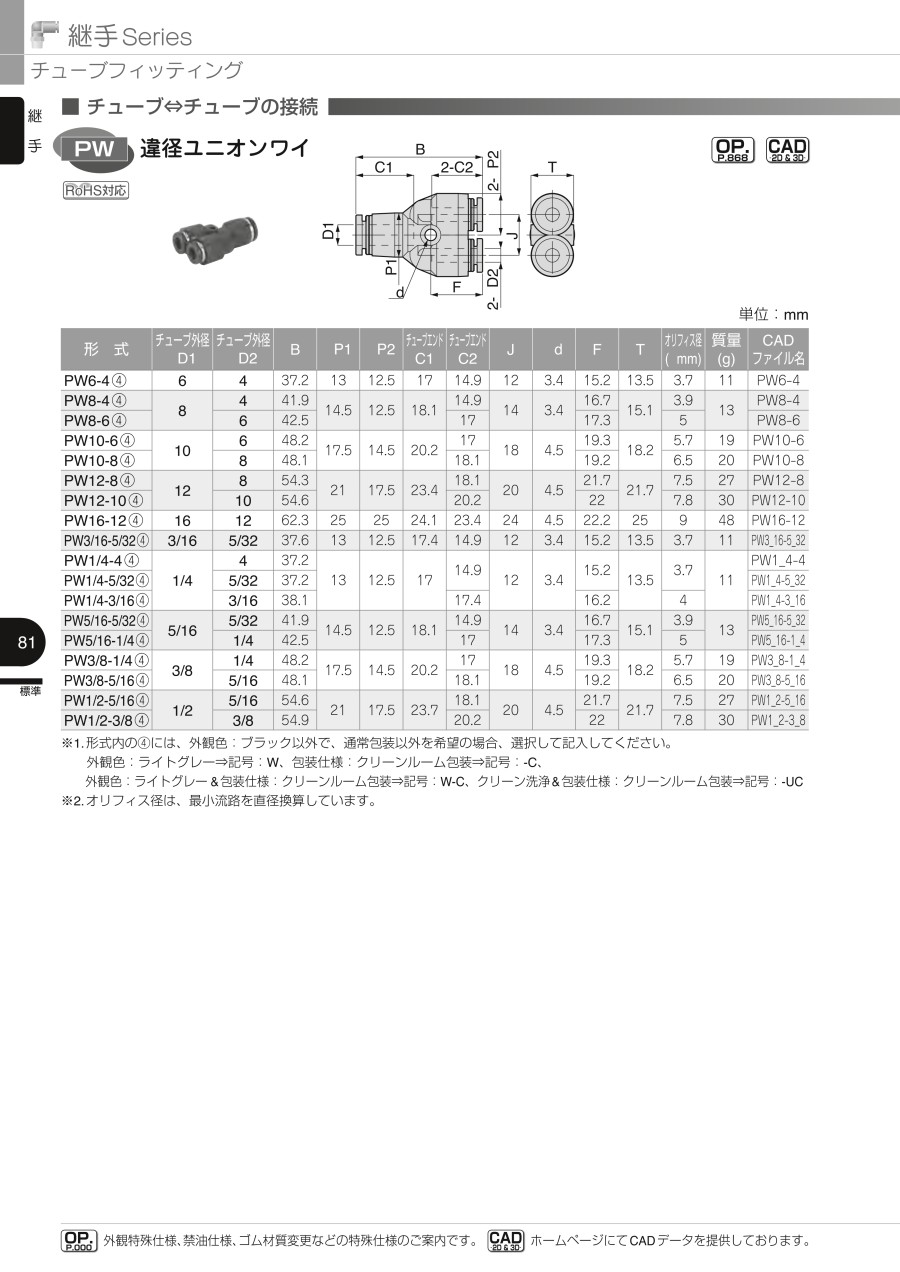

規格表
| 形式 | チューブ 外径 φD1 | チューブ 外径 φD2 | B | φP1 | φP2 | チューブ エンド C1 | チューブ エンド C2 | J | φd | F | T | オリフィス径 (φmm) | 質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PW6-4（4） | 6 | 4 | 37.2 | 13 | 12.5 | 17 | 14.9 | 12 | 3.4 | 15.2 | 13.5 | 3.7 | 11 |
| PW8-4（4） | 8 | 4 | 41.9 | 14.5 | 12.5 | 18.1 | 14.9 | 14 | 3.4 | 16.7 | 15.1 | 3.9 | 13 |
| PW8-6（4） | 6 | 42.5 | 17 | 17.3 | 5 | ||||||||
| PW10-6（4） | 10 | 6 | 48.2 | 17.5 | 14.5 | 20.2 | 17 | 18 | 4.5 | 19.3 | 18.2 | 5.7 | 19 |
| PW10-8（4） | 8 | 48.1 | 18.1 | 19.2 | 6.5 | 20 | |||||||
| PW12-8（4） | 12 | 8 | 54.3 | 21 | 17.5 | 23.4 | 18.1 | 20 | 4.5 | 21/7 | 21.7 | 7.5 | 27 |
| PW12-10（4） | 10 | 54.6 | 20.2 | 22 | 7.8 | 30 | |||||||
| PW16-12（4） | 16 | 12 | 62.3 | 25 | 25 | 24.1 | 23.4 | 24 | 4.5 | 22.2 | 25 | 9 | 48 |
| PW3/16-5/32（4） | 3/16 | 5/32 | 37.6 | 13 | 12.5 | 17.4 | 14.9 | 12 | 3.4 | 15.2 | 13.5 | 3.7 | 11 |
| PW1/4-4（4） | 1/4 | 4 | 37.2 | 13 | 12.5 | 17 | 14.9 | 12 | 3.4 | 15.2 | 13.5 | 3.7 | 11 |
| PW1/4-5/32 | 5/32 | 37.2 | |||||||||||
| PW1/4-3/16（4） | 3/16 | 38.1 | 17.4 | 16.2 | 4 | ||||||||
| PW5/16-5/32（4） | 5/16 | 5/32 | 41.9 | 14.5 | 12.5 | 18.1 | 14.9 | 14 | 3.4 | 16.7 | 15.1 | 3.9 | 13 |
| PW5/16-1/4（4） | 1/4 | 42.5 | 17 | 17.3 | 5 | ||||||||
| PW3/8-1/4（4） | 3/8 | 1/4 | 48.2 | 17.5 | 14.5 | 20.2 | 17 | 18 | 4.5 | 19.3 | 18.2 | 5.7 | 19 |
| PW3/8-5/16（4） | 5/16 | 48.1 | 18.1 | 19.2 | 6.5 | 20 | |||||||
| PW1/2-5/16（4） | 1/2 | 5/16 | 54.6 | 21 | 17.5 | 23.7 | 18.1 | 20 | 4.5 | 21/7 | 21.7 | 7.5 | 27 |
| PW1/2-3/8（4） | 3/8 | 54.9 | 20.2 | 22 | 7.8 | 30 |
- ※1. 形式内の（4）には、外観色：ブラック以外で、通常包装以外を希望の場合、選択して記入してください。
外観色：ライトグレー⇒記号：W、包装仕様：クリーンルーム包装⇒記号：-C、
外観色：ライトグレー&包装仕様：クリーンルーム包装⇒記号：W-C、クリーン洗浄&包装仕様：クリーンルーム包装⇒記号：-UC - ※2. オリフィス径は、最小流路を直径換算しています。
使用例
接続部着脱方法
1.チューブの着脱方法
チューブフィッティング（ワンタッチ継手）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。装着の際は、デジタルカタログ内の掲載商品の注意事項「6.チューブ装着上の注意」を参考に装着してください。
チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。取外しの際は、必ずエアを止めてから行ってください。
2.ネジの締付方法
ネジの締付けには、外径六角部をスパナ、またはインパクトレンチで締める方式の物と内径六角部を六角レンチで締める方式の物（継手間のスペースを小さく取れる）があります。
締付ける際は、デジタルカタログ内の掲載商品の注意事項「8.本体取付上の注意」の表2.締付けトルク及びシーロック色、ガスケット材質を参考に締付けてください。
商品特長詳細
高性能・高品質
ロック爪がチューブ外周を均等に把持。何年経っても新品同様の着脱感。独自形状の弾性体スリーブでエア漏れをシャットアウト。
業界屈指のバリエーション
違径タイプのサイズが充実。従来では継手が2個必要な場合でも1個の継手で対応。継手使用量を減らせコストとスペースの削減が可能。取付け後、樹脂本体の取出角度の変更が可能。
集中配管が可能
トリプルタイプ(PKD、 PKG、PKJ)とトリプルダブルタイプ(PKVD、 PKVG)は、コンパクトに集中配管が可能
クリーン環境内の配管に最適なクリーンルーム包装仕様を用意(オプション)
フッ素系グリースを使用し、クリーンエアで清浄後、クリーンルーム(ISOクラス6相当)内にて包装。パーティクルや油分を嫌う各種製造工程に最適なクリーン洗浄仕様を用意(クリーンルーム包装仕様にオプション設定)。
クリーンルーム内でHFE(ハイドロフルオロエーテル)による真空超音波洗浄を実施後、脱気包装を実施。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
340円 ( 374円 ) | 8日目 |
391円 ( 430円 ) | 7日目 |
338円 ( 372円 ) | 7日目 |
338円 ( 372円 ) | 7日目 |
435円 ( 479円 ) | 在庫品1日目当日出荷可能 |
652円 ( 717円 ) | 在庫品1日目当日出荷可能 |
418円 ( 460円 ) | 7日目 |
461円 ( 507円 ) | 在庫品1日目当日出荷可能 |
413円 ( 454円 ) | 7日目 |
461円 ( 507円 ) | 在庫品1日目当日出荷可能 |
535円 ( 589円 ) | 7日目 |
483円 ( 531円 ) | 8日目 |
524円 ( 576円 ) | 在庫品1日目当日出荷可能 |
586円 ( 645円 ) | 13日目 |
478円 ( 526円 ) | 7日目 |
524円 ( 576円 ) | 在庫品1日目当日出荷可能 |
536円 ( 590円 ) | 7日目 |
478円 ( 526円 ) | 7日目 |
705円 ( 776円 ) | 在庫品1日目当日出荷可能 |
644円 ( 708円 ) | 7日目 |
705円 ( 776円 ) | 在庫品1日目当日出荷可能 |
719円 ( 791円 ) | 7日目 |
659円 ( 725円 ) | 7日目 |
詳細情報
基本情報
一般空気圧配管用ワンタッチ継手。
【特長】
・シール部に独自形状の弾性体スリーブを使用し、エア漏れをシャットアウト。
・ロック爪がチューブ外周を均等に把持。
・無電解ニッケル付きで、耐腐食性が高く、樹脂本体はブラックで汚れが目立たない。
・標準仕様で水使用可能、金型温調配管にも最適。
・取付け後、樹脂本体の取り出し角度の変更が可能。（一部製品）
・集中配管が可能。
・オプションでライトグレー仕様、クリーンルーム包装仕様も用意。
・クリーンルーム包装仕様は、グリースにフッ素系グリースを使用。
・クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
商品担当おすすめ
よくあるご質問（FAQ）
エア配管用のプラスチックチューブを接続する為の継手で、チューブを接続する場合は、
継手口に差し込むだけで固定され、チューブを抜く場合は接続口にある開放リングを
押し込みながらチューブを引張ると抜く事が出来ます。
チューブ側の傷や変形、異物の噛み込み等によって漏れが発生する要因が少なからずあります。
