日本ピスコ

一般配管用チューブフィッティング違径ブランチユニオンワイ

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 378円～551円

税込単価: 416円～606円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：在庫品1日目

豊富なラインナップであらゆる配管に対応するチューブフィッティング。【特長】・独...

周囲温度 (℃)
0::60
使用流体
水 / 空気
継手種類
ソケット・レデューサ
種類
ワンタッチ継手
包装仕様
通常包装仕様

ご注意

本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

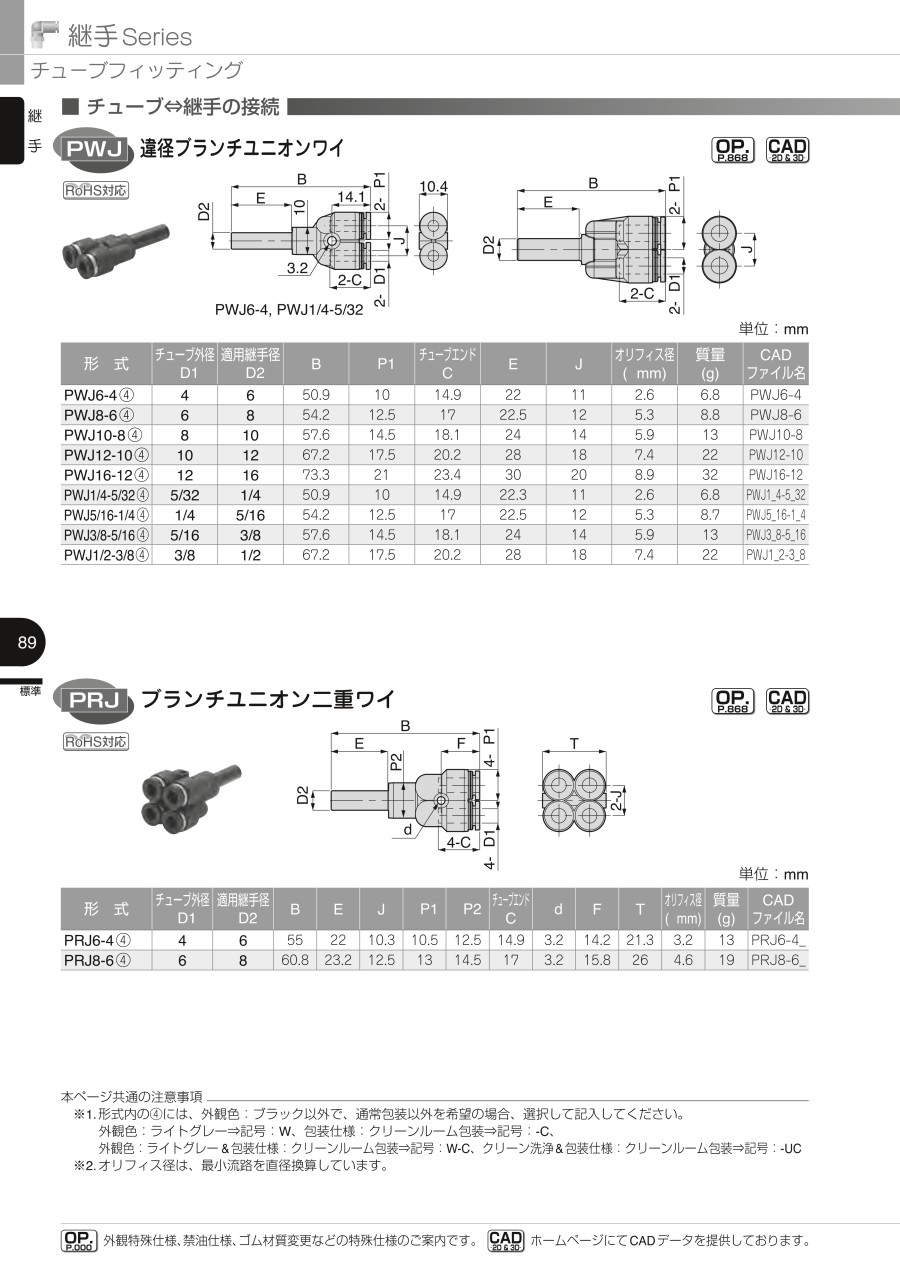

外形図

単位：mm

製品仕様

使用流体	空気、水（条件有）
最高使用圧力	1.0MPa
使用真空圧力	-100kPa
使用温度範囲	0～+60℃ （凍結なきこと）

構造

※ こちらはエルボタイプとなります。

規格表

型番	チューブ外径φD1	適用継手径φD2	B	φP1	チューブエンドC	E	J	オリフィス径（φmm）	質量（g）
PWJ6-4（4）	4	6	50.9	10	14.9	22	11	2.6	6.8
PWJ8-6（4）	6	8	54.2	12.5	17	22.5	12	5.3	8.8
PWJ10-8（4）	8	10	57.6	14.5	18.1	24	14	5.9	13
PWJ12-10（4）	10	12	67.2	17.5	20.2	28	18	7.4	22
PWJ16-12（4）	12	16	73.3	21	23.4	30	20	8.9	32

商品特長詳細

タイプ別シリーズ特長

集中配管が可能。トリプルタイプ（PKD、PKG、PKJ）とトリプルダブルタイプ（PKVD、PKVG）は、コンパクトに集中配管が可能。
クリーン環境内の配管に最適なクリーンルーム包装仕様を用意。（オプション）ふっ素系グリースを使用し、クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。
パーティクルや油分を嫌う各種製造工程に最適なクリーン洗浄仕様を用意。（クリーンルーム包装仕様にオプション設定）クリーンルーム内でHFE（ハイドロフルオロエーテル）による真空超音波洗浄を実施後、脱気包装を実施。

選定サポート情報

型番説明

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

適用継手径1

(mm)

外観色

トラスココード

RoHS?

最小発注数量

4	6	標準仕様	442-7866	10	4個
6	8	標準仕様	442-7874	-	4個
6	8	ライトグレー仕様	-	-	10個
8	10	標準仕様	442-7840	-	2個
8	10	ライトグレー仕様	-	-	10個
10	12	ライトグレー仕様	-	-	10個

通常単価(税別) (税込単価)	通常出荷日

423円 ( 465円 )	在庫品1日目当日出荷可能
473円 ( 520円 )	在庫品1日目当日出荷可能
378円 ( 416円 )	6日目
551円 ( 606円 )	在庫品1日目当日出荷可能
447円 ( 492円 )	7日目
528円 ( 581円 )	7日目

詳細情報

基本情報

基本情報

豊富なラインナップであらゆる配管に対応するチューブフィッティング。
【特長】
・独自形状の弾性体スリーブでエア漏れをシャットアウト。条件により水使用も可能。
・高性能／高品質。ロック爪がチューブ外周を均等に把持。何年経っても新品同様の着脱感。
・業界屈指のバリエーション。違径タイプのサイズが充実。従来では継手が2個必要な場合も1個の継手で対応。
・継手使用量を減らせコストとスペースの削減が可能。取付け後、樹脂本体の取出角度の変更が可能。
【用途】
・ワンタッチ継手から直線方向に2分岐チューブ接続およびサイズダウン。
・片側がニップルで、継手に直接接続でき着脱が簡単。
・φ4〜6（直径4〜6mm）、φ5/32〜1/4（直径5/32〜1/4mm）タイプはボス穴があり、連結固定も可能。

●ピスコワンタッチ継手製品選定ガイド一覧PDF（カタログ）

ご注意

本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

日本ピスコ
一般配管ストレートポリウレタンチューブ
柔軟性に優れたウレタンチューブです。小さな曲げ半径を必要とする一般空気圧配管に最適です。
日本ピスコ
一般配管用チューブフィッティングストレート
一般配管用ワンタッチ継手のストレートタイプです。メネジ側から直線方向に配管する際に最適です。クリーンルーム包装仕様もご用意しております。
日本ピスコ
一般配管用チューブフィッティングエルボ
一般配管用ワンタッチ継手のエルボタイプです。取付け後、樹脂本体の取出角度の変更が可能です。クリーンルーム包装仕様もご用意しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
