一般配管用 チューブフィッティング 違径ニップル
- 通常単価(税別)
- 162円～400円
- 税込単価
- 178円～440円
豊富なラインナップのワンタッチ継手。【特長】・一般空気圧配管用ワンタッチ継手。...
詳細情報を確認する- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
樹脂：PBT、金属：黄銅+NIメッキ、シールゴム：NBR
低濃度オゾン対策、ノングリース禁油仕様、クリーンルーム梱包仕様、クリーン洗浄仕様
仕様
| 使用流体 | 空気、水 |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～+60℃（凍結なきこと） |
適用サイズ（チューブサイズ）
| ミリサイズ（mm） | φ4、φ6、φ8、φ10、φ12、φ16 |
|---|---|
| インチサイズ | φ1/8、φ5/32、φ3/16、φ1/4、φ5/16、φ3/8、φ1/2、φ5/8 |
適用サイズ（ネジサイズ）
| メートルオネジ | M5×0.8,M6×1 |
|---|---|
| 管用テーパオネジ | R1/8、R1/4、R3/8、R1/2 |
| メートルメネジ | M5×0.8 |
| 管用テーパメネジ | Rc1/8、Rc1/4、Rc3/8、Rc1/2 |

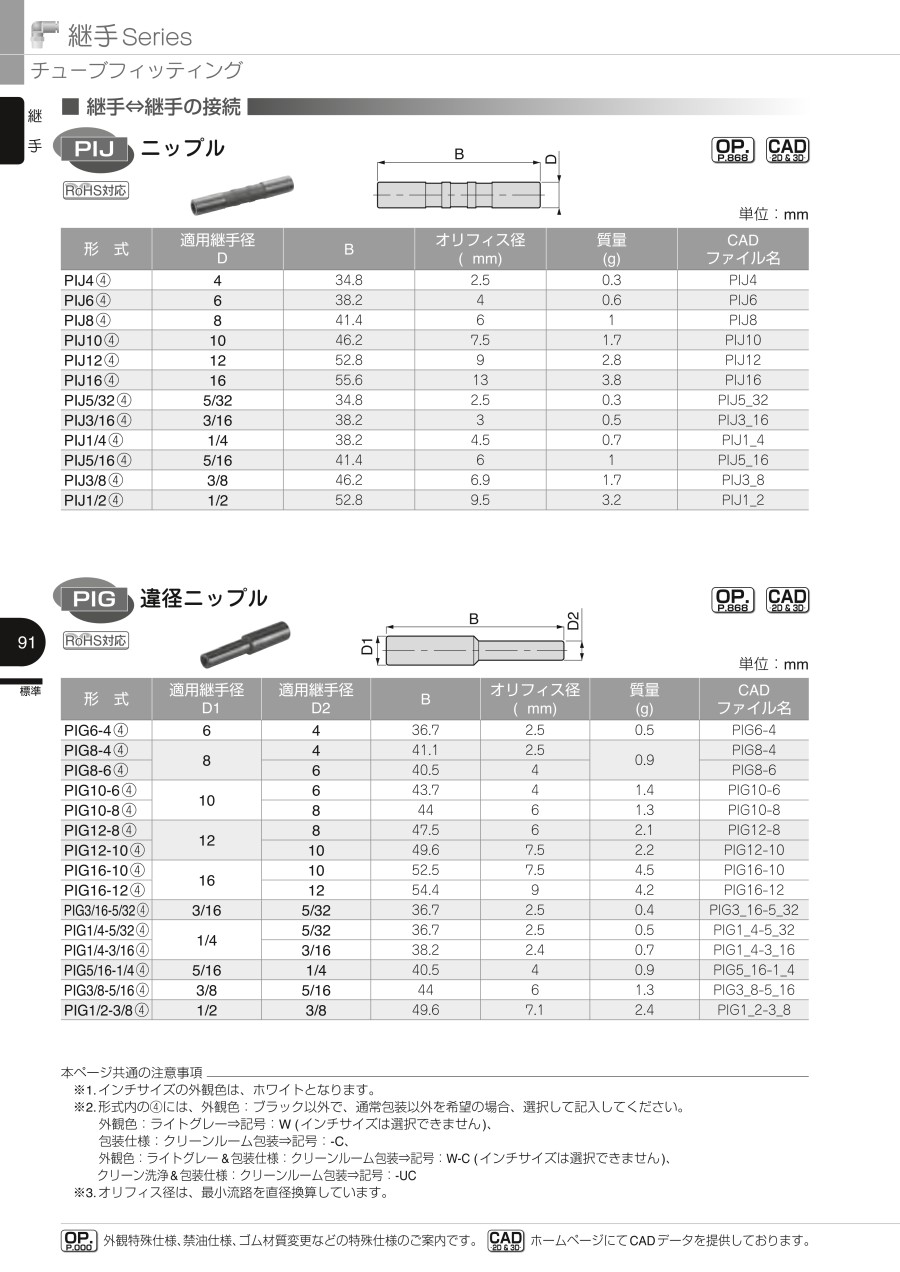

規格表
単位：mm
| 型番 | 適用継手径 φD1 | 適用継手径 φD2 | B | オリフィス径 （φmm） | 質量 （g） |
|---|---|---|---|---|---|
| PIG6-4 | 6 | 4 | 36.7 | 2.5 | 0.5 |
| PIG8-4 | 8 | 4 | 41.1 | 2.5 | 0.9 |
| PIG8-6 | 6 | 40.5 | 4 | ||
| PIG10-6 | 10 | 6 | 43.7 | 4 | 1.4 |
| PIG10-8 | 8 | 44 | 6 | 1.3 | |
| PIG12-8 | 12 | 8 | 47.5 | 6 | 2.1 |
| PIG12-10 | 10 | 49.6 | 7.5 | 2.2 | |
| PIG16-10 | 16 | 10 | 52.5 | 7.5 | 4.5 |
| PIG16-12 | 12 | 54.4 | 9 | 4.2 | |
| PIG3/16-5/32 | 3/16 | 5/32 | 36.7 | 2.5 | 0.4 |
| PIG1/4-5/32 | 1/4 | 5/32 | 36.7 | 2.5 | 0.5 |
| PIG1/4-3/16 | 3/16 | 38.2 | 2.4 | 0.7 | |
| PIG5/16-1/4 | 5/16 | 1/4 | 40.5 | 4 | 0.9 |
| PIG3/8-5/16 | 3/8 | 5/16 | 44 | 6 | 1.3 |
| PIG1/2-3/8 | 1/2 | 3/8 | 49.6 | 7.1 | 2.4 |
商品特長詳細
高性能・高品質
ロック爪がチューブ外周を均等に把持。何年経っても新品同様の着脱感。独自形状の弾性体スリーブでエア漏れをシャットアウト。
業界屈指のバリエーション
違径タイプのサイズが充実。従来では継手が2個必要な場合でも1個の継手で対応。継手使用量を減らせコストとスペースの削減が可能。取付け後、樹脂本体の取出角度の変更が可能。
集中配管が可能
トリプルタイプ（PKD、PKG、PKJ）とトリプルダブルタイプ（PKVD、PKVG）は、コンパクトに集中配管が可能。
クリーン環境内の配管に最適なクリーンルーム包装仕様を用意（オプション）
ふっ素系グリースを使用し、クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。パーティクルや油分を嫌う各種製造工程に最適なクリーン洗浄仕様を用意（クリーンルーム包装仕様にオプション設定）。
クリーンルーム内でHFE（ハイドロフルオロエーテル）による真空超音波洗浄を実施後、脱気包装を実施。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
289円 ( 318円 ) | 在庫品1日目当日出荷可能 |
166円 ( 183円 ) | 6日目 |
319円 ( 351円 ) | 在庫品1日目当日出荷可能 |
308円 ( 339円 ) | 在庫品1日目当日出荷可能 |
181円 ( 199円 ) | 16日目 |
327円 ( 360円 ) | 在庫品1日目当日出荷可能 |
171円 ( 188円 ) | 9日目 |
339円 ( 373円 ) | 在庫品1日目当日出荷可能 |
162円 ( 178円 ) | 8日目 |
327円 ( 360円 ) | 在庫品1日目当日出荷可能 |
366円 ( 403円 ) | 在庫品1日目当日出荷可能 |
193円 ( 212円 ) | 6日目 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
206円 ( 227円 ) | 6日目 |
詳細情報
基本情報
豊富なラインナップのワンタッチ継手。
【特長】
・一般空気圧配管用ワンタッチ継手。
・取り付け後、樹脂本体の取り出し角度の変更が可能。（一部製品）
・豊富なラインナップ。
・集中配管が可能。
・開放リングのアクションがよく、着脱作業が頻繁でも指先が痛くならない。
・シール部に独自形状の弾性体スリーブを使用し、エア漏れをシャットアウト。
・ロック爪がチューブ外周を均等に把持。
・無電解ニッケル付きで、耐腐食性が高く、樹脂本体はブラックで汚れが目立たない。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
