日本ピスコ

一般配管用チューブフィッティング違径ソケットエルボ

Name: 一般配管用 チューブフィッティング 違径ソケットエルボ
Brand: 日本ピスコ
SKU: 221000066692
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 211円～585円

税込単価: 232円～644円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

一般配管用チューブフィッティングプラグ

4.6

通常価格(税別)： 81円 (税込価格：89円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

一般配管用チューブフィッティングレデューサ

4.7

通常価格(税別)： 204円 (税込価格：224円)

通常出荷日：在庫品1日目

豊富なラインナップのワンタッチ継手。【特長】・一般空気圧配管用ワンタッチ継手。...

詳細情報を確認する

周囲温度 (℃)
0::60
使用流体
水 / 空気
継手種類
ソケット・レデューサ
ソケット・レデューサ
違径ソケットエルボ
種類
ワンタッチ継手

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。

未確定：候補が26型番あります。

商品情報
型番リスト
詳細情報

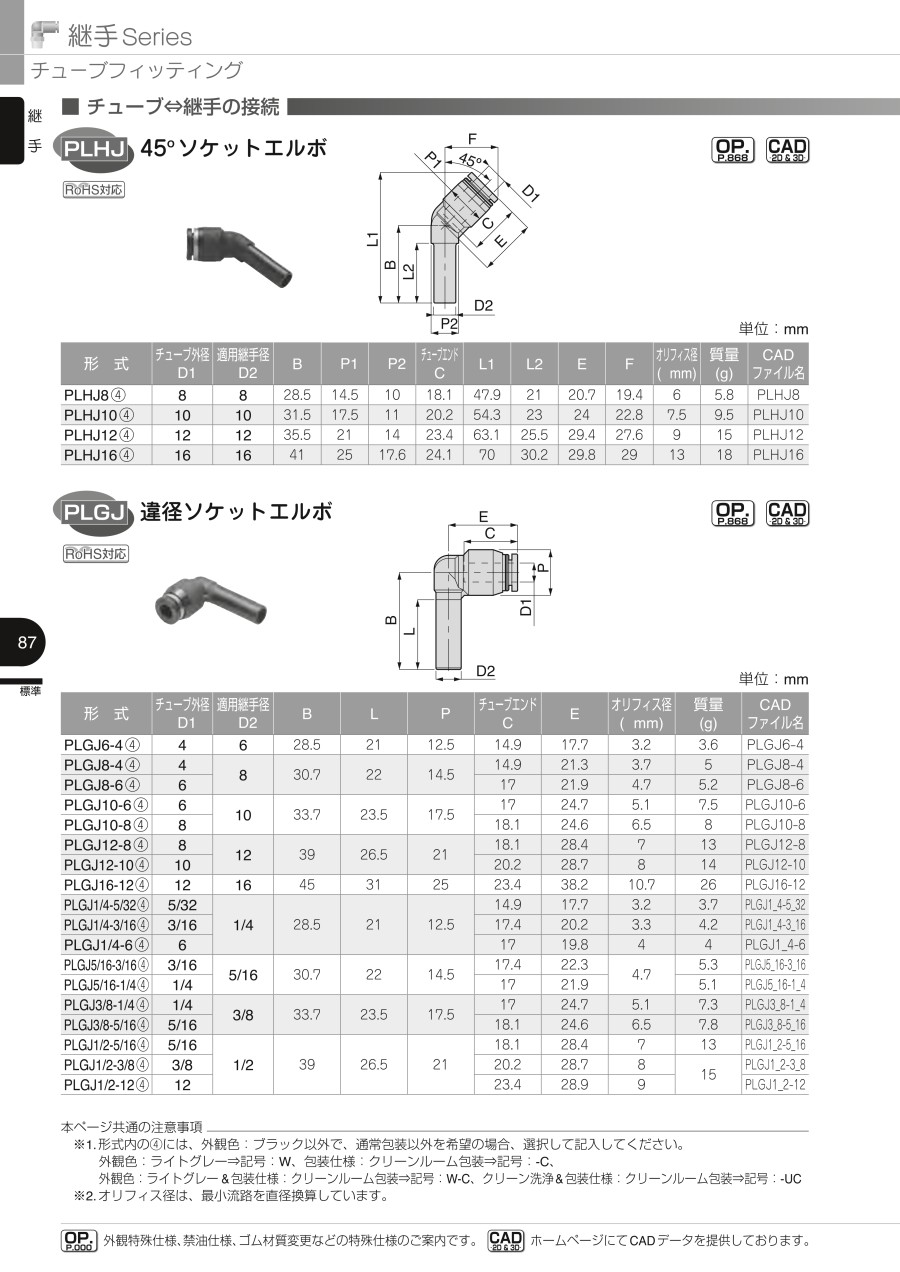

カタログ

商品情報

外形図

製品仕様

樹脂 : PBT、金属 : 黄銅+NIメッキ、シールゴム : NBR 低濃度オゾン対策、ノングリース禁油仕様、クリーンルーム梱包仕様、クリーン洗浄仕様

樹脂：PBT、金属：黄銅+NIメッキ、シールゴム：NBR
低濃度オゾン対策、ノングリース禁油仕様、クリーンルーム梱包仕様、クリーン洗浄仕様

仕様

使用流体	空気、水
最高使用圧力	+1.0MPa
使用真空圧力	-100kPa
使用温度範囲	0～+60℃（凍結なきこと）

適用サイズ

■チューブサイズ

ミリサイズ（mm）	φ4, φ6, φ8, φ10, φ12, φ16
インチサイズ	φ1/8, φ5/32, φ3/16, φ1/4, φ5/16, φ3/8, φ1/2, φ5/8

■ネジサイズ

メートルオネジ	M5×0.8, M6×1
管用テーパオネジ	R1/8, R1/4, R3/8, R1/2
メートルメネジ	M5×0.8
管用テーパメネジ	Rc1/8, Rc1/4, Rc3/8, Rc1/2

規格表

単位：mm

型番	チューブ外径 φD1	適用継手径 φD2	B	L	φP	チューブエンド C	E	オリフィス径（φmm）	質量（g）
PLGJ6-4	4	6	28.5	21	12.5	14.9	17.7	3.2	3.6
PLGJ8-4	4	8	30.7	22	14.5	14.9	21.3	3.7	5
PLGJ8-6	6	8	30.7	22	14.5	17	21.9	4.7	5.2
PLGJ10-6	6	10	33.7	23.5	17.5	17	24.7	5.1	7.5
PLGJ10-8	8	10	33.7	23.5	17.5	18.1	24.6	6.5	8
PLGJ12-8	8	12	39	26.5	21	18.1	28.4	7	13
PLGJ12-10	10	12	39	26.5	21	20.2	28.7	8	14
PLGJ16-12	12	16	45	31	25	23.4	38.2	10.7	26
PLGJ1/4-5/32	5/32	1/4	28.5	21	12.5	14.9	17.7	3.2	3.7
PLGJ1/4-3/16	3/16					17.4	20.2	3.3	4.2
PLGJ1/4-6	6					17	19.8	4	4
PLGJ5/16-3/16	3/16	5/16	30.7	22	14.5	17.4	22.3	4.7	5.3
PLGJ5/16-1/4	1/4	5/16	30.7	22	14.5	17	21.9	4.7	5.1
PLGJ3/8-1/4	1/4	3/8	33.7	23.5	17.5	17	24.7	5.1	7.3
PLGJ3/8-5/16	5/16	3/8	33.7	23.5	17.5	18.1	24.6	6.5	7.8
PLGJ1/2-5/16	5/16	1/2	39	26.5	21	18.1	28.4	7	13
PLGJ1/2-3/8	3/8					20.2	28.7	8	15
PLGJ1/2-12	12					23.4	28.9	9	15

商品特長詳細

高性能・高品質

ロック爪がチューブ外周を均等に把持。何年経っても新品同様の着脱感。独自形状の弾性体スリーブでエア漏れをシャットアウト。

業界屈指のバリエーション

違径タイプのサイズが充実。従来では継手が2個必要な場合でも1個の継手で対応。継手使用量を減らせコストとスペースの削減が可能。取付け後、樹脂本体の取出角度の変更が可能。

集中配管が可能

トリプルタイプ（PKD、 PKG、PKJ）とトリプルダブルタイプ（PKVD、 PKVG）は、コンパクトに集中配管が可能。

クリーン環境内の配管に最適なクリーンルーム包装仕様を用意（オプション）

ふっ素系グリースを使用し、クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。パーティクルや油分を嫌う各種製造工程に最適なクリーン洗浄仕様を用意（クリーンルーム包装仕様にオプション設定）。
クリーンルーム内でHFE（ハイドロフルオロエーテル）による真空超音波洗浄を実施後、脱気包装を実施。

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

適用継手径1

(mm)

包装仕様

開放リング色

樹脂本体色

トラスココード

RoHS?

最小発注数量

9.53	12.7	通常包装仕様	ホワイト	ブラック	-	-	10個
7.94	12.7	通常包装仕様	ホワイト	ブラック	-	-	10個
12	12.7	通常包装仕様	ブラック	ブラック	-	-	10個
4.76	6.35	通常包装仕様	ホワイト	ブラック	-	-	10個
3.97	6.35	通常包装仕様	ホワイト	ブラック	-	-	10個
6	6.35	通常包装仕様	ブラック	ブラック	-	-	10個
6.35	9.53	通常包装仕様	ホワイト	ブラック	-	-	10個
7.94	9.53	通常包装仕様	ホワイト	ブラック	-	-	10個
6.35	7.94	通常包装仕様	ホワイト	ブラック	-	-	10個
4.76	7.94	通常包装仕様	ホワイト	ブラック	-	-	10個
4	6	通常包装仕様	ブラック	ブラック	442-7459	10	4個
4	6	通常包装仕様	ライトグレー	ライトグレー	-	-	10個
4	8	通常包装仕様	ブラック	ブラック	809-5212	-	4個
4	8	通常包装仕様	ライトグレー	ライトグレー	-	-	10個
6	8	通常包装仕様	ブラック	ブラック	442-7475	10	4個
6	8	通常包装仕様	ライトグレー	ライトグレー	-	-	10個
6	10	通常包装仕様	ブラック	ブラック	442-7424	-	2個
6	10	通常包装仕様	ライトグレー	ライトグレー	-	-	10個
8	10	通常包装仕様	ブラック	ブラック	442-7432	10	2個
8	10	クリーンルーム包装仕様	ライトブルー	ライトグレー	-	-	10個
8	10	通常包装仕様	ライトグレー	ライトグレー	-	-	10個
8	12	通常包装仕様	ブラック	ブラック	809-5210	-	10個
8	12	通常包装仕様	ライトグレー	ライトグレー	-	-	10個
10	12	通常包装仕様	ブラック	ブラック	809-5209	10	2個
10	12	通常包装仕様	ライトグレー	ライトグレー	-	-	10個
12	16	通常包装仕様	ブラック	ブラック	809-5211	-	10個

通常単価(税別) (税込単価)	通常出荷日

319円 ( 351円 )	7日目
319円 ( 351円 )	7日目
319円 ( 351円 )	7日目
211円 ( 232円 )	7日目
211円 ( 232円 )	7日目
256円 ( 282円 )	13日目
296円 ( 326円 )	7日目
271円 ( 298円 )	7日目
268円 ( 295円 )	7日目
231円 ( 254円 )	7日目
402円 ( 442円 )	在庫品1日目当日出荷可能
256円 ( 282円 )	7日目
441円 ( 485円 )	在庫品1日目当日出荷可能
282円 ( 310円 )	7日目
441円 ( 485円 )	在庫品1日目当日出荷可能
282円 ( 310円 )	7日目
530円 ( 583円 )	在庫品1日目当日出荷可能
296円 ( 326円 )	13日目
530円 ( 583円 )	在庫品1日目当日出荷可能
368円 ( 405円 )	13日目
330円 ( 363円 )	7日目
358円 ( 394円 )	6日目
319円 ( 351円 )	7日目
585円 ( 644円 )	在庫品1日目当日出荷可能
319円 ( 351円 )	7日目
523円 ( 575円 )	8日目

詳細情報

基本情報

基本情報

豊富なラインナップのワンタッチ継手。
【特長】
・一般空気圧配管用ワンタッチ継手。
・取り付け後、樹脂本体の取り出し角度の変更が可能。（一部製品）
・豊富なラインナップ。
・集中配管が可能。
・開放リングのアクションがよく、着脱作業が頻繁でも指先が痛くならない。
・シール部に独自形状の弾性体スリーブを使用し、エア漏れをシャットアウト。
・ロック爪がチューブ外周を均等に把持。
・無電解ニッケル付きで、耐腐食性が高く、樹脂本体はブラックで汚れが目立たない。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

日本ピスコ
一般配管ストレートポリウレタンチューブ
柔軟性に優れたウレタンチューブです｡小さな曲げ半径を必要とする一般空気圧配管に最適です。
日本ピスコ
一般配管用チューブフィッティングエルボ
一般配管用ワンタッチ継手エルボタイプです。豊富なラインナップを揃えております。
日本ピスコ
一般配管用チューブフィッティングユニオンワイ
一般配管用ワンタッチ継手ユニオンワイタイプです。豊富なラインナップを揃えております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

一般配管用チューブフィッティング違径ソケットエルボのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

エアー取り出し方向変更

満足度：5.02018/05/28

あまり使わない継手なのか、海外メーカーの安いものがありません。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qワンタッチ継手とは何ですか？また、どのように着脱（抜き差し）するのですか？

JIS上の正式な名称は『熱可塑性樹脂チューブ用プッシュイン継手』といい、
エア配管用のプラスチックチューブを接続する為の継手で、チューブを接続する場合は、
継手口に差し込むだけで固定され、チューブを抜く場合は接続口にある開放リングを
押し込みながらチューブを引張ると抜く事が出来ます。

Qワンタッチ継手でエア漏れはありませんか？

ワンタッチ継手では、チューブの外径を弾性体スリーブ(ゴムパッキン)でシールしているため、
チューブ側の傷や変形、異物の噛み込み等によって漏れが発生する要因が少なからずあります。
