日本ピスコ

一般配管用 チューブフィッティング ユニオンエイ

一般配管用 チューブフィッティング ユニオンエイ
通常単価(税別)
300円～791円
税込単価
330円～870円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

一般配管用 チューブフィッティング ユニオンエルボ

日本ピスコ

一般配管用 チューブフィッティング ユニオンエルボ
4.2
通常価格(税別)： 282円 (税込価格：310円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

一般配管用 チューブフィッティング ユニオンティー

日本ピスコ

一般配管用 チューブフィッティング ユニオンティー
4.6
通常価格(税別)： 313円 (税込価格：344円)

通常出荷日：在庫品1日目

豊富なラインナップであらゆる配管に対応するチューブフィッティング。【特長】・条...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
  • 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
  • ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
  • 変更後の寸法は下記リンク（『案内文資料』）をご参照ください。
    『案内文資料』

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が9型番あります。
数量：

商品情報

外形図

単位：mm

外形図

製品仕様

使用流体空気、水（条件有）
最高使用圧力1.0MPa
使用真空圧力-100kPa
使用温度範囲0～+60℃（凍結なきこと）

適用サイズ

■チューブサイズ
ミリサイズ（mm）φ4（直径4mm）、φ6（直径6mm）、φ8（直径8mm）、φ10（直径10mm）、φ12（直径12mm）、φ16（直径16mm）
インチサイズφ1/8（直径1/8inch）、φ5/32（直径5/32inch）、φ3/16（直径3/16inch）、φ1/4（直径1/4inch）、φ5/16（直径5/16inch）、φ3/8（直径3/8inch）、φ1/2（直径1/2inch）、φ5/8（直径5/8inch）
■ネジサイズ
メートルオネジM5×0.8、M6×1
管用テーパオネジR1/8、R1/4、R3/8、R1/2
メートルメネジM5×0.8
管用テーパメネジRc1/8、Rc1/4、Rc3/8、Rc1/2

構造

構造図
  • ※ こちらはエルボタイプとなります。

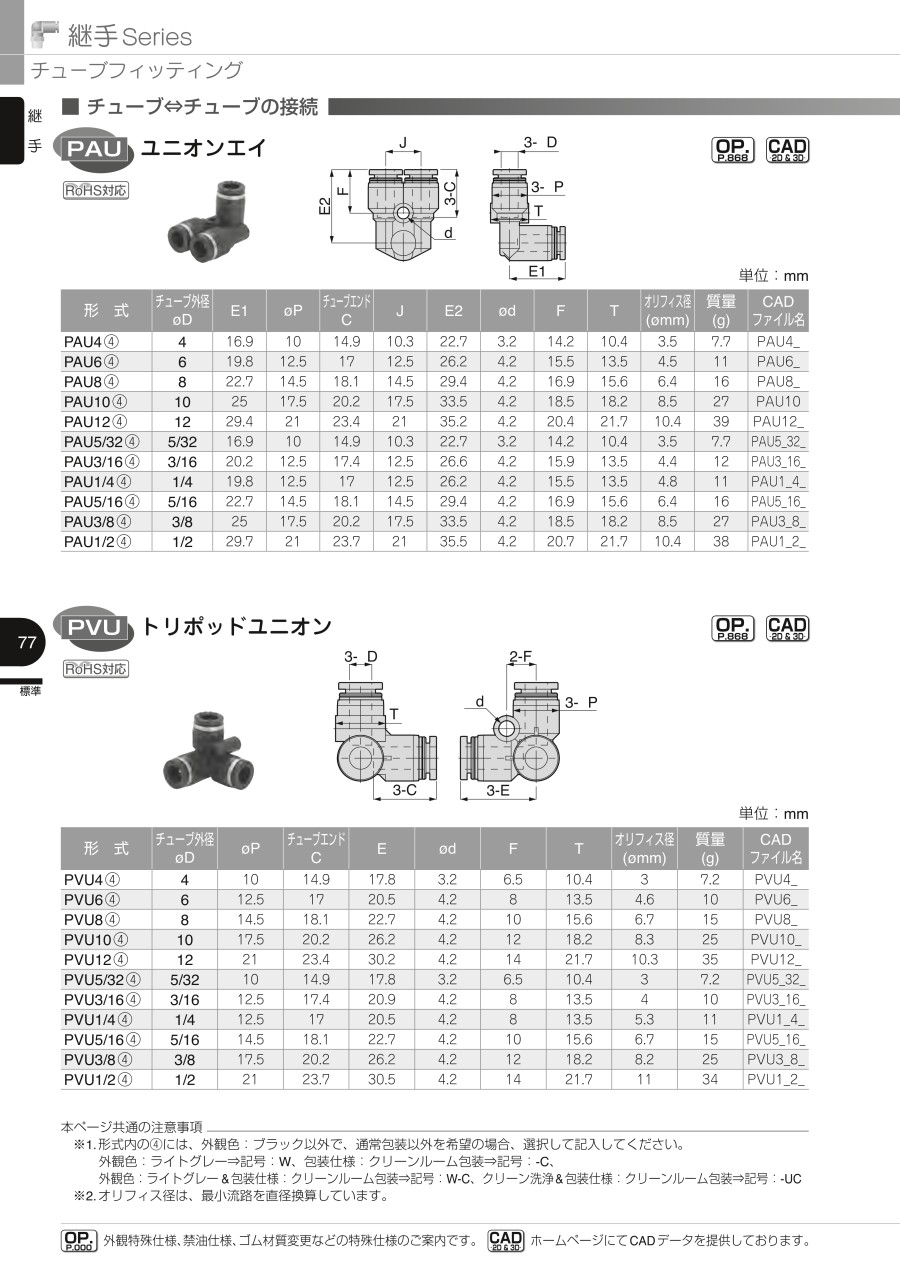

規格表

型番チューブ外径
φD		E1φPチューブエンド
C		JE2φdFTオリフィス径
（φmm）		質量
（g）
PAU4（4）416.91014.910.322.73.214.210.43.57.7
PAU6（4）619.812.51712.526.24.215.513.54.511
PAU8（4）822.714.518.114.529.44.216.915.66.416
PAU10（4）102517.520.217.533.54.218.518.28.527
PAU12（4）1229.42123.42135.24.220.421.710.439
PAU5/32（4）5/3216.91014.910.322.73.214.210.43.57.7
PAU3/16（4）3/1620.212.517.412.526.64.215.913.54.412
PAU1/4（4）1/419.812.51712.526.24.215.513.54.811
PAU5/16（4）5/1622.714.518.114.529.44.216.915.66.416
PAU3/8（4）3/82517.520.217.533.54.218.518.28.527
PAU1/2（4）1/229.72123.72135.54.220.721.710.438

商品特長詳細

タイプ別シリーズ特長

  • 集中配管が可能。トリプルタイプ（PKD、PKG、PKJ）とトリプルダブルタイプ（PKVD、PKVG）は、コンパクトに集中配管が可能。
  • クリーン環境内の配管に最適なクリーンルーム包装仕様を用意。（オプション）ふっ素系グリースを使用し、クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。
  • パーティクルや油分を嫌う各種製造工程に最適なクリーン洗浄仕様を用意。（クリーンルーム包装仕様にオプション設定）クリーンルーム内でHFE（ハイドロフルオロエーテル）による真空超音波洗浄を実施後、脱気包装を実施。

選定サポート情報

型番説明

型式説明

型番リスト

表示件数
  • 1
    • 型番
    PAU4
    PAU6
    PAU6W
    PAU8
    PAU8W
    PAU10
    PAU10W
    PAU12
    PAU12W

    適用チューブ外径1

    (φ)

    外観色

    トラスココード

    		最小発注数量
    4
    標準仕様
    474-2770
    4個
    6
    標準仕様
    474-2788
    10個
    6
    ライトグレー仕様
    -
    10個
    8
    標準仕様
    474-2796
    10個
    8
    ライトグレー仕様
    -
    10個
    10
    標準仕様
    474-2753
    10個
    10
    ライトグレー仕様
    -
    10個
    12
    標準仕様
    474-2761
    10個
    12
    ライトグレー仕様
    -
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    346円
    ( 381円 )
    在庫品1日目当日出荷可能
    360円
    ( 396円 )
    在庫品1日目当日出荷可能
    300円
    ( 330円 )
    7日目
    410円
    ( 451円 )
    在庫品1日目当日出荷可能
    339円
    ( 373円 )
    7日目
    473円
    ( 520円 )
    在庫品1日目当日出荷可能
    379円
    ( 417円 )
    7日目
    791円
    ( 870円 )
    在庫品1日目当日出荷可能
    543円
    ( 597円 )
    7日目
  • 1

    • 詳細情報

    基本情報

    豊富なラインナップであらゆる配管に対応するチューブフィッティング。
    【特長】
    ・条件により水使用も可能。
    ・高性能／高品質。ロック爪がチューブ外周を均等に把持。何年経っても新品同様の着脱感。
    ・独自形状の弾性体スリーブでエア漏れをシャットアウト。
    ・業界屈指のバリエーション。継手が2個必要な場合も1個の継手で対応。
    ・継手使用量を減らせコストとスペースの削減が可能。取付け後、樹脂本体の取出角度の変更が可能。
    【用途】
    ・直角方向に2分岐チューブ接続。
    ・ボス穴があり、壁面への固定や、連結固定も可能。

    ●ピスコワンタッチ継手製品 選定ガイド 一覧PDF（カタログ）

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    • 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
    • ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
    • 変更後の寸法は下記リンク（『案内文資料』）をご参照ください。
      『案内文資料』

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    一般配管用 チューブフィッティング ユニオンエイのレビュー
    4.6平均満足度：4.63件のレビュー
    配管の分岐用
    5
    満足度：5.02018/11/29
    信頼できるピスコ製の継ぎ手。即納で安価なので大変ありがたいです
    1人が参考にしています。
    新規設備に使用しています
    4
    満足度：4.02022/03/09
    当社で新規に導入した生産設備装置のエアー配管に使用しています。社内のエアー配管設備でこのメーカー品をよく使っていることも...もっと読む
    0人が参考にしています。
    治具製作
    5
    満足度：5.02020/05/14
    エア回路の分岐するために使用しました。用途に適した形状も選べてよかったです。
    0人が参考にしています。
    3件全て見る
