日本ピスコ

一般配管用チューブフィッティングメスストレート

Name: 一般配管用 チューブフィッティング メスストレート
Brand: 日本ピスコ
SKU: 221000066524
Rating: 4.7 (16 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（16件）

この商品のFAQをみる（2件）

通常単価(税別): 176円～613円

税込単価: 194円～674円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

一般配管用チューブフィッティングストレート

4.7

通常価格(税別)： 157円 (税込価格：173円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

一般配管用チューブフィッティングエルボ

4.6

通常価格(税別)： 202円 (税込価格：222円)

通常出荷日：在庫品1日目

ロック爪がチューブ外周を均等に把持するワンタッチ継手。【特長】・一般配管用ワン...

詳細情報を確認する

本体材質
黄銅
ねじ部材質
黄銅
シール材材質
NBR
使用流体
水 / 空気
継手種類
ねじ取付方向
ねじ取付方向
メスストレート
種類
ワンタッチ継手
使用温度範囲
0～60℃（凍結なきこと）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が43型番あります。

商品情報
型番リスト
詳細情報

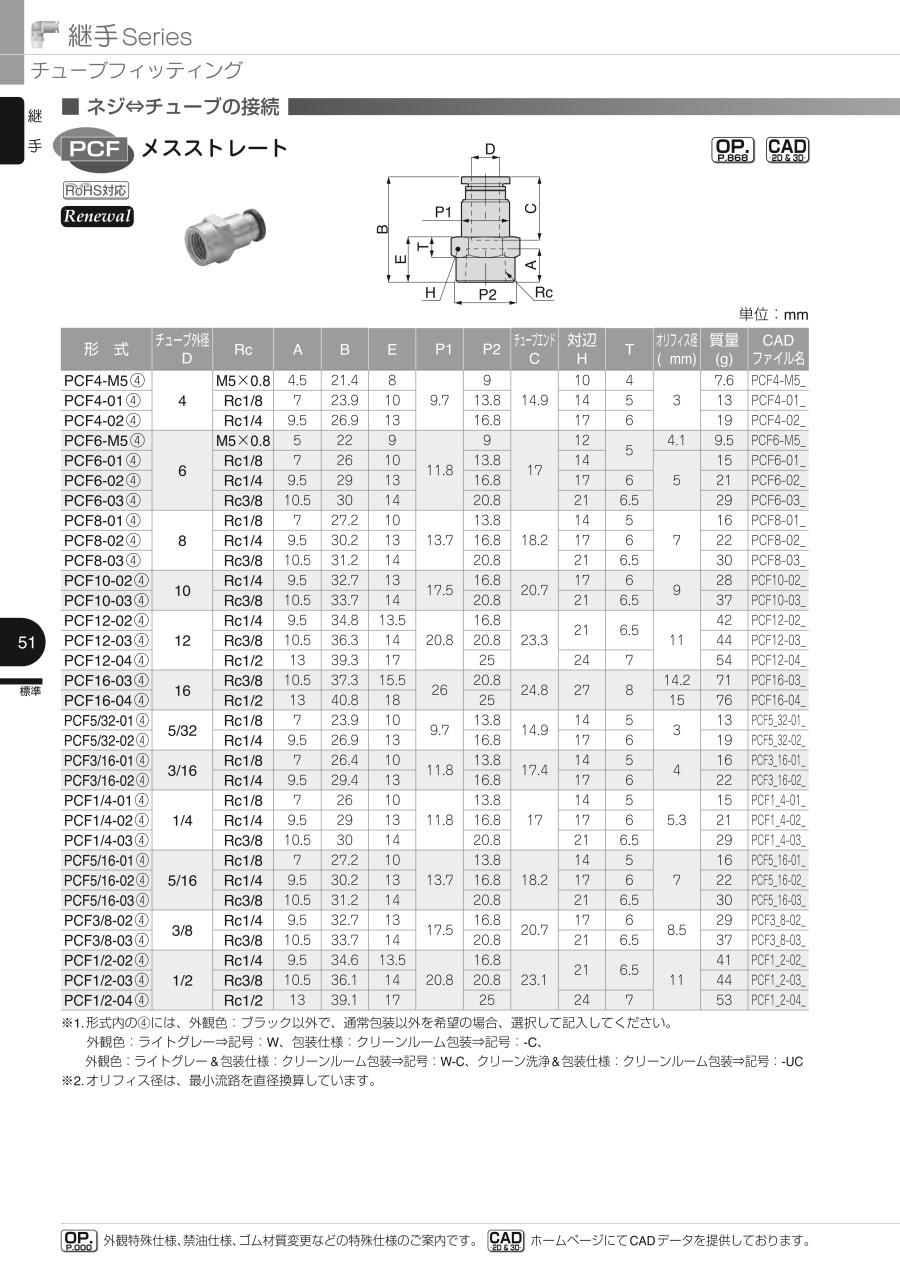

カタログ

商品情報

外形図

新形状

現行品

製品仕様

外観

新形状

現行品

製品仕様

使用流体	空気、水
最高使用圧力	1.0MPa
使用真空圧力	-100kPa
使用温度範囲	0～60℃(凍結なきこと)

適用サイズ

チューブサイズ

ミリサイズ(mm)	φ4, φ6, φ8, φ10, φ12, φ16
インチサイズ	φ1/8, φ5/32, φ3/16, φ1/4, φ5/16, φ3/8, φ1/2, φ5/8

ネジサイズ

メートルオネジ	M5×0.8, M6×1
管用テーパオネジ	R1/8, R1/4, R3/8, R1/2
メートルメネジ	M5×0.8
管用テーパメネジ	Rc1/8, Rc1/4, Rc3/8, Rc1/2

規格表

形式	チューブ外径 φD	Rc	A	B	E	φP1	φP2	チューブエンド C	対辺 H	T	オリフィス径（φmm）	質量（g）
PCF4-M5（4）	4	M5×0.8	4.5	21.4	8	9.7	9	14.9	10	4	3	7.6
PCF4-01（4）		Rc1/8	7	23.9	10		13.8		14	5		13
PCF4-02（4）		Rc1/4	9.5	26.9	13		16.8		17	6		19
PCF6-M5（4）	6	M5×0.8	5	22	9	11.8	9	17	12	5	4.1	9.5
PCF6-01（4）		Rc1/8	7	26	10		13.8		14	5	5	15
PCF6-02（4）		Rc1/4	9.5	29	13		16.8		17	6		21
PCF6-03（4）		Rc3/8	10.5	30	14		20.8		21	6.5		29
PCF8-01（4）	8	Rc1/8	7	27.2	10	13.7	13.8	18.2	14	5	7	16
PCF8-02（4）		Rc1/4	9.5	30.2	13		16.8		17	6		22
PCF8-03（4）		Rc3/8	10.5	31.2	14		20.8		21	6.5		30
PCF10-02（4）	10	Rc1/4	9.5	32.7	13	17.5	16.8	20.7	17	6	9	28
PCF10-03（4）	10	Rc3/8	10.5	33.7	14	17.5	20.8	20.7	21	6.5	9	37
PCF12-02（4）	12	Rc1/4	9.5	34.8	13.5	20.8	16.8	23.3	21	6.5	11	42
PCF12-03（4）		Rc3/8	10.5	36.3	14		20.8		21	6.5		44
PCF12-04（4）		Rc1/2	13	39.3	17		25		24	7		54
PCF16-03（4）	16	Rc3/8	10.5	37.3	15.5	26	20.8	24.8	27	8	14.2	71
PCF16-04（4）	16	Rc1/2	13	40.8	18	26	18	24.8	27	8	15	76
PCF5/32-01（4）	5/32	Rc1/8	7	23.9	10	9.7	13.8	14.9	14	5	3	13
PCF5/32-02（4）	5/32	Rc1/4	9.5	26.9	13	9.7	16.8	14.9	17	6	3	19
PCF3/16-01（4）	3/16	Rc1/8	7	26.4	10	11.8	13.8	17.4	14	5	4	16
PCF3/16-02（4）	3/16	Rc1/4	9.5	29.4	13	11.8	16.8	17.4	17	6	4	22
PCF1/4-01（4）	1/4	Rc1/8	7	26	10	11.8	13.8	17	14	5	5.3	15
PCF1/4-02（4）		Rc1/4	9.5	29	13		16.8		17	6		21
PCF1/4-03（4）		Rc3/8	10.5	30	14		20.8		21	6.5		29
PCF5/16-01（4）	5/16	Rc1/8	7	27.2	10	13.7	13.8	18.2	14	5	7	16
PCF5/16-02（4）		Rc1/4	9.5	30.2	13		16.8		17	6		22
PCF5/16-03（4）		Rc3/8	10.5	31.2	14		20.8		21	6.5		30
PCF3/8-02（4）	3/8	Rc1/4	9.5	32.7	13	17.5	16.8	20.7	17	6	8.5	29
PCF3/8-03（4）	3/8	Rc3/8	10.5	33.7	14	17.5	20.8	20.7	21	6.5	8.5	37
PCF1/2-02（4）	1/2	Rc1/4	9.5	34.6	13.5	20.8	16.8	23.1	21	6.5	11	41
PCF1/2-03（4）		Rc3/8	10.5	36.1	14		20.8		21	6.5		44
PCF1/2-04（4）		Rc1/2	13	39.1	17		25		24	7		53

※1. 形式内の（4）には、外観色：ブラック以外で、通常包装以外を希望の場合、選択して記入してください。
外観色：ライトグレー⇒記号：W、包装仕様：クリーンルーム包装⇒記号：-C、
外観色：ライトグレー&包装仕様：クリーンルーム包装⇒記号：W-C、クリーン洗浄&包装仕様：クリーンルーム包装⇒記号：-UC
※2. オリフィス径は、最小流路を直径換算しています。

使用例

接続部着脱方法

1.チューブの着脱方法

（1）.チューブの装着
チューブフィッティング（ワンタッチ継手）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。装着の際は、デジタルカタログ内の掲載商品の注意事項「6.チューブ装着上の注意」を参考に装着してください。

（2）.チューブの取外し
チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。取外しの際は、必ずエアを止めてから行ってください。

2.ネジの締付方法

（1）.ネジの締付け
ネジの締付けには、外径六角部をスパナ、またはインパクトレンチで締める方式の物と内径六角部を六角レンチで締める方式の物（継手間のスペースを小さく取れる）があります。
締付ける際は、デジタルカタログ内の掲載商品の注意事項「8.本体取付上の注意」の表2.締付けトルク及びシーロック色、ガスケット材質を参考に締付けてください。

商品特長詳細

取り付け後、樹脂本体の取り出し角度の変更が可能。

集中配管が可能。
トリプルタイプ（PKD、PKG、PKJ）とトリプルダブルタイプ（PKVD、PKVG）は、コンパクトに集中配管が可能。

パーティクルや油分を嫌う各種製造工程に最適なクリーン洗浄仕様を用意。（クリーンルーム包装仕様にオプション設定）クリーンルーム内でHFE（ハイドロフルオロエーテル）による真空超音波洗浄を実施後、脱気包装を実施。

高性能・高品質

ロック爪がチューブ外周を均等に把持。何年経っても新品同様の着脱感。
独自形状の弾性体スリーブでエア漏れをシャットアウト。

業界屈指のバリエーション

違径タイプのサイズが充実。従来では継手が2個必要な場合でも1個の継手で対応。
継手使用量を減らせコストとスペースの削減が可能。

クリーン環境内の配管に最適なクリーンルーム包装仕様を用意。（オプション）

フッ素系グリースを使用し、クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。

シール部に独自形状の弾性スリーブを使用し、エア漏れシャットアウト。

開放リングを押した状態

開放リングを押すとロック爪が倒れて隠れる。

通常の状態

ロック爪がチューブ外周を均等には把持。脱着感が最初とほとんど変わらない。
開放リングから指を離すと細かなロック爪が見える。

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

接続ねじの種類1

ねじの呼び 1

包装仕様

オリフィス径

(mm)

開放リング色

トラスココード

全長

(mm)

RoHS?

最小発注数量

6.35	Rc	1/8	通常包装仕様	5.3	ホワイト	-	26	-	10個
6.35	Rc	1/4	通常包装仕様	5.3	ホワイト	-	29	-	10個
9.53	Rc	1/4	通常包装仕様	8.5	ホワイト	-	32.7	-	4個
9.53	Rc	3/8	通常包装仕様	8.5	ホワイト	-	33.7	-	10個
4	Rc	1/8	通常包装仕様	3	ブラック	290-9430	23.9	10	10個
4	Rc	1/8	クリーンルーム包装仕様	3	ライトブルー	-	23.9	-	10個
4	Rc	1/8	通常包装仕様	3	ライトグレー	-	23.9	-	10個
4	Rc	1/4	通常包装仕様	3	ブラック	809-5181	26.9	10	10個
4	Rc	1/4	クリーンルーム包装仕様	3	ライトブルー	-	26.9	-	10個
4	Rc	1/4	通常包装仕様	3	ライトグレー	-	26.9	-	10個
7.94	Rc	1/8	通常包装仕様	7	ホワイト	-	27.2	-	10個
7.94	Rc	1/4	通常包装仕様	7	ホワイト	-	30.2	-	10個
7.94	Rc	3/8	通常包装仕様	7	ホワイト	-	31.2	-	10個
3.97	Rc	1/8	通常包装仕様	3	ホワイト	-	23.9	-	10個
3.97	Rc	1/4	通常包装仕様	3	ホワイト	-	26.9	-	10個
6	Rc	1/8	通常包装仕様	5	ブラック	290-9448	26	10	10個
6	Rc	1/8	クリーンルーム包装仕様	5	ライトブルー	-	26	-	10個
6	Rc	1/8	通常包装仕様	5	ライトグレー	-	26	-	10個
6	Rc	1/4	通常包装仕様	5	ブラック	290-9456	29	10	10個
6	Rc	1/4	クリーンルーム包装仕様	5	ライトブルー	-	29	-	10個
6	Rc	1/4	通常包装仕様	5	ライトグレー	-	29	-	10個
6	Rc	3/8	通常包装仕様	5	ブラック	-	30	-	10個
6	M	M5×0.8	通常包装仕様	4.1	ブラック	-	22	-	10個
8	Rc	1/8	通常包装仕様	7	ブラック	290-9464	27.2	10	4個
8	Rc	1/8	通常包装仕様	7	ライトグレー	-	27.2	-	10個
8	Rc	1/4	通常包装仕様	7	ブラック	290-9472	30.2	10	10個
8	Rc	1/4	クリーンルーム包装仕様	7	ライトブルー	-	30.2	-	10個
8	Rc	1/4	通常包装仕様	7	ライトグレー	-	30.2	-	10個
8	Rc	3/8	通常包装仕様	7	ブラック	290-9481	31.2	10	10個
8	Rc	3/8	クリーンルーム包装仕様	7	ライトブルー	-	31.2	-	10個
8	Rc	3/8	通常包装仕様	7	ライトグレー	-	31.2	-	10個
10	Rc	1/4	通常包装仕様	9	ブラック	290-9499	32.7	10	10個
10	Rc	1/4	クリーンルーム包装仕様	9	ライトブルー	-	32.7	-	10個
10	Rc	1/4	通常包装仕様	9	ライトグレー	-	32.7	-	10個
10	Rc	3/8	通常包装仕様	9	ブラック	290-9502	33.7	10	10個
10	Rc	3/8	クリーンルーム包装仕様	9	ライトブルー	-	33.7	-	10個
10	Rc	3/8	通常包装仕様	9	ライトグレー	-	33.7	-	10個
12	Rc	1/4	通常包装仕様	11	ブラック	290-9511	34.8	10	10個
12	Rc	1/4	クリーンルーム包装仕様	11	ライトブルー	-	34.8	-	10個
12	Rc	1/4	通常包装仕様	11	ライトグレー	-	34.8	-	10個
12	Rc	3/8	通常包装仕様	11	ブラック	290-9529	36.3	10	10個
12	Rc	3/8	クリーンルーム包装仕様	11	ライトブルー	-	36.3	-	10個
12	Rc	3/8	通常包装仕様	11	ライトグレー	-	36.3	-	10個

通常単価(税別) (税込単価)	通常出荷日

256円 ( 282円 )	在庫品1日目当日出荷可能
308円 ( 339円 )	在庫品1日目当日出荷可能
382円 ( 420円 )	在庫品1日目当日出荷可能
474円 ( 521円 )	在庫品1日目当日出荷可能
243円 ( 267円 )	在庫品1日目当日出荷可能
293円 ( 322円 )	7日目
193円 ( 212円 )	7日目
307円 ( 338円 )	在庫品1日目当日出荷可能
331円 ( 364円 )	7日目
249円 ( 274円 )	7日目
240円 ( 264円 )	7日目
243円 ( 267円 )	7日目
324円 ( 356円 )	7日目
176円 ( 194円 )	7日目
249円 ( 274円 )	7日目
256円 ( 282円 )	在庫品1日目当日出荷可能
388円 ( 427円 )	在庫品1日目当日出荷可能
268円 ( 295円 )	8日目
308円 ( 339円 )	在庫品1日目当日出荷可能
466円 ( 513円 )	在庫品1日目当日出荷可能
323円 ( 355円 )	6日目
367円 ( 404円 )	6日目
226円 ( 249円 )	13日目
424円 ( 466円 )	在庫品1日目当日出荷可能
271円 ( 298円 )	7日目
332円 ( 365円 )	在庫品1日目当日出荷可能
488円 ( 537円 )	在庫品1日目当日出荷可能
347円 ( 382円 )	7日目
435円 ( 479円 )	在庫品1日目当日出荷可能
548円 ( 603円 )	9日目
363円 ( 399円 )	7日目
371円 ( 408円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	7日目
356円 ( 392円 )	7日目
461円 ( 507円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	7日目
338円 ( 372円 )	7日目
485円 ( 534円 )	在庫品1日目当日出荷可能
613円 ( 674円 )	7日目
447円 ( 492円 )	7日目
488円 ( 537円 )	在庫品1日目当日出荷可能
562円 ( 618円 )	7日目
410円 ( 451円 )	7日目

詳細情報

基本情報

基本情報

ロック爪がチューブ外周を均等に把持するワンタッチ継手。
【特長】
・一般配管用ワンタッチ継手で種類が豊富
・開放リングのアクションがよく、着脱作業が頻繁でも指先が痛くならない。指で押した感覚がハッキリわかる
・シール部に独自形状の弾性体スリーブを使用し、エア漏れをシャットアウト
・無電解ニッケルメッキで、耐腐食性が高い
・標準仕様で水使用可能、金型温調配管にも最適

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

日本ピスコ
一般配管ストレートポリウレタンチューブ
柔軟性に優れたウレタンチューブです｡小さな曲げ半径を必要とする一般空気圧配管に最適です。
日本ピスコ
一般配管用チューブフィッティングストレート
一般配管用ワンタッチ継手ストレートタイプです。豊富なラインナップを揃えております。
日本ピスコ
一般配管用チューブフィッティングエルボ
一般配管用ワンタッチ継手エルボタイプです。豊富なラインナップを揃えております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

一般配管用チューブフィッティングメスストレートのレビュー

4.7平均満足度：4.716件のレビュー

星5
81%
星4
13%
星3
6%
星2
0%
星1
0%

ゲーム筐体製作

満足度：5.02019/08/31

ゲーム筐体に使用するホースの接続に使用した。今のところ特に問題はなく使用できている。

1人が参考にしています。

チューブとRねじの接続

満足度：5.02023/01/27

10個単位でしか購入できないが、価格が安く品質に問題はない。

0人が参考にしています。

金型組込み部品として

満足度：3.02022/09/01

メーカー純正品なので品質は問題ありませんミスミさん発注でと納期がすぐわかるので助かります

0人が参考にしています。

治具

満足度：5.02022/04/06

吸着が必要な治具に使用しました。チューブとカプラが接続できてとても便利です。

0人が参考にしています。

エアー配管接続用に

満足度：4.02021/05/25

オスネジがでている配管にエアーホースを接続する為に購入。問題なく使用できてます。

0人が参考にしています。

16件全て見る

よくあるご質問（FAQ）

Qワンタッチ継手とは何ですか？また、どのように着脱（抜き差し）するのですか？

:JIS上の正式な名称は『熱可塑性樹脂チューブ用プッシュイン継手』といい、
エア配管用のプラスチックチューブを接続する為の継手で、チューブを接続する場合は、
継手口に差し込むだけで固定され、チューブを抜く場合は接続口にある開放リングを
押し込みながらチューブを引張ると抜く事が出来ます。

Qワンタッチ継手でエア漏れはありませんか？

ワンタッチ継手では、チューブの外径を弾性体スリーブ(ゴムパッキン)でシールしているため、
チューブ側の傷や変形、異物の噛み込み等によって漏れが発生する要因が少なからずあります。
