メカニカル部品技術窓口
一般配管用 チューブフィッティング ブランチユニオンワイ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

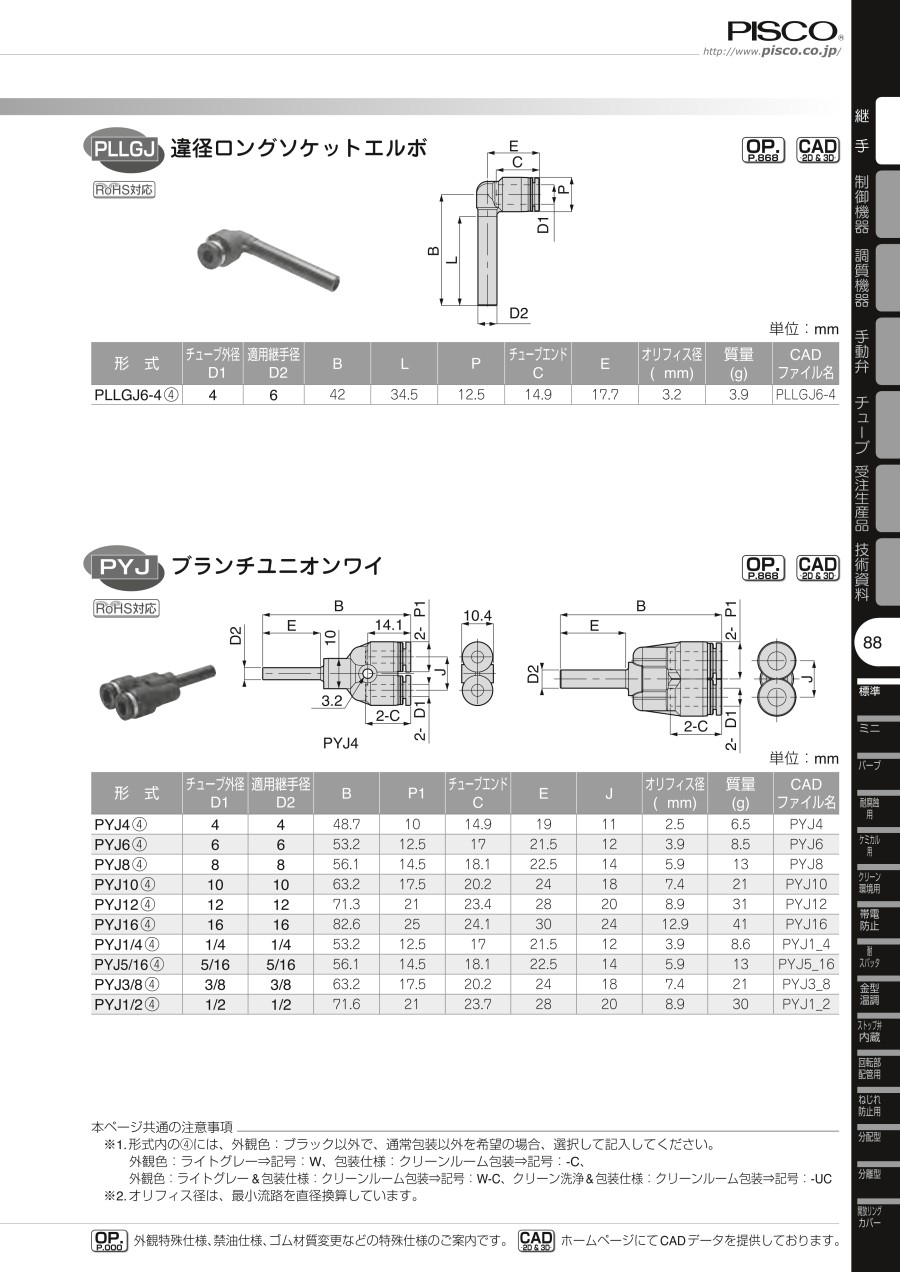

外形図
単位：mm
製品仕様
| 使用流体 | 空気、水（条件有） |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～+60℃ （凍結なきこと） |
適用サイズ
| ミリサイズ（mm） | φ4（直径4mm）、φ6（直径6mm）、φ8（直径8mm）、φ10（直径10mm）、φ12（直径12mm）、φ16（直径16mm） |
|---|---|
| インチサイズ | φ1/8（直径1/8inch）、φ5/32（直径5/32inch）、φ3/16（直径3/16inch）、φ1/4（直径1/4inch）、φ5/16（直径5/16inch）、φ3/8（直径3/8inch）、φ1/2（直径1/2inch）、φ5/8（直径5/8inch） |
| メートルオネジ | M5×0.8、M6×1 |
|---|---|
| 管用テーパオネジ | R1/8、R1/4、R3/8、R1/2 |
| メートルメネジ | M5×0.8 |
| 管用テーパメネジ | Rc1/8、Rc1/4、Rc3/8、Rc1/2 |
構造
- ※ こちらはエルボタイプとなります。
規格表
| 型番 | チューブ外径 φD1 | 適用継手径 φD2 | B | φP1 | チューブエンド C | E | J | オリフィス径 （φmm） | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|
| PYJ4（4） | 4 | 4 | 48.7 | 10 | 14.9 | 19 | 11 | 2.5 | 6.5 |
| PYJ6（4） | 6 | 6 | 53.2 | 12.5 | 17 | 21.5 | 12 | 3.9 | 8.5 |
| PYJ8（4） | 8 | 8 | 56.1 | 14.5 | 18.1 | 22.5 | 14 | 5.9 | 13 |
| PYJ10（4） | 10 | 10 | 63.2 | 17.5 | 20.2 | 24 | 18 | 7.4 | 21 |
| PYJ12（4） | 12 | 12 | 71.3 | 21 | 23.4 | 28 | 20 | 8.9 | 31 |
| PYJ16（4） | 16 | 16 | 82.6 | 25 | 24.1 | 30 | 24 | 12.9 | 41 |
商品特長詳細
タイプ別シリーズ特長
- 集中配管が可能。トリプルタイプ（PKD、PKG、PKJ）とトリプルダブルタイプ（PKVD、PKVG）は、コンパクトに集中配管が可能。
- クリーン環境内の配管に最適なクリーンルーム包装仕様を用意。（オプション）ふっ素系グリースを使用し、クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。
- パーティクルや油分を嫌う各種製造工程に最適なクリーン洗浄仕様を用意。（クリーンルーム包装仕様にオプション設定）クリーンルーム内でHFE（ハイドロフルオロエーテル）による真空超音波洗浄を実施後、脱気包装を実施。
選定サポート情報
型番説明
型番リスト
詳細情報
基本情報
豊富なラインナップであらゆる配管に対応するチューブフィッティング。
【特長】
・条件により水使用も可能。
・高性能／高品質。ロック爪がチューブ外周を均等に把持。何年経っても新品同様の着脱感。
・独自形状の弾性体スリーブでエア漏れをシャットアウト。
・業界屈指のバリエーション。従来では継手が2個必要な場合でも1個の継手で対応。
・継手使用量を減らせコストとスペースの削減が可能。取付け後、樹脂本体の取出角度の変更が可能。
【用途】
・ワンタッチ継手から直線方向に2分岐チューブ接続。片側がニップルで、継手に直接接続でき着脱が簡単。
・φ4（直径4mm）タイプはボス穴があり、連結固定も可能。
●ピスコワンタッチ継手製品 選定ガイド 一覧PDF（カタログ）
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
