一般配管用 チューブフィッティング ブランチトリプルダブル

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
未確定:候補が7型番あります。
数量:

商品情報

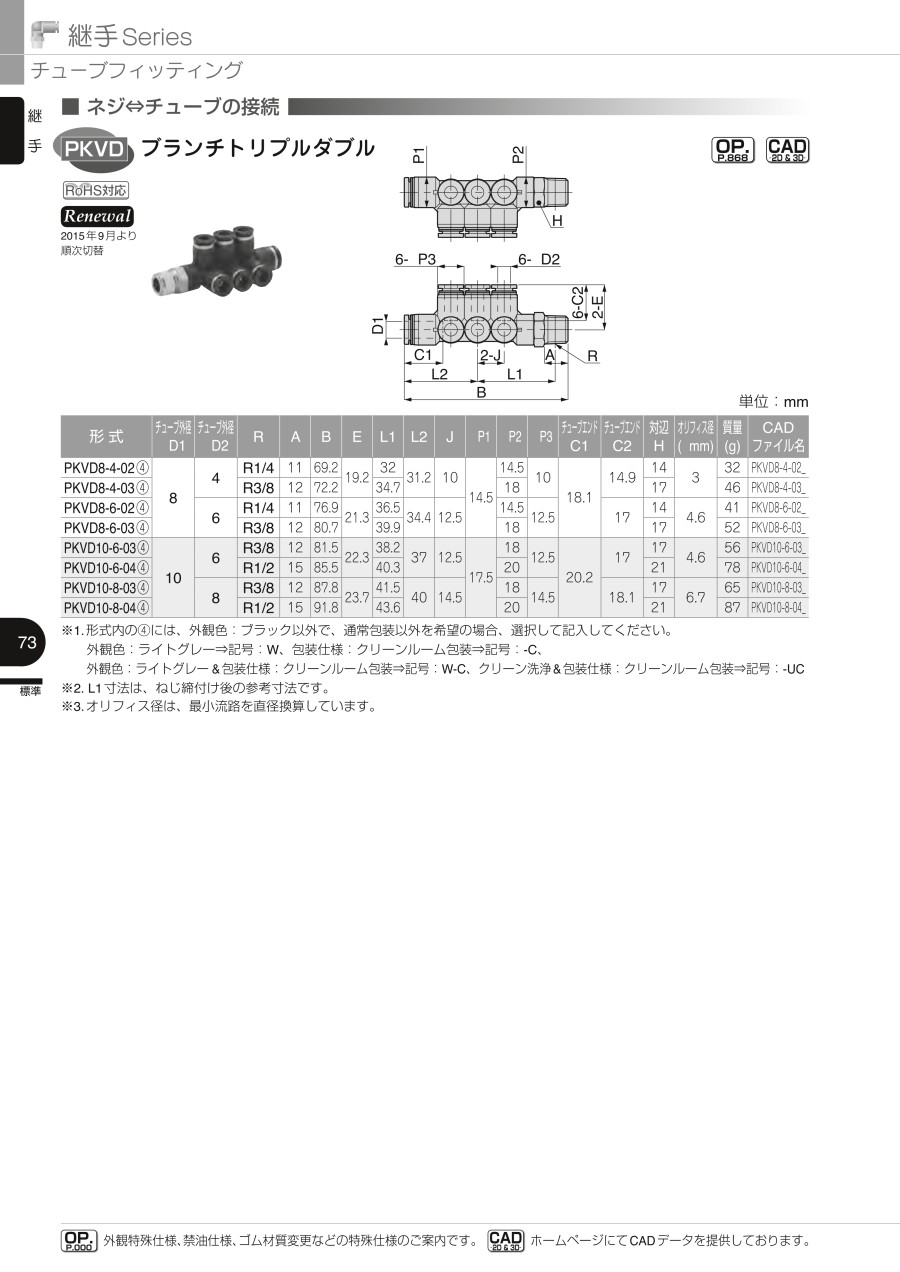

外形図

一般配管用 チューブフィッティング ブランチトリプルダブル 外形図

製品仕様

  • 外観色:ブラック

規格表

単位:mm
型番チューブ外径RABEL1L2JφP1φP2φP3チューブエンド対辺
H
オリフィス径
(φmm)
質量
(g)
φD1φD2C1C2
PKVD8-4-0284R1/41169.219.23231.21014.514.51018.114.914332
PKVD8-4-03R3/81272.234.7181746
PKVD8-6-026R1/41176.921.336.534.412.514.512.517144.641
PKVD8-6-03R3/81280.739.9181752
PKVD10-6-03106R3/81281.522.338.23712.517.51812.520.217174.656
PKVD10-6-04R1/21585.540.3202178
PKVD10-8-038R3/81287.823.741.54014.51814.518.1176.765
PKVD10-8-04R1/21591.843.6202187

※ L1寸法は、ねじ締付け後の参考寸法です。
※ オリフィス径は、最小流路を直径換算しています。

型番リスト

表示件数

適用チューブ外径1

(φ)

適用チューブ外径2

(φ)

ねじの呼び 1

トラスココード

最小発注数量
8
4
3/8
-
10個
8
6
1/4
809-5207
2個
8
6
3/8
-
10個
10
6
3/8
-
10個
10
6
1/2
-
2個
10
8
3/8
809-5203
2個
10
8
1/2
809-5204
2個
通常単価(税別) (税込単価)
通常出荷日
650
( 715 )
7日目
788
( 867 )
在庫品1日目当日出荷可能
677
( 745 )
7日目
787
( 866 )
7日目
1,058
( 1,164 )
在庫品1日目当日出荷可能
796
( 876 )
在庫品1日目当日出荷可能
946
( 1,041 )
在庫品1日目当日出荷可能

詳細情報

基本情報

一般配管用標準型ワンタッチ継手。
【特長】
・豊富なラインナップです。
・取付け後、樹脂本体の取り出し角度の変更が可能です。
・17形状をリニューアル、軽量化を実現。
・高性能・高品質。ロック爪がチューブ外周を均等に把持。何年経っても新品同様の着脱感。独自形状の弾性体スリーブでエア漏れをシャットアウト。
・集中配管が可能です。
・違径タイプのサイズが充実。従来では継手が2個必要な場合でも1個の継手で対応。継手使用量を減らせコストとスペースの削減が可能。
・クリーン環境内の配管に最適なクリーンルーム包装仕様 (オプション)。グリースにフッ素系グリースを使用し、クリーンエアで清浄後、クリーンルーム(ISOクラス6相当)内にて包装。
・パーティクルや油分を嫌う各種製造工程に最適なクリーン洗浄仕様 (オプション)。クリーンルーム内でHFE(ハイドロフルオロエーテル)による真空超音波洗浄を実施後、脱気包装を実施。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
