商品情報

外形図

製品仕様

外観色：ブラック
※PKD8-6-02W、PKD10-8-03Wはライトグレー

規格表

単位：mm

型番	チューブ外径		R	A	B	E	L1	L2	J	φP1	φP2	φP3	チューブエンド		対辺 H	オリフィス径（φmm）	質量（g）
型番	φD1	φD2	R	A	B	E	L1	L2	J	φP1	φP2	φP3	C1	C2	対辺 H	オリフィス径（φmm）	質量（g）
PKD6-4-01	6	4	R1/8	8	65.4	18.4	32.1	29.3	10	12.5	12.5	10	17	14.9	12	3	21
PKD8-4-02	8	4	R1/4	11	69.2	19.2	32	31.2	10	14.5	14.5	10	18.1	14.9	14	3	28
PKD8-6-02		6			76.9	21.3	36.5	34.4	12.5			12.5		17		4.6	35
PKD8-6-02W		6			76.9	21.3	36.5	34.4	12.5			12.5		17		4.6	35
PKD10-8-03	10	8	R3/8	12	87.8	23.7	41.5	40	14.5	17.5	18	14.5	20.2	18.1	17	6.7	50
PKD10-8-03W	10	8	R3/8	12	87.8	23.7	41.5	40	14.5	17.5	18	14.5	20.2	18.1	17	6.7	50

※ L1寸法は、ねじ締付け後の参考寸法です。
※ オリフィス径は、最小流路を直径換算しています。

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

適用チューブ外径2

(φ)

ねじの呼び 1

外観色

トラスココード

最小発注数量

6	4	1/8	標準仕様	809-5272	10個
8	4	1/4	標準仕様	-	10個
8	6	1/4	標準仕様	809-5274	2個
8	6	1/4	ライトグレー仕様	-	10個
10	8	3/8	標準仕様	809-5271	2個
10	8	3/8	ライトグレー仕様	-	10個

通常単価(税別) (税込単価)	通常出荷日

487円 ( 536円 )	8日目
528円 ( 581円 )	7日目
743円 ( 817円 )	在庫品1日目当日出荷可能
595円 ( 655円 )	7日目
949円 ( 1,044円 )	在庫品1日目当日出荷可能
691円 ( 760円 )	7日目

詳細情報

基本情報

基本情報

一般配管用ワンタッチ継手で種類が豊富です。
【特長】
・形状をリニューアル、軽量化を実現。
・高性能・高品質。
・ロック爪がチューブ外周を均等に把持。
・何年経っても新品同様の着脱感。
・独自形状の弾性体スリーブでエア漏れをシャットアウト。
・違径タイプのサイズが充実。
・従来では継手が2個必要な場合でも1個の継手で対応。
・継手使用量を減らせコストとスペースの削減が可能。
・集中配管が可能。
・クリーン環境内の配管に最適なクリーンルーム包装仕様。
・グリースにフッ素系グリースを使用し、クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。
・パーティクルや油分を嫌う各種製造工程に最適なクリーン洗浄仕様。
・クリーンルーム内でHFE（ハイドロフルオロエーテル）による真空超音波洗浄を実施後、脱気包装を実施。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。

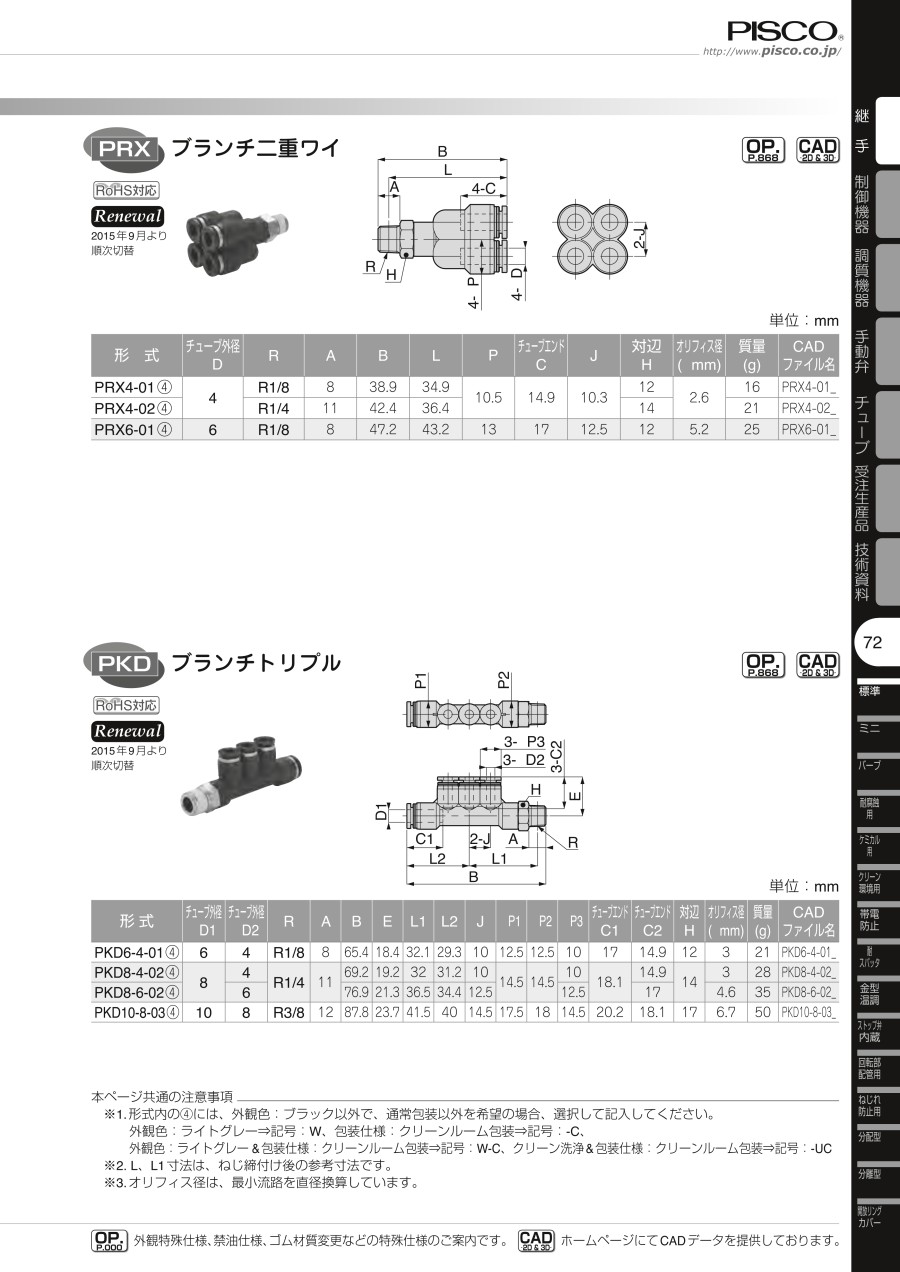

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
