日本ピスコ

一般配管用チューブフィッティングブランチティー

Name: 一般配管用 チューブフィッティング ブランチティー
Brand: 日本ピスコ
SKU: 221000066423
Rating: 4.5 (2 reviews)

カタログ |

4.5

平均満足度4.5

この商品のレビューをみる（2件）

この商品のFAQをみる（2件）

通常単価(税別): 286円～1,901円

税込単価: 315円～2,091円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

一般配管用チューブフィッティングストレート

4.7

通常価格(税別)： 157円 (税込価格：173円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

一般配管用チューブフィッティングエルボ

4.6

通常価格(税別)： 202円 (税込価格：222円)

通常出荷日：在庫品1日目

ロック爪がチューブ外周を均等に把持するワンタッチ継手。【特長】・一般空気圧配管...

詳細情報を確認する

周囲温度 (℃)
0::60
使用流体
水 / 空気
継手種類
ねじ取付分岐
ねじ取付分岐
ブランチティ
種類
ワンタッチ継手

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
チューブフィッティングの一部機種におきまして、外観形状・寸法他が変更になっています。詳細については商品情報を参照願います。

未確定：候補が74型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

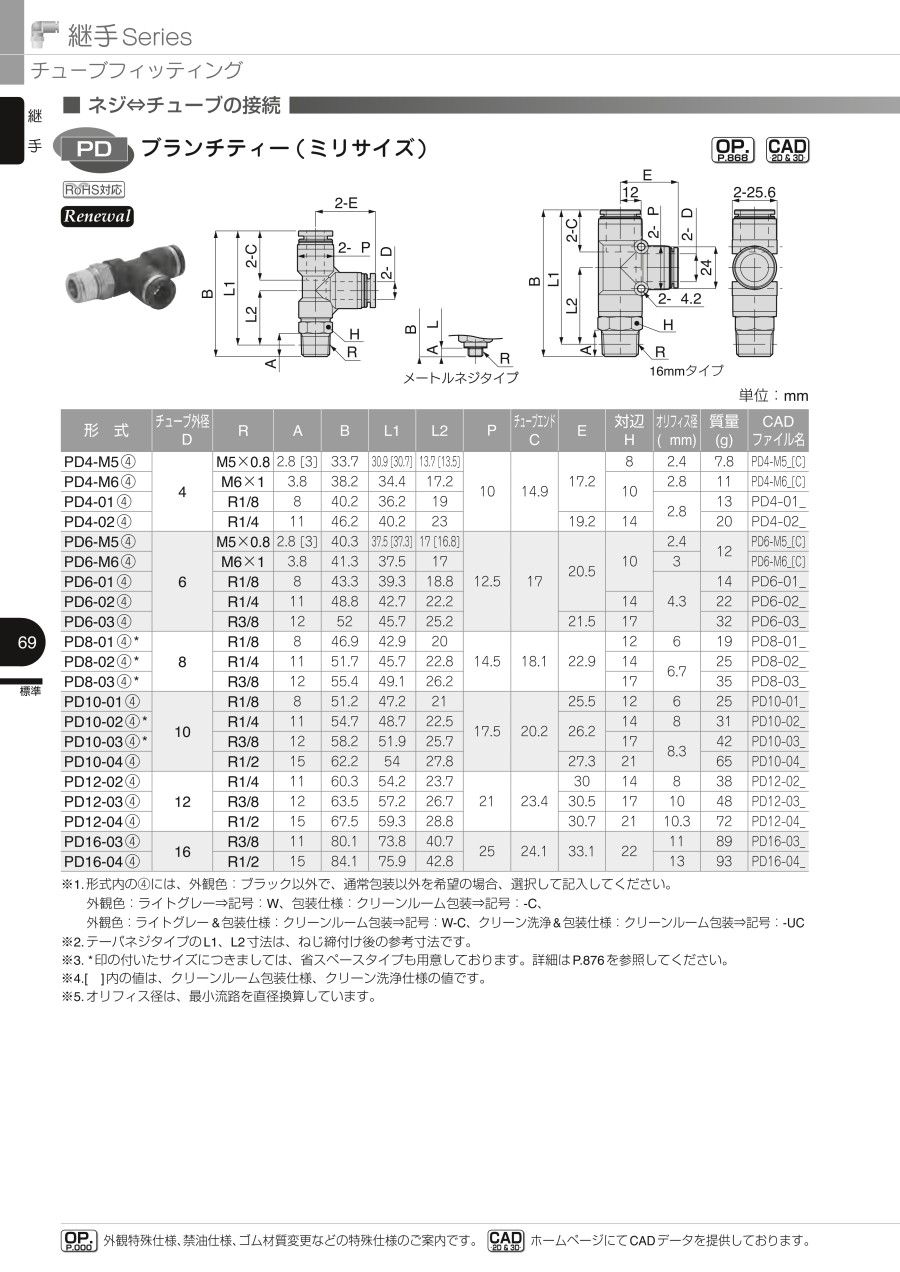

外形図

インチサイズ

製品仕様

仕様

使用流体	空気、水
最高使用圧力	1.0MPa
使用真空圧力	-100kPa
使用温度範囲	0～+60℃（凍結なきこと）

チューブサイズ

ミリサイズ（mm）	φ4、φ6、φ8、φ10、φ12、φ16
インチサイズ	φ1/8、φ5/32、φ3/16、φ1/4、φ5/16、φ3/8、φ1/2、φ5/8

ネジサイズ

メートルオネジ	M5×0.8、M6×1
管用テーパオネジ	R1/8、R1/4、R3/8、R1/2
メートルメネジ	M5×0.8
管用テーパメネジ	Rc1/8、Rc1/4、Rc3/8、Rc1/2

商品特長詳細

取り付け後、樹脂本体の取り出し角度の変更が可能。

集中配管が可能。
トリプルタイプ（PKD、PKG、PKJ）とトリプルダブルタイプ（PKVD、PKVG）は、コンパクトに集中配管が可能。

パーティクルや油分を嫌う各種製造工程に最適なクリーン洗浄仕様を用意。（クリーンルーム包装仕様にオプション設定）クリーンルーム内でHFE（ハイドロフルオロエーテル）による真空超音波洗浄を実施後、脱気包装を実施。

シール部に独自形状の弾性スリーブを使用し、エア漏れシャットアウト。

開放リングを押した状態
開放リングを押すとロック爪が倒れて隠れる。

通常の状態
ロック爪がチューブ外周を均等には把持。脱着感が最初とほとんど変わらない。開放リングから指を離すと細かなロック爪が見える。

高性能・高品質
ロック爪がチューブ外周を均等に把持。何年経っても新品同様の着脱感。
独自形状の弾性体スリーブでエア漏れをシャットアウト。
業界屈指のバリエーション
違径タイプのサイズが充実。従来では継手が2個必要な場合でも1個の継手で対応。
継手使用量を減らせコストとスペースの削減が可能。
クリーン環境内の配管に最適なクリーンルーム包装仕様を用意。（オプション）
ふっ素系グリースを使用し、クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

接続ねじの種類1

ねじの呼び 1

包装仕様

オリフィス径

(mm)

開放リング色

樹脂本体色

トラスココード

全長

(mm)

RoHS?

最小発注数量

12.7	R	1/4	通常包装仕様	8	ホワイト	ブラック	-	60.6	-	10個
12.7	R	3/8	通常包装仕様	10	ホワイト	ブラック	-	63.8	-	10個
12.7	R	1/2	通常包装仕様	10.9	ホワイト	ブラック	-	67.8	-	10個
6.35	R	1/8	通常包装仕様	4.6	ホワイト	ブラック	-	43.3	-	10個
6.35	R	1/8	通常包装仕様	4.6	ホワイト	ライトグレー	-	43.3	-	10個
6.35	R	1/4	通常包装仕様	5.3	ホワイト	ブラック	-	48.8	-	10個
6.35	R	3/8	通常包装仕様	5.3	ホワイト	ブラック	-	52	-	10個
9.53	R	1/8	通常包装仕様	6	ホワイト	ブラック	-	51.2	-	10個
9.53	R	1/4	通常包装仕様	8	ホワイト	ブラック	-	54.7	-	10個
9.53	R	3/8	通常包装仕様	8.2	ホワイト	ブラック	-	58.2	-	10個
9.53	R	1/2	通常包装仕様	8.2	ホワイト	ブラック	-	62.2	-	10個
4.76	R	1/8	通常包装仕様	3.3	ホワイト	ブラック	-	43.7	-	10個
4.76	R	1/4	通常包装仕様	3.3	ホワイト	ブラック	-	49.2	-	10個
4	R	1/8	通常包装仕様	2.8	ブラック	ブラック	809-5135	40.2	10	2個
4	R	1/8	クリーンルーム包装仕様	2.8	ライトブルー	ライトグレー	-	40.2	-	10個
4	R	1/8	通常包装仕様	2.8	ライトグレー	ライトグレー	-	40.2	-	10個
4	R	1/4	クリーンルーム包装仕様	2.8	ライトブルー	ライトグレー	-	46.2	-	10個
4	R	1/4	通常包装仕様	2.8	ライトグレー	ライトグレー	-	46.2	-	10個
4	M	M5×0.8	通常包装仕様	2.4	ブラック	ブラック	809-5137	33.7	10	2個
4	M	M5×0.8	クリーンルーム包装仕様	2.4	ライトブルー	ライトグレー	-	33.7	-	10個
4	M	M5×0.8	通常包装仕様	2.4	ライトグレー	ライトグレー	-	33.7	-	10個
4	M	M6×1	通常包装仕様	2.8	ブラック	ブラック	809-5138	38.2	10	2個
4	M	M6×1	クリーンルーム包装仕様	2.8	ライトブルー	ライトグレー	-	38.2	-	10個
4	M	M6×1	通常包装仕様	2.8	ライトグレー	ライトグレー	-	38.2	-	10個
7.94	R	1/8	通常包装仕様	6	ホワイト	ブラック	-	46.9	-	10個
7.94	R	1/4	通常包装仕様	6.7	ホワイト	ブラック	-	51.7	-	10個
7.94	R	3/8	通常包装仕様	6.7	ホワイト	ブラック	-	55.4	-	10個
3.97	R	1/8	通常包装仕様	2.8	ホワイト	ブラック	-	40.2	-	10個
3.97	R	1/4	通常包装仕様	2.8	ホワイト	ブラック	-	46.2	-	10個
6	R	1/8	通常包装仕様	4.3	ブラック	ブラック	809-5139	43.3	10	2個
6	R	1/8	クリーンルーム包装仕様	4.3	ライトブルー	ライトグレー	-	43.3	-	10個
6	R	1/8	通常包装仕様	4.3	ライトグレー	ライトグレー	-	43.3	-	10個
6	R	1/4	通常包装仕様	4.3	ブラック	ブラック	809-5140	48.8	10	2個
6	R	1/4	クリーンルーム包装仕様	4.3	ライトブルー	ライトグレー	-	48.8	-	10個
6	R	1/4	通常包装仕様	4.3	ライトグレー	ライトグレー	-	48.8	-	10個
6	R	3/8	クリーンルーム包装仕様	4.3	ライトブルー	ライトグレー	-	52	-	10個
6	R	3/8	通常包装仕様	4.3	ライトグレー	ライトグレー	-	52	-	10個
6	M	M5×0.8	通常包装仕様	2.4	ブラック	ブラック	809-5142	40.3	10	2個
6	M	M5×0.8	クリーンルーム包装仕様	2.4	ライトブルー	ライトグレー	-	40.3	-	10個
6	M	M5×0.8	通常包装仕様	2.4	ライトグレー	ライトグレー	-	40.3	-	10個
6	M	M6×1	通常包装仕様	3	ブラック	ブラック	-	41.3	-	10個
6	M	M6×1	クリーンルーム包装仕様	3	ライトブルー	ライトグレー	-	41.3	-	10個
6	M	M6×1	通常包装仕様	3	ライトグレー	ライトグレー	-	41.3	-	10個
8	R	1/8	クリーンルーム包装仕様	6	ライトブルー	ライトグレー	-	46.9	-	10個
8	R	1/8	通常包装仕様	6	ライトグレー	ライトグレー	-	46.9	-	10個
8	R	1/4	通常包装仕様	6.7	ブラック	ブラック	809-5145	51.7	10	2個
8	R	1/4	クリーンルーム包装仕様	6.7	ライトブルー	ライトグレー	-	51.7	-	10個
8	R	1/4	通常包装仕様	6.7	ライトグレー	ライトグレー	-	51.7	-	10個
8	R	3/8	通常包装仕様	6.7	ブラック	ブラック	809-5146	55.4	10	2個
8	R	3/8	クリーンルーム包装仕様	6.7	ライトブルー	ライトグレー	-	55.4	-	10個
8	R	3/8	通常包装仕様	6.7	ライトグレー	ライトグレー	-	55.4	-	10個
10	R	1/8	通常包装仕様	6	ブラック	ブラック	-	51.2	-	10個
10	R	1/4	通常包装仕様	8	ブラック	ブラック	809-5127	54.7	10	2個
10	R	1/4	クリーンルーム包装仕様	8	ライトブルー	ライトグレー	-	54.7	-	10個
10	R	1/4	通常包装仕様	8	ライトグレー	ライトグレー	-	54.7	-	10個
10	R	3/8	通常包装仕様	8.3	ブラック	ブラック	809-5128	58.2	10	2個
10	R	3/8	クリーンルーム包装仕様	8.3	ライトブルー	ライトグレー	-	58.2	-	10個
10	R	3/8	通常包装仕様	8.3	ライトグレー	ライトグレー	-	58.2	-	10個
10	R	1/2	通常包装仕様	8.3	ブラック	ブラック	809-5129	62.2	10	2個
10	R	1/2	クリーンルーム包装仕様	8.3	ライトブルー	ライトグレー	-	62.2	-	10個

通常単価(税別) (税込単価)	通常出荷日

515円 ( 567円 )	7日目
577円 ( 635円 )	7日目
558円 ( 614円 )	13日目
308円 ( 339円 )	7日目
308円 ( 339円 )	7日目
387円 ( 426円 )	6日目
372円 ( 409円 )	7日目
432円 ( 475円 )	7日目
444円 ( 488円 )	8日目
467円 ( 514円 )	7日目
515円 ( 567円 )	7日目
309円 ( 340円 )	7日目
323円 ( 355円 )	7日目
551円 ( 606円 )	在庫品1日目当日出荷可能
424円 ( 466円 )	7日目
286円 ( 315円 )	7日目
409円 ( 450円 )	7日目
299円 ( 329円 )	7日目
606円 ( 667円 )	在庫品1日目当日出荷可能
437円 ( 481円 )	7日目
348円 ( 383円 )	7日目
558円 ( 614円 )	在庫品1日目当日出荷可能
444円 ( 488円 )	7日目
324円 ( 356円 )	7日目
345円 ( 380円 )	7日目
357円 ( 393円 )	7日目
378円 ( 416円 )	7日目
286円 ( 315円 )	7日目
299円 ( 329円 )	7日目
642円 ( 706円 )	在庫品1日目当日出荷可能
423円 ( 465円 )	7日目
345円 ( 380円 )	7日目
624円 ( 686円 )	在庫品1日目当日出荷可能
437円 ( 481円 )	7日目
322円 ( 354円 )	7日目
508円 ( 559円 )	7日目
417円 ( 459円 )	7日目
742円 ( 816円 )	在庫品1日目当日出荷可能
473円 ( 520円 )	7日目
380円 ( 418円 )	7日目
388円 ( 427円 )	7日目
487円 ( 536円 )	7日目
427円 ( 470円 )	7日目
473円 ( 520円 )	7日目
377円 ( 415円 )	7日目
695円 ( 765円 )	在庫品1日目当日出荷可能
487円 ( 536円 )	7日目
417円 ( 459円 )	7日目
732円 ( 805円 )	在庫品1日目当日出荷可能
516円 ( 568円 )	9日目
378円 ( 416円 )	7日目
519円 ( 571円 )	7日目
863円 ( 949円 )	在庫品1日目当日出荷可能
607円 ( 668円 )	7日目
444円 ( 488円 )	7日目
849円 ( 934円 )	在庫品1日目当日出荷可能
635円 ( 699円 )	7日目
467円 ( 514円 )	7日目
865円 ( 952円 )	在庫品1日目当日出荷可能
699円 ( 769円 )	7日目

基本情報

基本情報

ロック爪がチューブ外周を均等に把持するワンタッチ継手。
【特長】
・一般空気圧配管用ワンタッチ継手。
・取付け後、樹脂本体の取り出し角度の変更が可能。（一部製品）
・集中配管が可能。
・オプションでライトグレー仕様、クリーンルーム包装仕様も用意。
・クリーンルーム包装仕様は、グリースにフッ素系グリースを使用。
・クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。
【用途】
・豊富なラインナップ。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
チューブフィッティングの一部機種におきまして、外観形状・寸法他が変更になっています。詳細については商品情報を参照願います。

カタログ

カタログ (見開き版)

商品担当おすすめ

日本ピスコ
一般配管ストレートポリウレタンチューブ
柔軟性に優れたウレタンチューブです｡小さな曲げ半径を必要とする一般空気圧配管に最適です。
日本ピスコ
一般配管用チューブフィッティングエルボ
一般配管用ワンタッチ継手エルボタイプです。豊富なラインナップを揃えております。
日本ピスコ
一般配管用チューブフィッティングユニオンワイ
一般配管用ワンタッチ継手ユニオンワイタイプです。豊富なラインナップを揃えております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

一般配管用チューブフィッティングブランチティーのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

水配管のコネクタとして

満足度：4.02022/03/03

非常に簡単に、かつ確実にコネクトできるので、便利な製品で、大変満足しています。

0人が参考にしています。

エア配管

満足度：5.02019/01/29

少し特殊な形状のため探すのに苦労したが、見た目が良くなり、とても助かりました。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qワンタッチ継手とは何ですか？また、どのように着脱（抜き差し）するのですか？

JIS上の正式な名称は『熱可塑性樹脂チューブ用プッシュイン継手』といい、
エア配管用のプラスチックチューブを接続する為の継手で、チューブを接続する場合は、
継手口に差し込むだけで固定され、チューブを抜く場合は接続口にある開放リングを
押し込みながらチューブを引張ると抜く事が出来ます。

Qワンタッチ継手でエア漏れはありませんか？

ワンタッチ継手では、チューブの外径を弾性体スリーブ(ゴムパッキン)でシールしているため、
チューブ側の傷や変形、異物の噛み込み等によって漏れが発生する要因が少なからずあります。
