商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

メートルねじタイプ

製品仕様

樹脂：PBT、金属：黄銅+NIメッキ、シールゴム：NBR
低濃度オゾン対策、ノングリース禁油仕様、クリーンルーム梱包仕様、クリーン洗浄仕様

樹脂:PBT、金属:黄銅+NIメッキ、シールゴム:NBR 低濃度オゾン対策、ノングリース禁油仕様、クリーンルーム梱包仕様、クリーン洗浄仕様

外観

仕様

使用流体	空気、水（条件有※）
最高使用圧力	1.0MPa
使用真空圧力	-100kPa
使用温度範囲	0～60℃（凍結なきこと）

※ 使用流体が水の時は、下記の条件を必ず守ってください。

1.水使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
2.一般水道水は使用可能です。
3.水使用の際は、インサートリングを必ず使用してください。

適用サイズ

■チューブサイズ

ミリサイズ（mm）	φ4、φ6、φ8、φ10、φ12、φ16
インチサイズ	φ1/8、φ5/32、φ3/16、φ1/4、φ5/16、φ3/8、φ1/2、φ5/8

■ネジサイズ

メートルオネジ	M5×0.8、M6×1
管用テーパオネジ	R1/8、R1/4、R3/8、R1/2
メートルメネジ	M5×0.8
管用テーパメネジ	Rc1/8、Rc1/4、Rc3/8、Rc1/2

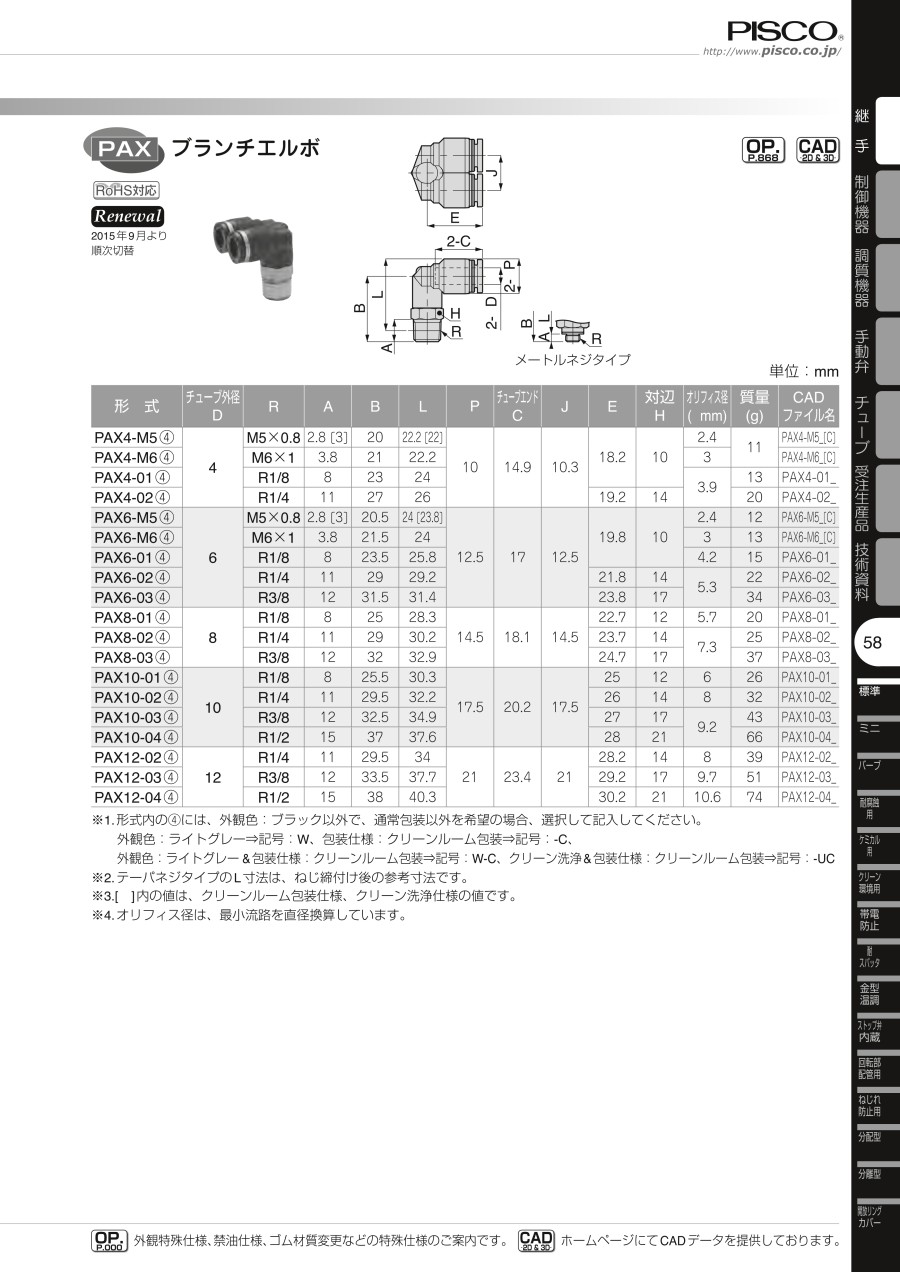

規格表

単位：mm

型番	チューブ外径 φD	R	A	B	L	φP	チューブエンド C	J	E	対辺 H	オリフィス径（φmm）	質量（g）
PAX4-M5	4	M5×0.8	2.8［3］	20	22.2［22］	10	14.9	10.3	18.2	10	2.4	11
PAX4-M6		M6×1	3.8	21	22.2						3	11
PAX4-01		R1/8	8	23	24						3.9	13
PAX4-02		R1/4	11	27	26				19.2	14	3.9	20
PAX6-M5	6	M5×0.8	2.8［3］	20.5	24［23.8］	12.5	17	12.5	19.8	10	2.4	12
PAX6-M6		M6×1	3.8	21.5	24						3	13
PAX6-01		R1/8	8	23.5	25.8						4.2	15
PAX6-02		R1/4	11	29	29.2				21.8	14	5.3	22
PAX6-03		R3/8	12	31.5	31.4				23.8	17	5.3	34
PAX8-01	8	R1/8	8	25	28.3	14.5	18.1	14.5	22.7	12	5.7	20
PAX8-02		R1/4	11	29	30.2				23.7	14	7.3	25
PAX8-03		R3/8	12	32	32.9				24.7	17	7.3	37
PAX10-01	10	R1/8	8	25.5	30.3	17.5	20.2	17.5	25	12	6	36
PAX10-02		R1/4	11	29.5	32.2				26	14	8	32
PAX10-03		R3/8	12	32.5	34.9				27	17	9.2	43
PAX10-04		R1/2	15	37	37.6				28	21	9.2	66
PAX12-02	12	R1/4	11	29.5	34	21	23.4	21	28.2	14	8	39
PAX12-03		R3/8	12	33.5	37.7				29.2	17	9.7	51
PAX12-04		R1/2	15	38	40.3				30.2	21	10.6	74

商品特長詳細

高性能・高品質

ロック爪がチューブ外周を均等に把持。何年経っても新品同様の着脱感。独自形状の弾性体スリーブでエア漏れをシャットアウト。

業界屈指のバリエーション

違径タイプのサイズが充実。従来では継手が2個必要な場合でも1個の継手で対応。継手使用量を減らせコストとスペースの削減が可能。取付け後、樹脂本体の取出角度の変更が可能。

集中配管が可能

トリプルタイプ（PKD、 PKG、PKJ）とトリプルダブルタイプ（PKVD、 PKVG）は、コンパクトに集中配管が可能。

クリーン環境内の配管に最適なクリーンルーム包装仕様を用意（オプション）

ふっ素系グリースを使用し、クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。パーティクルや油分を嫌う各種製造工程に最適なクリーン洗浄仕様を用意（クリーンルーム包装仕様にオプション設定）。
クリーンルーム内でHFE（ハイドロフルオロエーテル）による真空超音波洗浄を実施後、脱気包装を実施。

脱着方法

種類豊富

耐久性

操作性

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

接続ねじの種類1

ねじの呼び 1

開放リング色

樹脂本体色

トラスココード

最小発注数量

4	R	1/8	ブラック	ブラック	809-5169	2個
4	R	1/8	ライトグレー	ライトグレー	-	10個
4	R	1/4	ブラック	ブラック	809-5170	2個
4	M	M6×1	ブラック	ブラック	-	10個
4	M	M6×1	ライトグレー	ライトグレー	-	10個
6	R	1/8	ブラック	ブラック	809-5173	2個
6	R	1/8	ライトグレー	ライトグレー	-	10個
6	R	1/4	ブラック	ブラック	809-5174	2個
6	R	1/4	ライトグレー	ライトグレー	-	10個
6	R	3/8	ブラック	ブラック	809-5175	2個
6	M	M5×0.8	ブラック	ブラック	809-5176	2個
6	M	M5×0.8	ライトグレー	ライトグレー	-	10個
6	M	M6×1	ブラック	ブラック	-	4個
8	R	1/8	ブラック	ブラック	809-5178	2個
8	R	1/8	ライトグレー	ライトグレー	-	10個
8	R	1/4	ブラック	ブラック	809-5179	2個
8	R	1/4	ライトグレー	ライトグレー	-	10個
8	R	3/8	ブラック	ブラック	809-5180	2個
8	R	3/8	ライトグレー	ライトグレー	-	10個
10	R	1/4	ブラック	ブラック	809-5163	2個
10	R	1/4	ライトグレー	ライトグレー	-	10個
10	R	3/8	ブラック	ブラック	809-5164	2個
10	R	3/8	ライトグレー	ライトグレー	-	10個
10	R	1/2	ブラック	ブラック	809-5165	2個
10	R	1/2	ライトグレー	ライトグレー	-	10個
12	R	1/4	ブラック	ブラック	809-5166	2個
12	R	3/8	ブラック	ブラック	809-5167	2個
12	R	3/8	ライトグレー	ライトグレー	-	10個
12	R	1/2	ブラック	ブラック	809-5168	2個
12	R	1/2	ライトグレー	ライトグレー	-	10個

通常単価(税別) (税込単価)	通常出荷日

571円 ( 628円 )	在庫品1日目当日出荷可能
286円 ( 315円 )	7日目
592円 ( 651円 )	在庫品1日目当日出荷可能
324円 ( 356円 )	7日目
324円 ( 356円 )	7日目
604円 ( 664円 )	在庫品1日目当日出荷可能
312円 ( 343円 )	7日目
623円 ( 685円 )	在庫品1日目当日出荷可能
324円 ( 356円 )	7日目
714円 ( 785円 )	在庫品1日目当日出荷可能
678円 ( 746円 )	在庫品1日目当日出荷可能
353円 ( 388円 )	7日目
433円 ( 476円 )	在庫品1日目当日出荷可能
657円 ( 723円 )	在庫品1日目当日出荷可能
345円 ( 380円 )	7日目
695円 ( 765円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	7日目
732円 ( 805円 )	在庫品1日目当日出荷可能
378円 ( 416円 )	7日目
823円 ( 905円 )	在庫品1日目当日出荷可能
447円 ( 492円 )	7日目
849円 ( 934円 )	在庫品1日目当日出荷可能
467円 ( 514円 )	7日目
865円 ( 952円 )	在庫品1日目当日出荷可能
515円 ( 567円 )	7日目
865円 ( 952円 )	在庫品1日目当日出荷可能
853円 ( 938円 )	在庫品1日目当日出荷可能
528円 ( 581円 )	7日目
916円 ( 1,008円 )	在庫品1日目当日出荷可能
556円 ( 612円 )	7日目

詳細情報

基本情報

基本情報

豊富なラインナップのワンタッチ継手。
【特長】
・一般空気圧配管用ワンタッチ継手。
・取り付け後、樹脂本体の取り出し角度の変更が可能。（一部製品）
・集中配管が可能。
・オプションでライトグレー仕様、クリーンルーム包装仕様も用意。
・クリーンルーム包装仕様は、グリースにフッ素系グリースを使用。
・クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。
【用途】
・標準仕様で水使用可能、金型温調配管にも最適。
・取付け後、樹脂本体の取出角度の変更が可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

日本ピスコ
一般配管ストレートポリウレタンチューブ
柔軟性に優れたウレタンチューブです｡小さな曲げ半径を必要とする一般空気圧配管に最適です。
日本ピスコ
一般配管用チューブフィッティングエルボ
一般配管用ワンタッチ継手エルボタイプです。豊富なラインナップを揃えております。
日本ピスコ
一般配管用チューブフィッティングユニオンワイ
一般配管用ワンタッチ継手ユニオンワイタイプです。豊富なラインナップを揃えております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

一般配管用チューブフィッティングブランチエルボのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qワンタッチ継手とは何ですか？また、どのように着脱（抜き差し）するのですか？

JIS上の正式な名称は『熱可塑性樹脂チューブ用プッシュイン継手』といい、
エア配管用のプラスチックチューブを接続する為の継手で、チューブを接続する場合は、
継手口に差し込むだけで固定され、チューブを抜く場合は接続口にある開放リングを
押し込みながらチューブを引張ると抜く事が出来ます。

Qワンタッチ継手でエア漏れはありませんか？

ワンタッチ継手では、チューブの外径を弾性体スリーブ(ゴムパッキン)でシールしているため、
チューブ側の傷や変形、異物の噛み込み等によって漏れが発生する要因が少なからずあります。
