掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。

未確定：候補が23型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

製品仕様

使用流体	空気、水（条件有）
最高使用圧力	1.0MPa
使用真空圧力	-100kPa
使用温度範囲	0～+60℃（凍結なきこと）

構造

※ こちらはエルボタイプとなります。

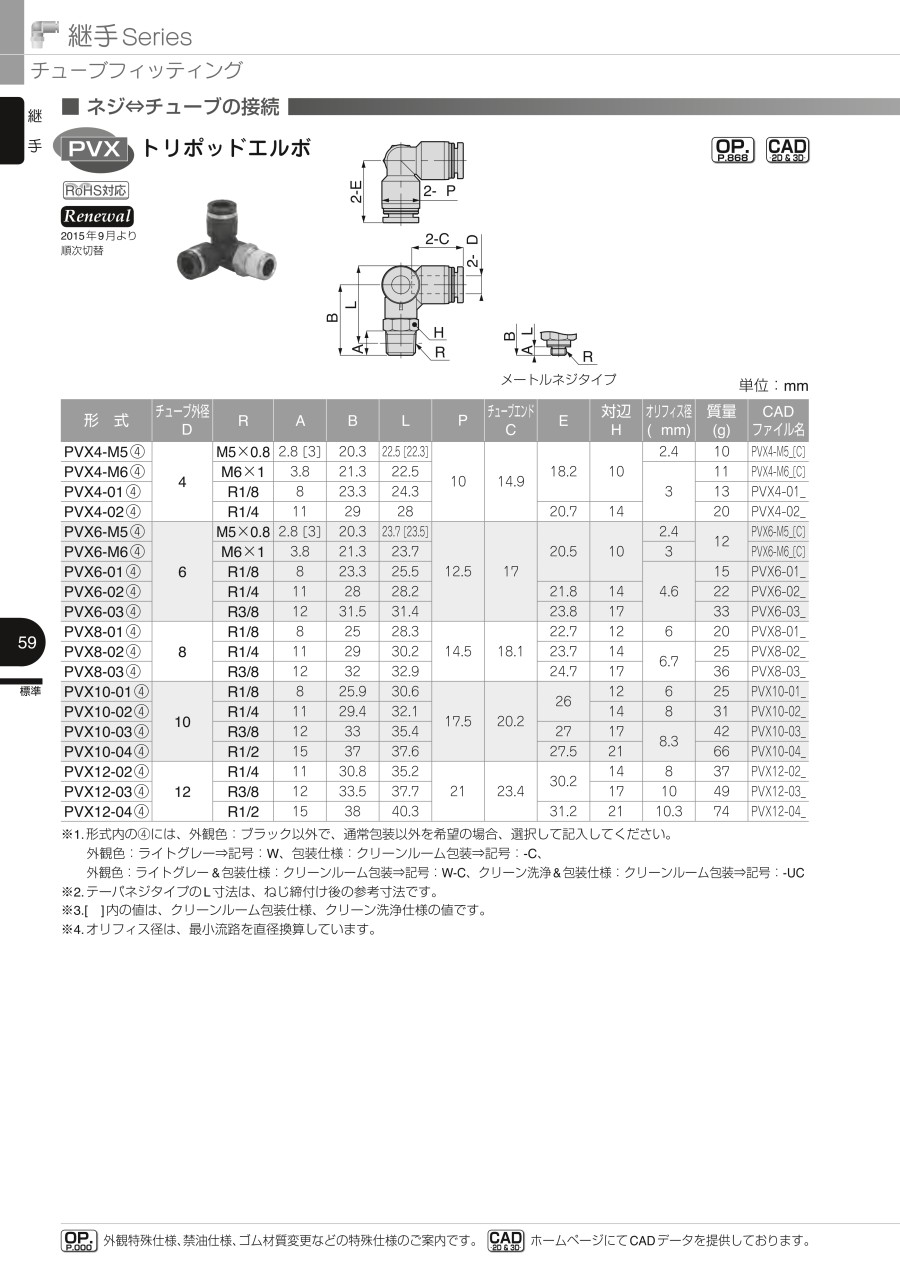

規格表

型番	チューブ外径φD	R	A	B	L	φP	チューブエンド C	E	対辺 H	オリフィス径（φmm）	質量（g）
PVX4-M5（4）	4	M5×0.8	2.8［3］	20.3	22.5［22.3］	10	14.9	18.2	10	2.4	10
PVX4-M6（4）		M6×1	3.8	21.3	22.5					3	11
PVX4-01（4）		R1/8	8	23.3	24.3						13
PVX4-02（4）		R1/4	11	29	28			20.7	14		20
PVX6-M5（4）	6	M5×0.8	2.8［3］	20.3	23.7［23.5］	12.5	17	20.5	10	2.4	12
PVX6-M6（4）		M6×1	3.8	21.3	23.7					3	12
PVX6-01（4）		R1/8	8	23.3	25.5					4.6	15
PVX6-02（4）		R1/4	11	28	28.2			21.8	14		22
PVX6-03（4）		R3/8	12	31.5	31.4			23.8	17		33
PVX8-01（4）	8	R1/8	8	25	28.3	14.5	18.1	22.7	12	6	20
PVX8-02（4）		R1/4	11	29	30.2			23.7	14	6.7	25
PVX8-03（4）		R3/8	12	32	32.9			24.7	17	6.7	36
PVX10-01（4）	10	R1/8	8	25.9	30.6	17.5	20.2	26	12	6	25
PVX10-02（4）		R1/4	11	29.4	32.1			26	14	8	31
PVX10-03（4）		R3/8	12	33	35.4			27	17	8.3	42
PVX10-04（4）		R1/2	15	37	37.6			27.5	21	8.3	66
PVX12-02（4）	12	R1/4	11	30.8	35.2	21	23.4	30.2	14	8	37
PVX12-03（4）		R3/8	12	33.5	37.7			30.2	17	10	49
PVX12-04（4）		R1/2	15	38	40.3			31.2	21	10.3	74

商品特長詳細

タイプ別シリーズ特長

集中配管が可能。トリプルタイプ（PKD、PKG、PKJ）とトリプルダブルタイプ（PKVD、PKVG）は、コンパクトに集中配管が可能。
クリーン環境内の配管に最適なクリーンルーム包装仕様を用意。（オプション）ふっ素系グリースを使用し、クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。
パーティクルや油分を嫌う各種製造工程に最適なクリーン洗浄仕様を用意。（クリーンルーム包装仕様にオプション設定）クリーンルーム内でHFE（ハイドロフルオロエーテル）による真空超音波洗浄を実施後、脱気包装を実施。

選定サポート情報

型番説明

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

接続ねじの種類1

ねじの呼び 1

外観色

トラスココード

最小発注数量

4	R	1/8	標準仕様	-	1個
4	R	1/4	標準仕様	-	10個
4	R	1/4	ライトグレー仕様	-	10個
4	M	M5×0.8	標準仕様	-	1個
4	M	M5×0.8	ライトグレー仕様	-	10個
4	M	M6×1	標準仕様	-	10個
6	R	1/8	標準仕様	809-5285	1個
6	R	3/8	標準仕様	-	10個
6	M	M5×0.8	標準仕様	-	1個
6	M	M6×1	標準仕様	-	10個
6	M	M6×1	ライトグレー仕様	-	10個
8	R	1/8	標準仕様	-	1個
8	R	1/8	ライトグレー仕様	-	10個
8	R	1/4	標準仕様	809-5291	1個
8	R	1/4	ライトグレー仕様	-	10個
8	R	3/8	標準仕様	-	1個
10	R	1/8	標準仕様	-	10個
10	R	1/4	標準仕様	809-5275	10個
10	R	3/8	標準仕様	-	1個
10	R	1/2	標準仕様	-	10個
12	R	1/4	標準仕様	-	10個
12	R	3/8	標準仕様	-	10個
12	R	1/2	標準仕様	809-5280	10個

通常単価(税別) (税込単価)	通常出荷日

328円 ( 361円 )	在庫品1日目当日出荷可能
299円 ( 329円 )	7日目
299円 ( 329円 )	7日目
436円 ( 480円 )	在庫品1日目当日出荷可能
319円 ( 351円 )	7日目
324円 ( 356円 )	7日目
435円 ( 479円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	11日目
474円 ( 521円 )	在庫品1日目当日出荷可能
366円 ( 403円 )	7日目
410円 ( 451円 )	7日目
474円 ( 521円 )	在庫品1日目当日出荷可能
386円 ( 425円 )	7日目
455円 ( 501円 )	在庫品1日目当日出荷可能
357円 ( 393円 )	7日目
535円 ( 589円 )	在庫品1日目当日出荷可能
434円 ( 477円 )	7日目
448円 ( 493円 )	8日目
593円 ( 652円 )	在庫品1日目当日出荷可能
577円 ( 635円 )	7日目
562円 ( 618円 )	7日目
605円 ( 666円 )	7日目
556円 ( 612円 )	8日目

詳細情報

基本情報

基本情報

豊富なラインナップであらゆる配管に対応するチューブフィッティング。
【特長】
・条件により水使用も可能。
・高性能／高品質。ロック爪がチューブ外周を均等に把持。何年経っても新品同様の着脱感。
・独自形状の弾性体スリーブでエア漏れをシャットアウト。
・業界屈指のバリエーション。違径タイプのサイズが充実。従来では継手が2個必要な場合でも1個の継手で対応。
・継手使用量を減らせコストとスペースの削減が可能。取付け後、樹脂本体の取出角度の変更が可能。
【用途】
・メネジ側から直角方向に90度に開いた2分岐配管。

●ピスコワンタッチ継手製品選定ガイド一覧PDF（カタログ）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日本ピスコ
一般配管ストレートポリウレタンチューブ
柔軟性に優れたウレタンチューブです。小さな曲げ半径を必要とする一般空気圧配管に最適です。
日本ピスコ
一般配管用チューブフィッティングストレート
一般配管用ワンタッチ継手のストレートタイプです。メネジ側から直線方向に配管する際に最適です。クリーンルーム包装仕様もご用意しております。
日本ピスコ
一般配管用チューブフィッティングエルボ
一般配管用ワンタッチ継手のエルボタイプです。取付け後、樹脂本体の取出角度の変更が可能です。クリーンルーム包装仕様もご用意しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
