日本ピスコ

一般配管用チューブフィッティングティー

Name: 一般配管用 チューブフィッティング ティー
Brand: 日本ピスコ
SKU: 221000066333
Rating: 4.3 (6 reviews)

カタログ |

通常単価(税別): 286円～1,656円

税込単価: 315円～1,822円

通常出荷日：在庫品1日目～13日目一部当日出荷可能

豊富なラインナップのワンタッチ継手。【特長】・開放リングのアクションがよく、着脱作業が頻繁でも指先が痛...

詳細を確認

4.34.3

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
チューブフィッティングの一部機種におきまして、外観形状・寸法他が変更になっています。詳細については商品情報を参照願います。

詳細を確認

よく一緒に見られています

日本ピスコ

一般配管用チューブフィッティングストレート

通常価格(税別)： 157円 (税込価格：173円)

通常出荷日：在庫品1日目

よく一緒に見られています

日本ピスコ

一般配管用チューブフィッティングエルボ

通常価格(税別)： 202円 (税込価格：222円)

通常出荷日：在庫品1日目

未確定：候補が78型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

新形状

ミリサイズ　メートルねじタイプ

インチサイズ

現行品

ミリサイズ　メートルねじタイプ

インチサイズ

製品仕様

外観

ミリサイズ（新形状）

ミリサイズ（現行品）

製品仕様

使用流体	空気、水（条件有※）
最高使用圧力	1.0MPa
使用真空圧力	-100kPa
使用温度範囲	0～+60℃（凍結なきこと）

※ . 使用流体が水の時は、下記の条件を必ず守ってください。
1. 水使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
2. 一般水道水は使用可能です。その他の水使用の場合はお問い合わせください。
3. 水使用の際は、インサートリングを必ず使用してください。

規格表

製品比較情報

1.現行品および新形状の寸法に変更がない場合。
2.現行品および新形状の寸法に変更がある場合。上段 : 現行品、下段 : 新形状

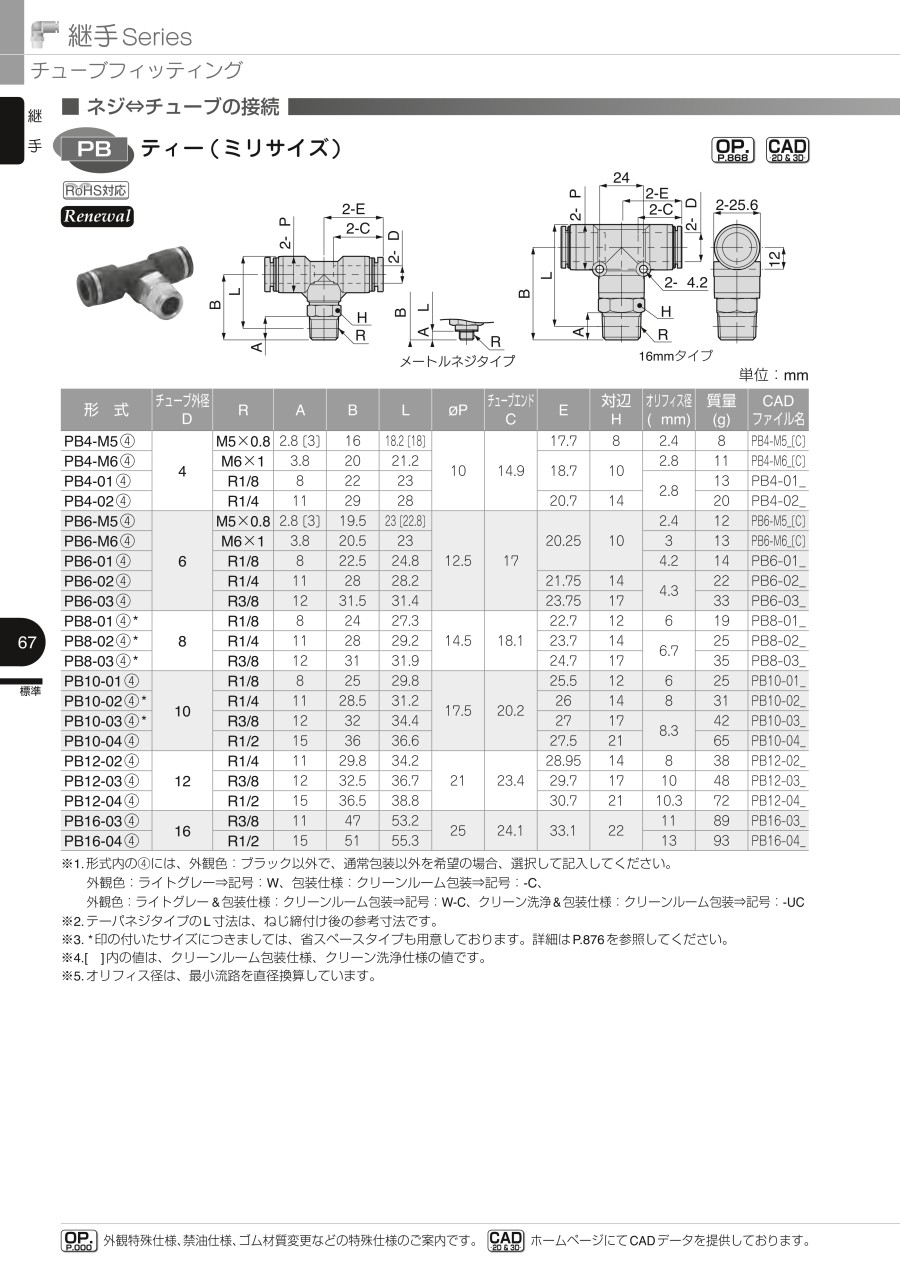

ミリサイズ

形式	チューブ外径 φD	R	A	B	L	φP	チューブエンド C	E	対辺 H	オリフィス径（φmm）	質量（g）
PB4-M5 （4）	4	M5×0.8	2.8 ［3］	16	18.2 ［18］	10	14.9	17.7	8	2.4	8
PB4-M6 （4）		M6×1	3.8	20	21.2			18.7	10	2.8	11
PB4-01 （4）		R1/8	8	22	23			18.7	10	2.8	13
PB4-02 （4）		R1/4	11	29	28			20.7	14	2.8	20
PB6-M5 （4）	6	M5×0.8	2.8 ［3］	19.5	23 ［22.8］	12.5	17	20.25	10	2.4	12
PB6-M6 （4）		M6×1	3.8	20.5	23					3	13
PB6-01 （4）		R1/8	8	22.5	24.8					4.2	14
PB6-02 （4）		R1/4	11	28	28.2			21.75	14	4.3	22
PB6-03 （4）		R3/8	12	31.5	31.4			23.75	17	4.3	33
PB8-01 （4） *	8	R1/8	8	24	27.3	14.5	18.1	22.7	12	6	19
PB8-02 （4） *		R1/4	11	28	29.2			23.7	14	6.7	25
PB8-03 （4） *		R3/8	12	31	31.9			24.7	17	6.7	35
PB10-01 （4）	10	R1/8	8	25	29.8	17.5	20.2	25.5	12	6	25
PB10-02 （4） *		R1/4	11	28.5	31.2			26	14	8	31
PB10-03 （4） *		R3/8	12	32	34.4			27	17	8.3	42
PB10-04 （4）		R1/2	15	36	36.6			27.5	21	8.3	65
PB12-02 （4）	12	R1/4	11	29.8	34.2	21	23.4	28.95	14	8	38
PB12-03 （4）		R3/8	12	32.5	36.7			29.7	17	10	48
PB12-04 （4）		R1/2	15	36.5	38.8			30.7	21	10.3	72
PB16-03 （4）	16	R3/8	11	47	53.2	25	24.1	33.1	22	11	89
PB16-04 （4）	16	R1/2	15	51	55.3	25	24.1	33.1	22	13	93

※1. 形式内の（4）には、外観色：ブラック以外で、通常包装以外を希望の場合、選択して記入してください。
外観色：ライトグレー⇒記号：W、包装仕様：クリーンルーム包装⇒記号：-C、
外観色：ライトグレー&包装仕様：クリーンルーム包装⇒記号：W-C、クリーン洗浄&包装仕様：クリーンルーム包装⇒記号：-UC
※2. テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※3. *印の付いたサイズにつきましては、省スペースタイプも用意しております。
※4. ［］内の値は、クリーンルーム包装仕様、クリーン洗浄仕様の値です。
※5. オリフィス径は、最小流路を直径換算しています。

インチサイズ

形式	チューブ外径 φD	R	A	B	L	φP	チューブエンド C	E	対辺 H	オリフィス径（φmm）	質量（g）
PB5/32-01 （4）	5/32	R1/8	8	22	23	10	14.9	18.7	10	2.8	13
PB5/32-02 （4）	5/32	R1/4	11	29	28	10	14.9	20.7	14	2.8	20
PB3/16-01 （4）	3/16	R1/8	8	22.5	24.8	12.5	17.4	20.65	10	3.3	15
PB3/16-02 （4）	3/16	R1/4	11	28	28.2	12.5	17.4	22.15	14	3.3	22
PB1/4-01 （4）	1/4	R1/8	8	22.5	24.8	12.5	17	20.25	10	4.6	14
PB1/4-02 （4）		R1/4	11	28	28.2			21.75	14	5.3	22
PB1/4-03 （4）		R3/8	12	31.5	31.4			23.75	17	5.3	33
PB5/16-01 （4）	5/16	R1/8	8	24	27.3	14.5	18.1	22.7	12	6	19
PB5/16-02 （4）		R1/4	11	28	29.2			23.7	14	6.7	25
PB5/16-03 （4）		R3/8	12	31	31.9			24.7	17	6.7	35
PB3/8-01 （4）	3/8	R1/8	8	25	29.8	17.5	20.2	25.5	12	6	25
PB3/8-02 （4）		R1/4	11	28.5	31.2			26	14	8	31
PB3/8-03 （4）		R3/8	12	32	34.4			27	17	8.2	42
PB3/8-04 （4）		R1/2	15	36	36.6			27.5	21	8.2	65
PB1/2-02 （4）	1/2	R1/4	11	29.8	34.2	21	23.7	29.25	14	8	36
PB1/2-03 （4）		R3/8	12	32.5	36.7			30	17	10	46
PB1/2-04 （4）		R1/2	15	36.5	38.8			31	21	10.9	71

※1. 形式内の（4）には、外観色：ブラック以外で、通常包装以外を希望の場合、選択して記入してください。
外観色：ライトグレー⇒記号：W、包装仕様：クリーンルーム包装⇒記号：-C、
外観色：ライトグレー&包装仕様：クリーンルーム包装⇒記号：W-C、クリーン洗浄&包装仕様：クリーンルーム包装⇒記号：-UC
※2. テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※3. オリフィス径は、最小流路を直径換算しています。

使用例

接続部着脱方法

1.チューブの着脱方法

（1）.チューブの装着
チューブフィッティング（ワンタッチ継手）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。装着の際は、デジタルカタログ内の掲載商品の注意事項「6.チューブ装着上の注意」を参考に装着してください。

（2）.チューブの取外し
チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。取外しの際は、必ずエアを止めてから行ってください。

2.ネジの締付方法

（1）.ネジの締付け
ネジの締付けには、外径六角部をスパナ、またはインパクトレンチで締める方式の物と内径六角部を六角レンチで締める方式の物（継手間のスペースを小さく取れる）があります。
締付ける際は、デジタルカタログ内の掲載商品の注意事項「8.本体取付上の注意」の表2.締付けトルク及びシーロック色、ガスケット材質を参考に締付けてください。

商品特長詳細

高性能・高品質

ロック爪がチューブ外周を均等に把持。何年経っても新品同様の着脱感。独自形状の弾性体スリーブでエア漏れをシャットアウト

業界屈指のバリエーション
違径タイプのサイズが充実。従来では継手が2個必要な場合でも1個の継手で対応。継手使用量を減らせコストとスペースの削減が可能。取付け後、樹脂本体の取出角度の変更が可能。

集中配管が可能

トリプルタイプ（PKD、 PKG、PKJ）とトリプルダブルタイプ（PKVD、 PKVG）は、コンパクトに集中配管が可能。

クリーン環境内の配管に最適なクリーンルーム包装仕様を用意（オプション）

フッ素系グリースを使用し、クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。パーティクルや油分を嫌う各種製造工程に最適なクリーン洗浄仕様を用意（クリーンルーム包装仕様にオプション設定）。
クリーンルーム内でHFE（ハイドロフルオロエーテル）による真空超音波洗浄を実施後、脱気包装を実施。

脱着方法

種類豊富

耐久性

操作性

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

接続ねじの種類1

ねじの呼び 1

包装仕様

オリフィス径

(mm)

開放リング色

樹脂本体色

トラスココード

RoHS?

最小発注数量

12.7	R	1/4	通常包装仕様	8	ホワイト	ブラック	-	-	10個
12.7	R	3/8	通常包装仕様	10	ホワイト	ブラック	-	-	10個
12.7	R	1/2	通常包装仕様	10.9	ホワイト	ブラック	-	-	10個
6.35	R	1/8	通常包装仕様	4.6	ホワイト	ブラック	-	-	10個
6.35	R	1/4	通常包装仕様	5.3	ホワイト	ブラック	-	-	10個
6.35	R	1/4	クリーンルーム包装仕様	5.3	ホワイト	ライトグレー	-	-	10個
6.35	R	3/8	通常包装仕様	5.3	ホワイト	ブラック	-	-	10個
9.53	R	1/8	通常包装仕様	6	ホワイト	ブラック	-	-	10個
9.53	R	1/4	通常包装仕様	8	ホワイト	ブラック	-	-	10個
9.53	R	3/8	通常包装仕様	8.2	ホワイト	ブラック	-	-	10個
9.53	R	1/2	通常包装仕様	8.2	ホワイト	ブラック	-	-	10個
4.76	R	1/8	通常包装仕様	3.3	ホワイト	ブラック	-	-	10個
4.76	R	1/4	通常包装仕様	3.3	ホワイト	ブラック	-	-	10個
4	R	1/8	通常包装仕様	2.8	ブラック	ブラック	290-9723	10	2個
4	R	1/8	クリーンルーム包装仕様	2.8	ライトブルー	ライトグレー	-	-	10個
4	R	1/8	通常包装仕様	2.8	ライトグレー	ライトグレー	-	-	10個
4	R	1/4	通常包装仕様	2.8	ブラック	ブラック	809-5580	10	4個
4	R	1/4	クリーンルーム包装仕様	2.8	ライトブルー	ライトグレー	-	-	10個
4	R	1/4	通常包装仕様	2.8	ライトグレー	ライトグレー	-	-	10個
4	M	M5×0.8	通常包装仕様	2.4	ブラック	ブラック	290-9715	10	2個
4	M	M5×0.8	クリーンルーム包装仕様	2.4	ライトブルー	ライトグレー	-	-	10個
4	M	M5×0.8	通常包装仕様	2.4	ライトグレー	ライトグレー	-	-	10個
4	M	M6×1	通常包装仕様	2.8	ブラック	ブラック	-	-	10個
4	M	M6×1	クリーンルーム包装仕様	2.8	ライトブルー	ライトグレー	-	-	10個
4	M	M6×1	通常包装仕様	2.8	ライトグレー	ライトグレー	-	-	10個
7.94	R	1/8	通常包装仕様	6	ホワイト	ブラック	-	-	10個
7.94	R	1/4	通常包装仕様	6.7	ホワイト	ブラック	-	-	10個
7.94	R	3/8	通常包装仕様	6.7	ホワイト	ブラック	-	-	10個
3.97	R	1/8	通常包装仕様	2.8	ホワイト	ブラック	-	-	10個
3.97	R	1/4	通常包装仕様	2.8	ホワイト	ブラック	-	-	10個
6	R	1/8	通常包装仕様	4.2	ブラック	ブラック	290-9740	10	2個
6	R	1/8	クリーンルーム包装仕様	4.2	ライトブルー	ライトグレー	-	-	10個
6	R	1/8	通常包装仕様	4.2	ライトグレー	ライトグレー	-	-	10個
6	R	1/4	通常包装仕様	4.3	ブラック	ブラック	290-9758	10	2個
6	R	1/4	クリーンルーム包装仕様	4.3	ライトブルー	ライトグレー	-	-	10個
6	R	1/4	通常包装仕様	4.3	ライトグレー	ライトグレー	-	-	10個
6	R	3/8	通常包装仕様	4.3	ブラック	ブラック	290-9766	10	2個
6	R	3/8	クリーンルーム包装仕様	4.3	ライトブルー	ライトグレー	-	-	10個
6	R	3/8	通常包装仕様	4.3	ライトグレー	ライトグレー	-	-	10個
6	M	M5×0.8	通常包装仕様	2.4	ブラック	ブラック	290-9731	10	4個
6	M	M5×0.8	クリーンルーム包装仕様	2.4	ライトブルー	ライトグレー	-	-	10個
6	M	M5×0.8	通常包装仕様	2.4	ライトグレー	ライトグレー	-	-	10個
6	M	M6×1	通常包装仕様	3	ブラック	ブラック	809-5269	10	2個
6	M	M6×1	クリーンルーム包装仕様	3	ライトブルー	ライトグレー	-	-	10個
6	M	M6×1	通常包装仕様	3	ライトグレー	ライトグレー	-	-	10個
8	R	1/8	通常包装仕様	6	ブラック	ブラック	290-9774	10	10個
8	R	1/8	クリーンルーム包装仕様	6	ライトブルー	ライトグレー	-	-	10個
8	R	1/8	通常包装仕様	6	ライトグレー	ライトグレー	-	-	10個
8	R	1/4	通常包装仕様	6.7	ブラック	ブラック	290-9782	10	2個
8	R	1/4	クリーンルーム包装仕様	6.7	ライトブルー	ライトグレー	-	-	10個
8	R	1/4	通常包装仕様	6.7	ライトグレー	ライトグレー	-	-	10個
8	R	3/8	通常包装仕様	6.7	ブラック	ブラック	290-9791	10	2個
8	R	3/8	クリーンルーム包装仕様	6.7	ライトブルー	ライトグレー	-	-	10個
8	R	3/8	通常包装仕様	6.7	ライトグレー	ライトグレー	-	-	10個
10	R	1/8	通常包装仕様	6	ブラック	ブラック	809-5578	-	2個
10	R	1/8	通常包装仕様	6	ライトグレー	ライトグレー	-	-	10個
10	R	1/4	通常包装仕様	8	ブラック	ブラック	290-9804	10	2個
10	R	1/4	クリーンルーム包装仕様	8	ライトブルー	ライトグレー	-	-	10個
10	R	1/4	通常包装仕様	8	ライトグレー	ライトグレー	-	-	10個
10	R	3/8	通常包装仕様	8.3	ブラック	ブラック	290-9812	10	2個

通常単価(税別) (税込単価)	通常出荷日

515円 ( 567円 )	7日目
646円 ( 711円 )	7日目
558円 ( 614円 )	7日目
388円 ( 427円 )	8日目
351円 ( 386円 )	8日目
437円 ( 481円 )	7日目
430円 ( 473円 )	7日目
433円 ( 476円 )	7日目
533円 ( 586円 )	8日目
510円 ( 561円 )	8日目
515円 ( 567円 )	7日目
337円 ( 371円 )	7日目
323円 ( 355円 )	7日目
551円 ( 606円 )	在庫品1日目当日出荷可能
424円 ( 466円 )	7日目
286円 ( 315円 )	7日目
379円 ( 417円 )	在庫品1日目当日出荷可能
409円 ( 450円 )	7日目
299円 ( 329円 )	7日目
606円 ( 667円 )	在庫品1日目当日出荷可能
477円 ( 525円 )	8日目
390円 ( 429円 )	7日目
324円 ( 356円 )	8日目
444円 ( 488円 )	7日目
353円 ( 388円 )	7日目
345円 ( 380円 )	7日目
357円 ( 393円 )	7日目
378円 ( 416円 )	7日目
286円 ( 315円 )	7日目
299円 ( 329円 )	7日目
587円 ( 646円 )	在庫品1日目当日出荷可能
423円 ( 465円 )	7日目
403円 ( 443円 )	7日目
624円 ( 686円 )	在庫品1日目当日出荷可能
437円 ( 481円 )	7日目
393円 ( 432円 )	7日目
741円 ( 815円 )	在庫品1日目当日出荷可能
508円 ( 559円 )	7日目
372円 ( 409円 )	7日目
451円 ( 496円 )	在庫品1日目当日出荷可能
473円 ( 520円 )	7日目
380円 ( 418円 )	7日目
501円 ( 551円 )	在庫品1日目当日出荷可能
487円 ( 536円 )	7日目
388円 ( 427円 )	7日目
461円 ( 507円 )	在庫品1日目当日出荷可能
473円 ( 520円 )	7日目
377円 ( 415円 )	7日目
695円 ( 765円 )	在庫品1日目当日出荷可能
487円 ( 536円 )	7日目
400円 ( 440円 )	7日目
485円 ( 534円 )	在庫品1日目当日出荷可能
516円 ( 568円 )	7日目
378円 ( 416円 )	7日目
580円 ( 638円 )	在庫品1日目当日出荷可能
433円 ( 476円 )	13日目
813円 ( 894円 )	在庫品1日目当日出荷可能
607円 ( 668円 )	7日目
444円 ( 488円 )	7日目
849円 ( 934円 )	在庫品1日目当日出荷可能

基本情報

基本情報

豊富なラインナップのワンタッチ継手。
【特長】
・開放リングのアクションがよく、着脱作業が頻繁でも指先が痛くならない。
・指で押した感覚がハッキリわかる。
・シール部に独自形状の弾性体スリーブを使用し、エア漏れをシャットアウト。
・ロック爪がチューブ外周を均等に把持。
・無電解ニッケル付きで、耐腐食性が高く、樹脂本体はブラックで汚れが目立たない。
・標準仕様で水使用可能、金型温調配管にも最適。
・取付け後、樹脂本体の取出角度の変更が可能。（一部製品）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
チューブフィッティングの一部機種におきまして、外観形状・寸法他が変更になっています。詳細については商品情報を参照願います。

カタログ

カタログ (見開き版)

商品担当おすすめ

日本ピスコ
一般配管ストレートポリウレタンチューブ
柔軟性に優れたウレタンチューブです｡小さな曲げ半径を必要とする一般空気圧配管に最適です。
日本ピスコ
一般配管用チューブフィッティングストレート
一般配管用ワンタッチ継手ストレートタイプです。豊富なラインナップを揃えております。
日本ピスコ
一般配管用チューブフィッティングミニタイプエルボ
一般配管用チューブフィッティングミニタイプです。スタンダードタイプに比べ､容積比40%の小型化に成功しました｡

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

一般配管用チューブフィッティングティーのレビュー

4.3平均満足度：4.36件のレビュー

星5
67%
星4
0%
星3
33%
星2
0%
星1
0%

冷却水配管

満足度：5.02022/01/21

冷却水の分岐配管に使っています。水漏れもなく問題なく使えています。

0人が参考にしています。

エアーシリンダー用

満足度：5.02021/04/23

エアーシリンダーに付属されていた物が経年劣化でエアー漏れしていたのでこちらの物を購入。品質的にも申し分ない。

0人が参考にしています。

制御装置に取り付け

満足度：3.02021/04/06

一寸高いが必要個数がすぐ入手できるので、また購入したいと思います。

0人が参考にしています。

エアー配管などに使用

満足度：5.02020/01/29

金型のエアー配管や水配管に使用しています。急ぎで必要だったので、ミスミで購入しました。以前からこのT型ワンタッチ継手を使...もっと読む

0人が参考にしています。

チューブ継手

満足度：5.02019/11/20

チューブの途中にエアーガン用のカプラを取り付けるのに使用。種類が豊富なので、色々な使用方法に対応できています。

0人が参考にしています。

6件全て見る

よくあるご質問（FAQ）

Qワンタッチ継手とは何ですか？また、どのように着脱（抜き差し）するのですか？

JIS上の正式な名称は『熱可塑性樹脂チューブ用プッシュイン継手』といい、
エア配管用のプラスチックチューブを接続する為の継手で、チューブを接続する場合は、
継手口に差し込むだけで固定され、チューブを抜く場合は接続口にある開放リングを
押し込みながらチューブを引張ると抜く事が出来ます。

Qワンタッチ継手でエア漏れはありませんか？

ワンタッチ継手では、チューブの外径を弾性体スリーブ(ゴムパッキン)でシールしているため、
チューブ側の傷や変形、異物の噛み込み等によって漏れが発生する要因が少なからずあります。

この商品を見た人は、こんな商品も見ています

	今見ている商品一般配管用チューブフィッティングティー	一般配管用チューブフィッティングブランチティー	一般配管用チューブフィッティングミニタイプティー	一般配管用チューブフィッティングブランチワイ	一般配管用チューブフィッティングブランチエルボ	一般配管用チューブフィッティングダブルユニバーサルエルボ
メーカー	日本ピスコ	日本ピスコ	日本ピスコ	日本ピスコ	日本ピスコ	日本ピスコ
通常価格	286円-	286円 -	273円 -	286円 -	286円 -	780円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
周囲温度(℃)	0::60	0::60	0::60	0::60	0::60	0::60
使用流体	水 / 空気	水 / 空気	空気	水 / 空気	水 / 空気	水 / 空気
継手種類	ねじ取付分岐	ねじ取付分岐	ねじ取付分岐	ねじ取付分岐	ねじ取付分岐	ねじ取付分岐
ねじ取付分岐	ティー	ブランチティ	ティー	ブランチワイ	ブランチエルボ	ダブルユニバーサルエルボ
種類	ワンタッチ継手	ワンタッチ継手	ワンタッチ継手	ワンタッチ継手	ワンタッチ継手	ワンタッチ継手
