一般配管用 チューブフィッティング キャップ
商品情報
外形図
製品仕様
外観
樹脂 : PBT、金属 : 黄銅+NIメッキ、シールゴム : NBR
低濃度オゾン対策、ノングリース禁油仕様、クリーンルーム梱包仕様、クリーン洗浄仕様
キャップの外観
製品仕様
| 使用流体 | 空気、水(条件有※) |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～60℃(凍結なきこと) |
仕様
- ※ 仕様流体が水の時は、下記の条件を必ず守ってください。
- 1.水使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
- 2.一般水道水は使用可能です。そのほかの水使用の場合はお問い合わせください。
- 3.水使用の際は、インサートリングを必ず使用してください。
適用サイズ
チューブサイズ
| ミリサイズ(mm) | φ4, φ6, φ8, φ10, φ12, φ16 |
|---|---|
| インチサイズ | φ1/8, φ5/32, φ3/16, φ1/4, φ5/16, φ3/8, φ1/2, φ5/8 |
ネジサイズ
| メートルオネジ | M5×0.8, M6×1 |
|---|---|
| 管用テーパオネジ | R1/8, R1/4, R3/8, R1/2 |
| メートルメネジ | M5×0.8 |
| 管用テーパメネジ | Rc1/8, Rc1/4, Rc3/8, Rc1/2 |
規格表

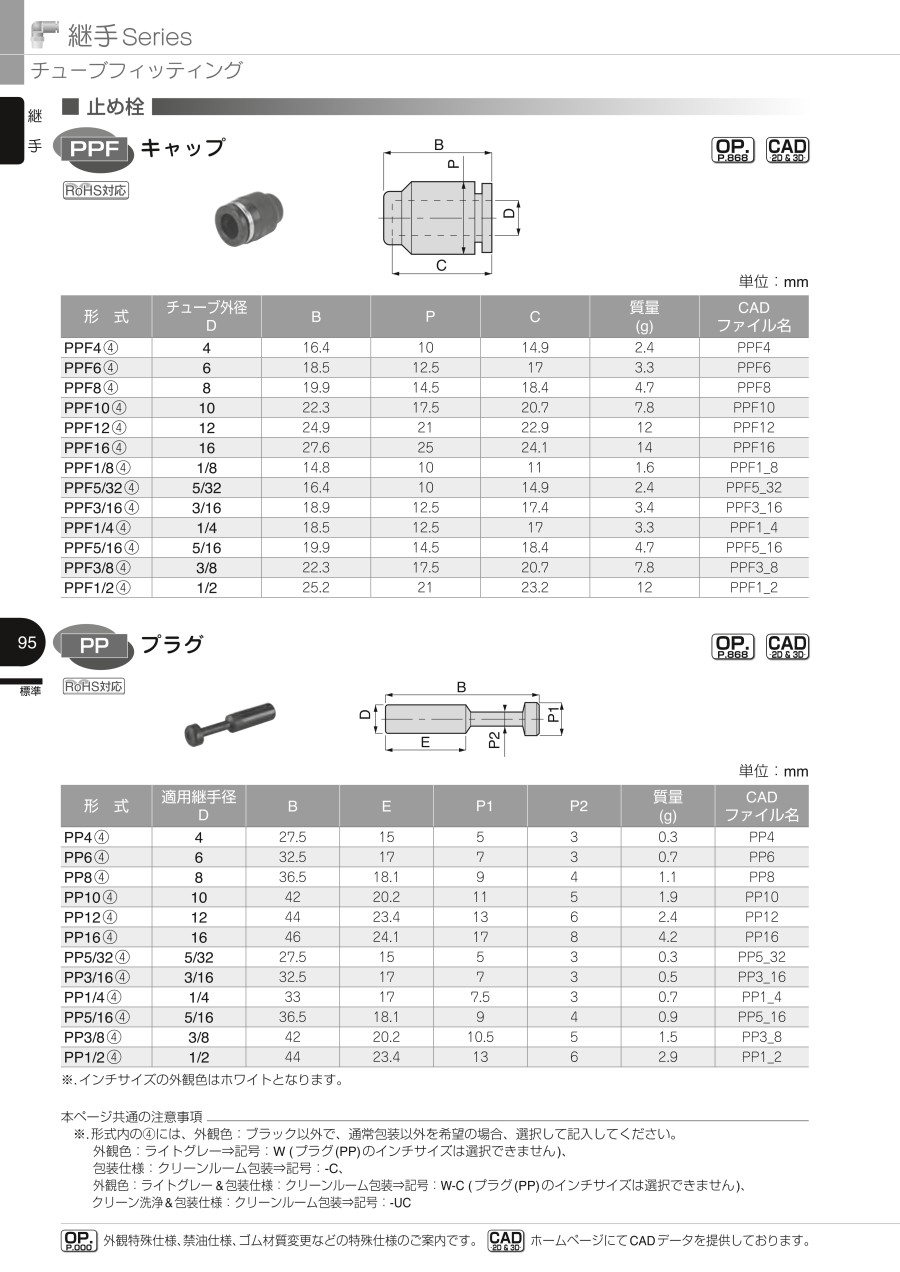

| 形式 | チューブ外径 φD | B | φP | C | 質量 (g) |
|---|---|---|---|---|---|
| PPF4（4） | 4 | 16.4 | 10 | 14.9 | 2.4 |
| PPF6（4） | 6 | 18.5 | 12.5 | 17 | 3.3 |
| PPF8（4） | 8 | 19.9 | 14.5 | 18.4 | 4.7 |
| PPF10（4） | 10 | 22.3 | 17.5 | 20.7 | 7.8 |
| PPF12（4） | 12 | 24.9 | 21 | 22.9 | 12 |
| PPF16（4） | 16 | 27.6 | 25 | 24.1 | 14 |
| PPF1/8（4） | 1/8 | 14.8 | 10 | 11 | 1.6 |
| PPF5/32（4） | 5/32 | 16.4 | 10 | 14.9 | 2.4 |
| PPF3/16（4） | 3/16 | 18.9 | 12.5 | 17.4 | 3.4 |
| PPF1/4（4） | 1/4 | 18.5 | 12.5 | 17 | 3.3 |
| PPF5/16（4） | 5/16 | 19.9 | 14.5 | 18.4 | 4.7 |
| PPF3/8（4） | 3/8 | 22.3 | 17.5 | 20.7 | 7.8 |
| PPF1/2（4） | 1/2 | 25.2 | 21 | 23.2 | 12 |
- ※.形式内の（4）には、外観色：ブラック以外で、通常包装以外を希望の場合、選択して記入してください。
外観色：ライトグレー⇒記号：W （プラグ（PP）のインチサイズは選択できません）、
包装仕様：クリーンルーム包装⇒記号：-C、
外観色：ライトグレー&包装仕様：クリーンルーム包装⇒記号：W-C （プラグ（PP）のインチサイズは選択できません）、
クリーン洗浄&包装仕様：クリーンルーム包装⇒記号：-UC
商品特長詳細
高性能・高品質
ロック爪がチューブ外周を均等に把持。何年経っても新品同様の着脱感。独自形状の弾性体スリーブでエア漏れをシャットアウト。
業界屈指のバリエーション
違径タイプのサイズが充実。従来では継手が2個必要な場合でも1個の継手で対応。継手使用量を減らせコストとスペースの削減が可能。取付け後、樹脂本体の取出角度の変更が可能。
集中配管が可能
トリプルタイプ（PKD、 PKG、PKJ）とトリプルダブルタイプ（PKVD、 PKVG）は、コンパクトに集中配管が可能。
クリーン環境内の配管に最適なクリーンルーム包装仕様を用意（オプション）
フッ素系グリースを使用し、クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。パーティクルや油分を嫌う各種製造工程に最適なクリーン洗浄仕様を用意（クリーンルーム包装仕様にオプション設定）。
クリーンルーム内でHFE（ハイドロフルオロエーテル）による真空超音波洗浄を実施後、脱気包装を実施。
脱着方法
種類豊富
耐久性
操作性
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
127円 ( 140円 ) | 8日目 |
115円 ( 127円 ) | 7日目 |
163円 ( 179円 ) | 8日目 |
109円 ( 120円 ) | 在庫品1日目当日出荷可能 |
123円 ( 135円 ) | 7日目 |
101円 ( 111円 ) | 7日目 |
109円 ( 120円 ) | 13日目 |
127円 ( 140円 ) | 在庫品1日目当日出荷可能 |
197円 ( 217円 ) | 12日目 |
134円 ( 147円 ) | 7日目 |
153円 ( 168円 ) | 在庫品1日目当日出荷可能 |
194円 ( 213円 ) | 19日目 |
158円 ( 174円 ) | 7日目 |
166円 ( 183円 ) | 在庫品1日目当日出荷可能 |
206円 ( 227円 ) | 7日目 |
155円 ( 171円 ) | 7日目 |
192円 ( 211円 ) | 在庫品1日目当日出荷可能 |
183円 ( 201円 ) | 7日目 |
166円 ( 183円 ) | 7日目 |
364円 ( 400円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
豊富なラインナップのワンタッチ継手。
【特長】
・一般空気圧配管用ワンタッチ継手。
・取付け後、樹脂本体の取り出し角度の変更が可能。（一部製品）
・集中配管が可能。
・オプションでライトグレー仕様、クリーンルーム包装仕様も用意。
・クリーンルーム包装仕様は、グリースにフッ素系グリースを使用。
・クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。
【用途】
・標準仕様で水使用可能、金型温調配管にも最適。
・取付け後、樹脂本体の取出角度の変更が可能。（一部製品）
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
