日本ピスコ

一般配管用チューブフィッティングエルボ

Name: 一般配管用 チューブフィッティング エルボ
Brand: 日本ピスコ
SKU: 221000066243
Rating: 4.6 (95 reviews)

カタログ |

4.6

平均満足度4.6

この商品のレビューをみる（95件）

通常単価(税別): 202円～1,109円

税込単価: 222円～1,220円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

一般配管用チューブフィッティングストレート

4.7

通常価格(税別)： 157円 (税込価格：173円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

一般配管用チューブフィッティングミニタイプエルボ

4.8

通常価格(税別)： 188円 (税込価格：207円)

通常出荷日：在庫品1日目

抜群の操作性を持つワンタッチ継手。【特長】・スタンダードタイプに比べ、容量比4...

詳細情報を確認する

本体材質
PBT
ねじ部材質
黄銅
周囲温度 (℃)
0::60
使用流体
水 / 空気
継手種類
ねじ取付方向
ねじ取付方向
エルボ
エルボ
オスエルボ
種類
ワンタッチ継手

ご注意

本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
チューブフィッティングの一部機種におきまして、外観形状・寸法他が変更になっています。詳細については商品情報を参照願います。

未確定：候補が91型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

エルボ

ネジ⇔チューブ接続

使用流体	空気、水(条件有※)
最高使用圧力	1.0MPa
使用真空圧力	-100kPa
使用温度範囲	0～60℃(凍結なきこと)

※ 使用流体が水の時は、下記の条件を必ず守ってください。

1.水使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
2.一般水道水は使用可能です。その他の水使用の場合はお問い合わせください。
3.水使用の際は、インサートリングを必ず使用してください。

適用サイズ

ミリサイズ(mm)	φ4, φ6, φ8, φ10, φ12, φ16
インチサイズ	φ1/8, φ5/32, φ3/16, φ1/4, φ5/16, φ3/8, φ1/2, φ5/8

メートルオネジ	M5×0.8, M6×1
管用テーパオネジ	R1/8, R1/4, R3/8, R1/2
メートルメネジ	M5×0.8
管用テーパメネジ	Rc1/8, Rc1/4, Rc3/8, Rc1/2

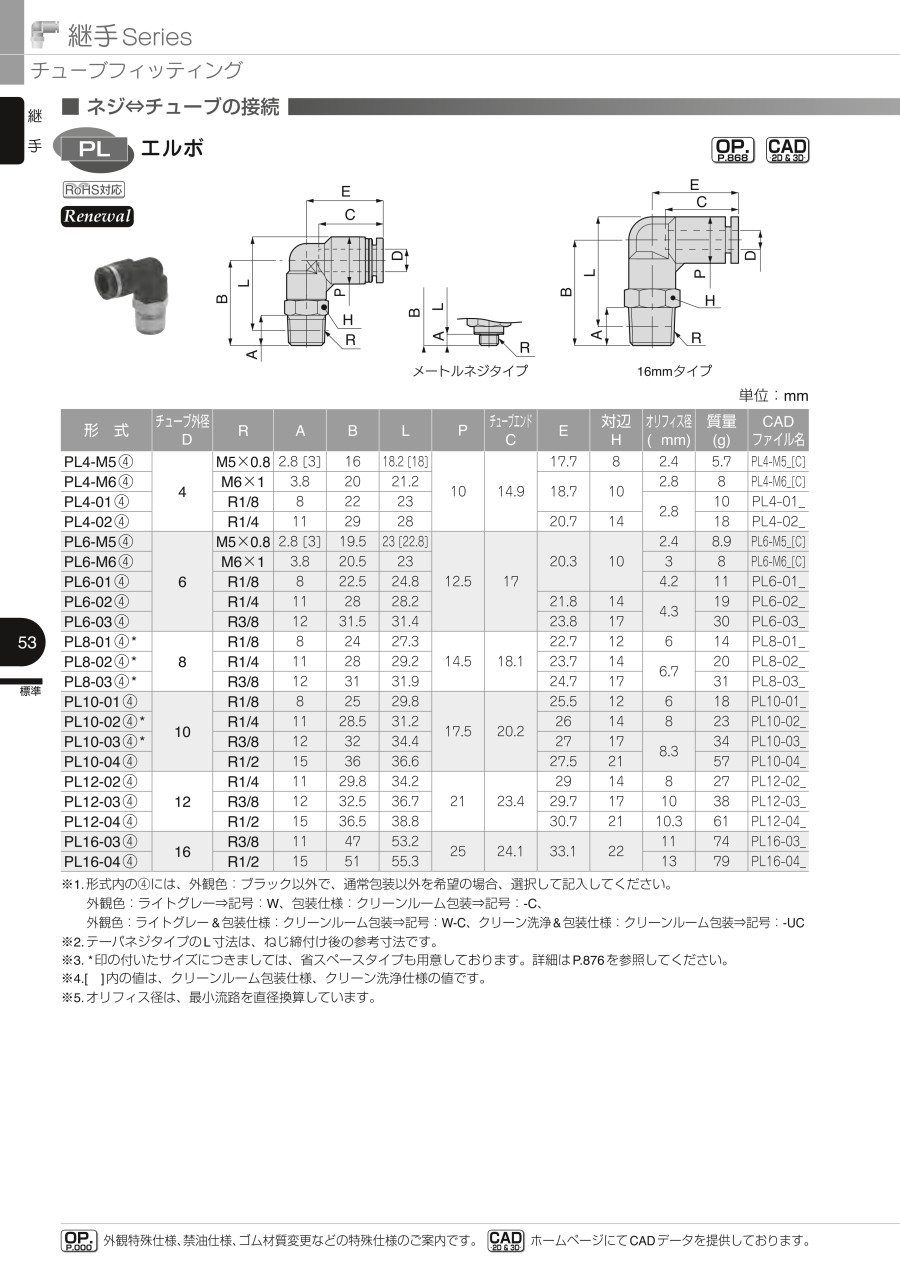

規格表

ミリサイズ

形式	チューブ外径 φD	R	A	B	L	φP	チューブエンド C	E	対辺 H	オリフィス径（φmm）	質量（g）
PL4-M5 （4）	4	M5×0.8	2.8 ［3］	16	18.2 ［18］	10	14.9	17.7	8	2.4	5.7
PL4-M6 （4）		M6×1	3.8	20	21.2			18.7	10	2.8	8
PL4-01 （4）		R1/8	8	22	23			18.7	10	2.8	10
PL4-02 （4）		R1/4	11	29	28			20.7	14	2.8	18
PL6-M5 （4）	6	M5×0.8	2.8 ［3］	19.5	23 ［22.8］	12.5	17	20.3	10	2.4	8.9
PL6-M6 （4）		M6×1	3.8	20.5	23					3	8
PL6-01 （4）		R1/8	8	22.5	24.8					4.2	11
PL6-02 （4）		R1/4	11	28	28.2			21.8	14	4.3	19
PL6-03 （4）		R3/8	12	31.5	31.4			23.8	17	4.3	30
PL8-01 （4） *	8	R1/8	8	24	27.3	14.5	18.1	22.7	12	6	14
PL8-02 （4） *		R1/4	11	28	29.2			23.7	14	6.7	20
PL8-03 （4） *		R3/8	12	31	31.9			24.7	17	6.7	31
PL10-01 （4）	10	R1/8	8	25	29.8	17.5	20.2	25.5	12	6	18
PL10-02 （4） *		R1/4	11	28.5	31.2			26	14	8	23
PL10-03 （4） *		R3/8	12	32	34.4			27	17	8.3	34
PL10-04 （4）		R1/2	15	36	36.6			27.5	21	8.3	57
PL12-02 （4）	12	R1/4	11	29.8	34.2	21	23.4	29	14	8	27
PL12-03 （4）		R3/8	12	32.5	36.7			29.7	17	10	38
PL12-04 （4）		R1/2	15	36.5	38.8			30.7	21	10.3	61
PL16-03 （4）	16	R3/8	11	47	53.2	25	24.1	33.1	22	11	74
PL16-04 （4）	16	R1/2	15	51	55.3	25	24.1	33.1	22	13	79

※1.形式内の（4）には、外観色：ブラック以外で、通常包装以外を希望の場合、選択して記入してください。
外観色：ライトグレー⇒記号：W、包装仕様：クリーンルーム包装⇒記号：-C、
外観色：ライトグレー&包装仕様：クリーンルーム包装⇒記号：W-C、クリーン洗浄&包装仕様：クリーンルーム包装⇒記号：-UC
※2.テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※3. *印の付いたサイズにつきましては、省スペースタイプも用意しております。
※4.［］内の値は、クリーンルーム包装仕様、クリーン洗浄仕様の値です。
※5.オリフィス径は、最小流路を直径換算しています。

インチサイズ

形式	チューブ外径 φD	R	A	B	L	φP	チューブエンド C	E	対辺 H	オリフィス径（φmm）	質量（g）
PL5/32-M5（4）	5/32	M5×0.8	2.8 ［3］	16	18.2 ［18］	10	14.9	17.7	8	2.4	5.7
PL5/32-01 （4）		R1/8	8	22	23			18.7	10	2.8	10
PL5/32-02 （4）		R1/4	11	29	28			20.7	14	2.8	18
PL3/16-M5（4）	3/16	M5×0.8	2.8 ［3］	19.5	23 ［22.8］	12.5	17.4	20.7	10	2.4	8.7
PL3/16-01 （4）		R1/8	8	22.5	24.8			20.7	10	3.3	11
PL3/16-02 （4）		R1/4	11	28	28.2			22.2	14	3.3	19
PL1/4-M5 （4）	1/4	M5×0.8	2.8 ［3］	19.5	23 ［22.8］	12.5	17	20.3	10	2.4	8.5
PL1/4-01 （4）		R1/8	8	22.5	24.8			20.3	10	4.6	11
PL1/4-02 （4）		R1/4	11	28	28.2			21.8	14	5.3	18
PL1/4-03 （4）		R3/8	12	31.5	31.4			23.8	17	5.3	29
PL5/16-01 （4）	5/16	R1/8	8	24	27.3	14.5	18.1	22.7	12	6	14
PL5/16-02 （4）		R1/4	11	28	29.2			23.7	14	6.7	20
PL5/16-03 （4）		R3/8	12	31	31.9			24.7	17	6.7	31
PL3/8-01 （4）	3/8	R1/8	8	25	29.8	17.5	20.2	25.5	12	6	18
PL3/8-02 （4）		R1/4	11	28.5	31.2			26	14	8	24
PL3/8-03 （4）		R3/8	12	32	34.4			27	17	8.2	35
PL3/8-04 （4）		R1/2	15	36	36.6			27.5	21	8.2	58
PL1/2-02 （4）	1/2	R1/4	11	29.8	34.2	21	23.7	29.3	14	8	26
PL1/2-03 （4）		R3/8	12	32.5	36.7			30	17	10	37
PL1/2-04 （4）		R1/2	15	36.5	38.8			31	21	10.9	60
PL5/8-03 （4）	5/8	R3/8	11	47	53.2	25	24.1	33.1	22	11	74
PL5/8-04 （4）	5/8	R1/2	15	51	55.3	25	24.1	33.1	22	13	79

※1.形式内の（4）には、外観色：ブラック以外で、通常包装以外を希望の場合、選択して記入してください。
外観色：ライトグレー⇒記号：W、包装仕様：クリーンルーム包装⇒記号：-C、
外観色：ライトグレー&包装仕様：クリーンルーム包装⇒記号：W-C、クリーン洗浄&包装仕様：クリーンルーム包装⇒記号：-UC
※2.テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※3.［］内の値は、クリーンルーム包装仕様、クリーン洗浄仕様の値です。
※4.オリフィス径は、最小流路を直径換算しています。

使用例

接続部着脱方法

1.チューブの着脱方法

（1）.チューブの装着
チューブフィッティング（ワンタッチ継手）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。装着の際は、デジタルカタログ内の掲載商品の注意事項「6.チューブ装着上の注意」を参考に装着してください。

（2）.チューブの取外し
チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。取外しの際は、必ずエアを止めてから行ってください。

2.ネジの締付方法

（1）.ネジの締付け
ネジの締付けには、外径六角部をスパナ、またはインパクトレンチで締める方式の物と内径六角部を六角レンチで締める方式の物（継手間のスペースを小さく取れる）があります。締付ける際は、デジタルカタログ内の掲載商品の注意事項「8.本体取付上の
注意」の表2.締付けトルク及びシーロック色、ガスケット材質を参考に締付けてください。

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

接続ねじの種類1

ねじの呼び 1

包装仕様

オリフィス径

(mm)

開放リング色

樹脂本体色

トラスココード

RoHS?

最小発注数量

12.7	R	1/4	通常包装仕様	8	ホワイト	ブラック	-	-	10個
12.7	R	3/8	通常包装仕様	10	ホワイト	ブラック	-	-	10個
12.7	R	1/2	通常包装仕様	10.9	ホワイト	ブラック	-	-	10個
6.35	R	1/8	通常包装仕様	4.6	ホワイト	ブラック	-	-	10個
6.35	R	1/8	クリーンルーム包装仕様	4.6	ホワイト	ライトグレー	-	-	10個
6.35	R	1/8	通常包装仕様	4.6	ホワイト	ライトグレー	-	-	10個
6.35	R	1/4	通常包装仕様	5.3	ホワイト	ブラック	-	-	10個
6.35	R	1/4	クリーンルーム包装仕様	5.3	ホワイト	ライトグレー	-	-	10個
6.35	R	3/8	通常包装仕様	5.3	ホワイト	ブラック	-	-	10個
6.35	R	3/8	クリーンルーム包装仕様	5.3	ホワイト	ライトグレー	-	-	10個
6.35	R	3/8	通常包装仕様	5.3	ホワイト	ライトグレー	-	-	10個
6.35	M	M5×0.8	通常包装仕様	2.4	ホワイト	ブラック	-	-	10個
9.53	R	1/8	通常包装仕様	6	ホワイト	ブラック	-	-	10個
9.53	R	1/4	通常包装仕様	8	ホワイト	ブラック	-	-	10個
9.53	R	1/4	クリーンルーム包装仕様	8	ホワイト	ライトグレー	-	-	10個
9.53	R	3/8	通常包装仕様	8.2	ホワイト	ブラック	-	-	10個
9.53	R	3/8	通常包装仕様	8.2	ホワイト	ライトグレー	-	-	10個
9.53	R	1/2	通常包装仕様	8.2	ホワイト	ブラック	-	-	10個
9.53	R	1/2	通常包装仕様	8.2	ホワイト	ライトグレー	-	-	10個
4.76	R	1/8	通常包装仕様	3.3	ホワイト	ブラック	-	-	10個
4.76	R	1/4	通常包装仕様	3.3	ホワイト	ブラック	-	-	10個
4.76	M	M5×0.8	通常包装仕様	2.4	ホワイト	ブラック	-	-	10個
4	R	1/8	通常包装仕様	2.8	ブラック	ブラック	290-8913	-	10個
4	R	1/8	クリーンルーム包装仕様	2.8	ライトブルー	ライトグレー	-	-	10個
4	R	1/8	通常包装仕様	2.8	ライトグレー	ライトグレー	-	-	10個
4	R	1/4	通常包装仕様	2.8	ブラック	ブラック	290-8921	-	10個
4	R	1/4	クリーンルーム包装仕様	2.8	ライトブルー	ライトグレー	-	-	10個
4	R	1/4	通常包装仕様	2.8	ライトグレー	ライトグレー	-	-	10個
4	M	M5×0.8	通常包装仕様	2.4	ブラック	ブラック	290-8905	10	10個
4	M	M5×0.8	クリーンルーム包装仕様	2.4	ライトブルー	ライトグレー	-	-	10個
4	M	M5×0.8	通常包装仕様	2.4	ライトグレー	ライトグレー	-	-	10個
4	M	M6×1	通常包装仕様	2.8	ブラック	ブラック	442-7262	10	10個
4	M	M6×1	クリーンルーム包装仕様	2.8	ライトブルー	ライトグレー	-	-	10個
4	M	M6×1	通常包装仕様	2.8	ライトグレー	ライトグレー	-	-	10個
15.88	R	3/8	通常包装仕様	11	ホワイト	ブラック	-	-	10個
15.88	R	1/2	通常包装仕様	13	ホワイト	ブラック	-	-	10個
7.94	R	1/8	通常包装仕様	6	ホワイト	ブラック	-	-	10個
7.94	R	1/4	通常包装仕様	6.7	ホワイト	ブラック	-	-	10個
7.94	R	3/8	通常包装仕様	6.7	ホワイト	ブラック	-	-	10個
3.97	R	1/8	通常包装仕様	2.8	ホワイト	ブラック	-	-	10個
3.97	R	1/4	通常包装仕様	2.8	ホワイト	ブラック	-	-	10個
3.97	M	M5×0.8	通常包装仕様	2.4	ホワイト	ブラック	-	-	10個
6	R	1/8	通常包装仕様	4.2	ブラック	ブラック	290-8948	-	10個
6	R	1/8	クリーンルーム包装仕様	4.2	ライトブルー	ライトグレー	-	-	10個
6	R	1/8	通常包装仕様	4.2	ライトグレー	ライトグレー	-	-	10個
6	R	1/4	通常包装仕様	4.3	ブラック	ブラック	290-8956	-	10個
6	R	1/4	クリーンルーム包装仕様	4.3	ライトブルー	ライトグレー	-	-	10個
6	R	1/4	通常包装仕様	4.3	ライトグレー	ライトグレー	-	-	10個
6	R	3/8	通常包装仕様	4.3	ブラック	ブラック	290-8964	-	10個
6	R	3/8	クリーンルーム包装仕様	4.3	ライトブルー	ライトグレー	-	-	10個
6	R	3/8	通常包装仕様	4.3	ライトグレー	ライトグレー	-	-	10個
6	M	M5×0.8	通常包装仕様	2.4	ブラック	ブラック	290-8930	10	10個
6	M	M5×0.8	クリーンルーム包装仕様	2.4	ライトブルー	ライトグレー	-	-	10個
6	M	M5×0.8	通常包装仕様	2.4	ライトグレー	ライトグレー	-	-	10個
6	M	M6×1	通常包装仕様	3	ブラック	ブラック	378-1879	10	10個
6	M	M6×1	クリーンルーム包装仕様	3	ライトブルー	ライトグレー	-	-	10個
6	M	M6×1	通常包装仕様	3	ライトグレー	ライトグレー	-	-	10個
8	R	1/8	通常包装仕様	6	ブラック	ブラック	290-8972	-	10個
8	R	1/8	クリーンルーム包装仕様	6	ライトブルー	ライトグレー	-	-	10個
8	R	1/8	通常包装仕様	6	ライトグレー	ライトグレー	-	-	10個
