ケミカル用 チューブフィッティングケミカルタイプ 違径ニップル
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

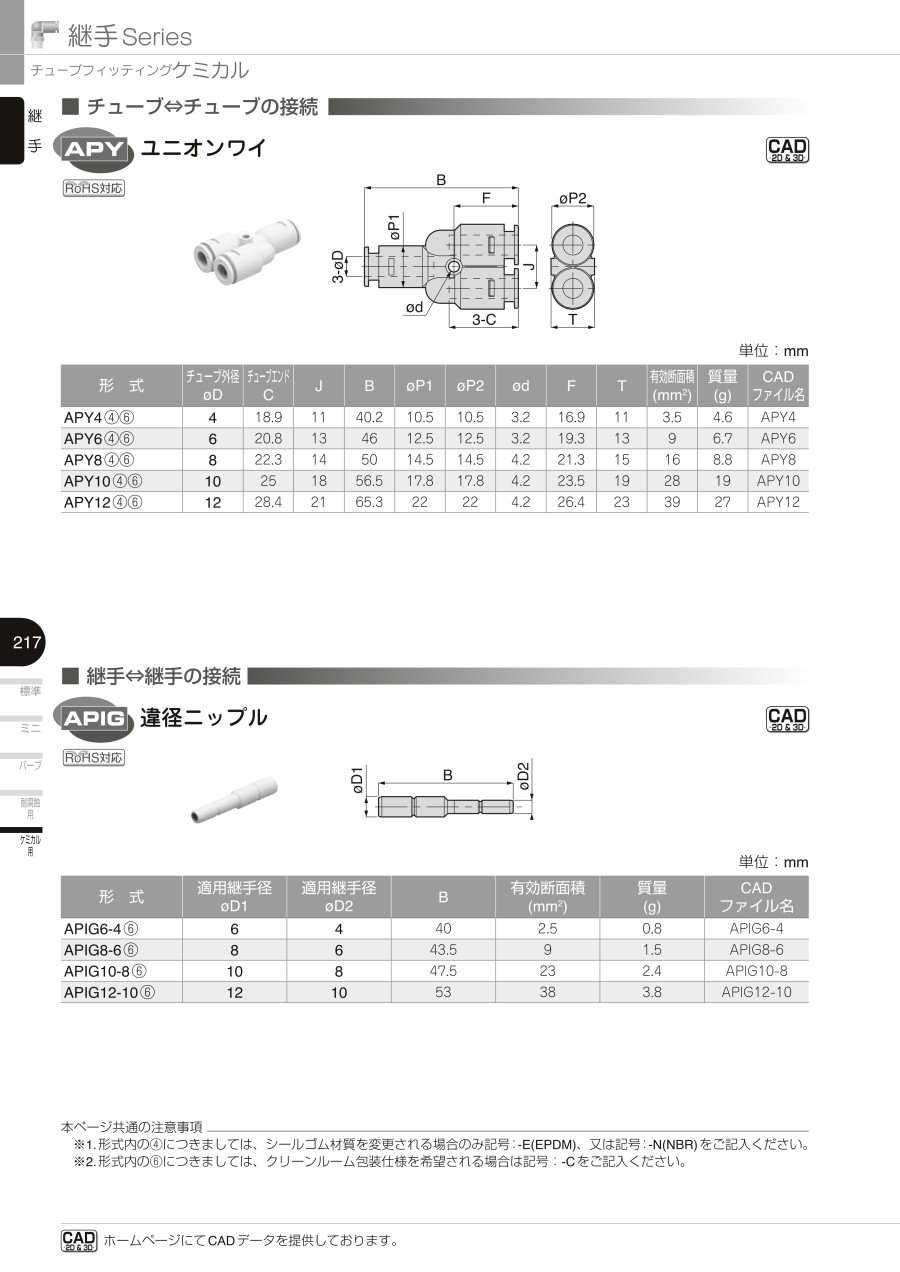

外形図
製品仕様
- 銅系不使用
- ノングリース
- 用途：化学関係、医療関係、薬品関係、食品関係
規格表
単位：mm
| 型番 | 適用継手径 φD1 | 適用継手径 φD2 | B | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|
| APIG6-4 | 6 | 4 | 40 | 2.5 | 0.8 |
| APIG6-4-C | |||||
| APIG8-6 | 8 | 6 | 43.5 | 9 | 1.5 |
| APIG8-6-C | |||||
| APIG10-8 | 10 | 8 | 47.5 | 23 | 2.4 |
| APIG10-8-C | |||||
| APIG12-10 | 12 | 10 | 53 | 38 | 3.8 |
| APIG12-10-C |
※ -C：クリーンルーム包装仕様
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
199円 ( 219円 ) | 8日目 |
226円 ( 249円 ) | 6日目 |
226円 ( 249円 ) | 8日目 |
230円 ( 253円 ) | 6日目 |
247円 ( 272円 ) | 8日目 |
251円 ( 276円 ) | 6日目 |
274円 ( 301円 ) | 8日目 |
283円 ( 311円 ) | 6日目 |
詳細情報
基本情報
本体素材は耐熱性、難燃性、耐薬品に優れたPPSを採用。
【特長】
・本体材質は耐熱性、難燃性（UL94V-0）、耐薬品性に優れたPPS樹脂を採用。
・シール部にはFKMを使用。
・オプションでNBR,EPDMも選択可能です。
・使用部品は全て禁油仕様。
・食品衛生法にも適合（FKM仕様のみ）。
・錆、金属イオンの心配不要です。
・包装仕様は、使用用途に合わせ通常包装とクリーンルーム包装から選択が可能です
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
