チューブフィッティングケミカル エルボ

外形図

製品仕様

製品仕様

• ※ 1.仕様流体が水、その他薬品のときは、下記の条件を必ず守ってください。

1. 1.水、液体仕様の際は、サージ圧力を最高使用圧力以下に抑えてご使用ください。
2. 2.水、液体仕様の際は、インサートリングを必ず使用してください。
3. 3.薬品、混合ガスなどにつきましては、使用条件により弊社仕様の適合が異なる場合がありますので、確認の上ご使用ください。

外観

構造

• 継手部本体（PPS GF30%）
• Oリング（FKM）※
• Cリング（PPS GF30%）
• ネジ部本体（PPS GF30%）
• テーパスリーブ（PPS GF30%）
• チューブ
• コレット（PPS GF30%）
• テーパプッシュ（PPS GF30%）
• 弾性体スリープ（FKM）※

• ※ オプションにてEPDM、NBRにも対応します。

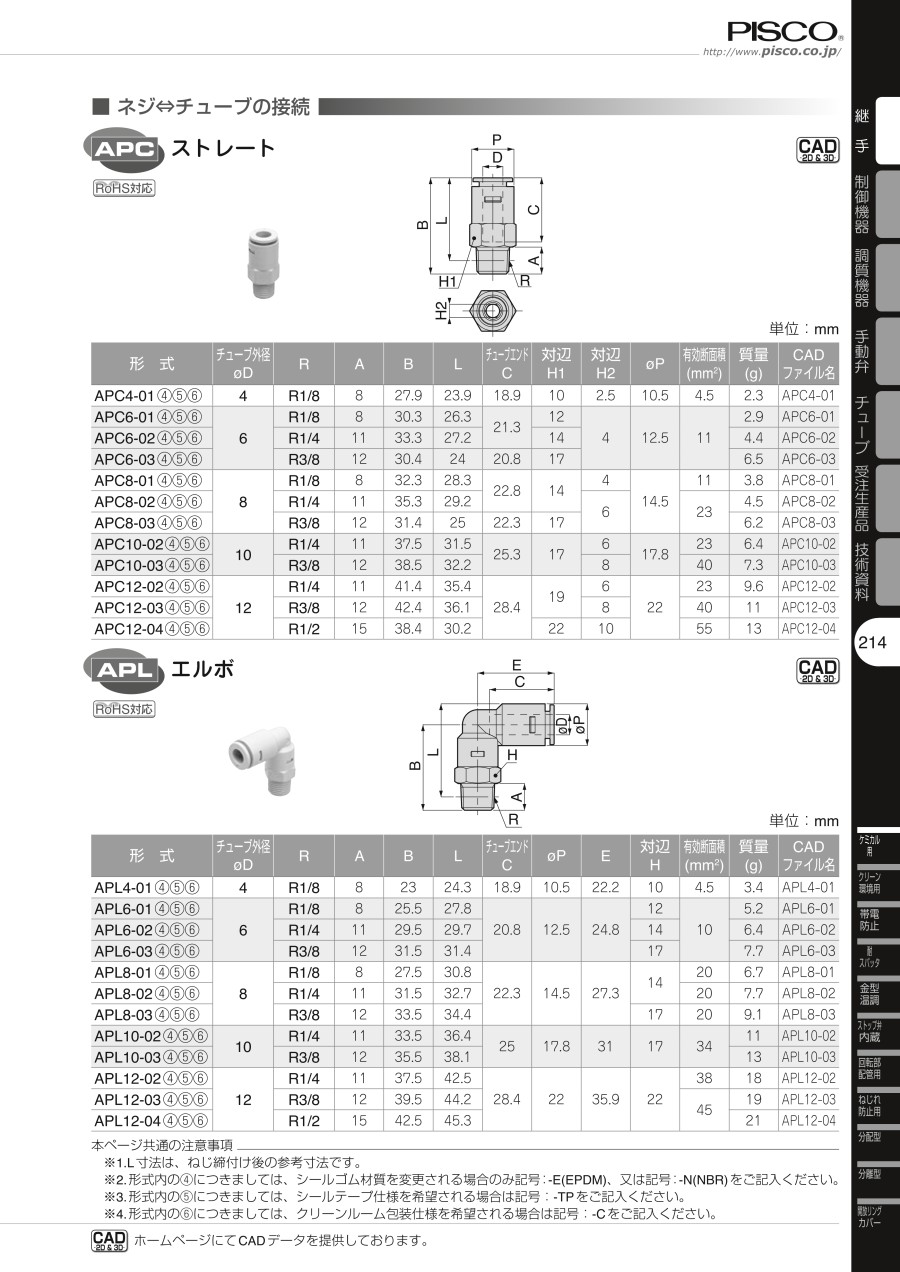

規格表

• ※ L寸法は、ねじ締め付け後の参考寸法です。
• ※ 形式内の（4）につきましては、シールゴム材質を変更される場合のみ記号：-E（EPDM）、または記号：-N（NBR）をご記入ください。
• ※ 形式内の（5）につきましては、シールテープ仕様を希望される場合は記号：-TPをご記入ください。
• ※ 形式内の（6）につきましては、クリーンルーム包装仕様を希望される場合は記号：-Cとご記入ください。

使用例

接続部着脱方法

1. チューブの着脱方法

（1） .チューブの装着
チューブフィッティングケミカル（樹脂製ワンタッチ継手）は、チューブをチューブエンドまで差し込んだ状態でチューブを引き、コレットがロックしていることを確認してください。装着の際は、デジタルカタログ内の掲載商品の注意事項「6.チューブ装着上の注意」を参考に装着してください。

（2） .チューブの取外し
チューブを取外す場合、コレットを継手側に押し付けた状態でチューブを引き抜いてください。取外しの際は、必ずエアを止めてから行ってください。

2. ネジの締付方法

（1） . ネジの締付け
ネジの締付けは、外径六角部をスパナで締めます。締付ける際は、デジタルカタログ内の個別注意事項「注意3」を参考に締付けてください。

商品特長詳細

• シール部にはFKM を使用。オプションでNBR、EPDM も選択可能。
• 包装仕様は、使用用途に合わせ通常包装とクリーンルーム包装から選択が可能。
