クリーン環境用 チューブフィッティングPPタイプ ユニオンワイ

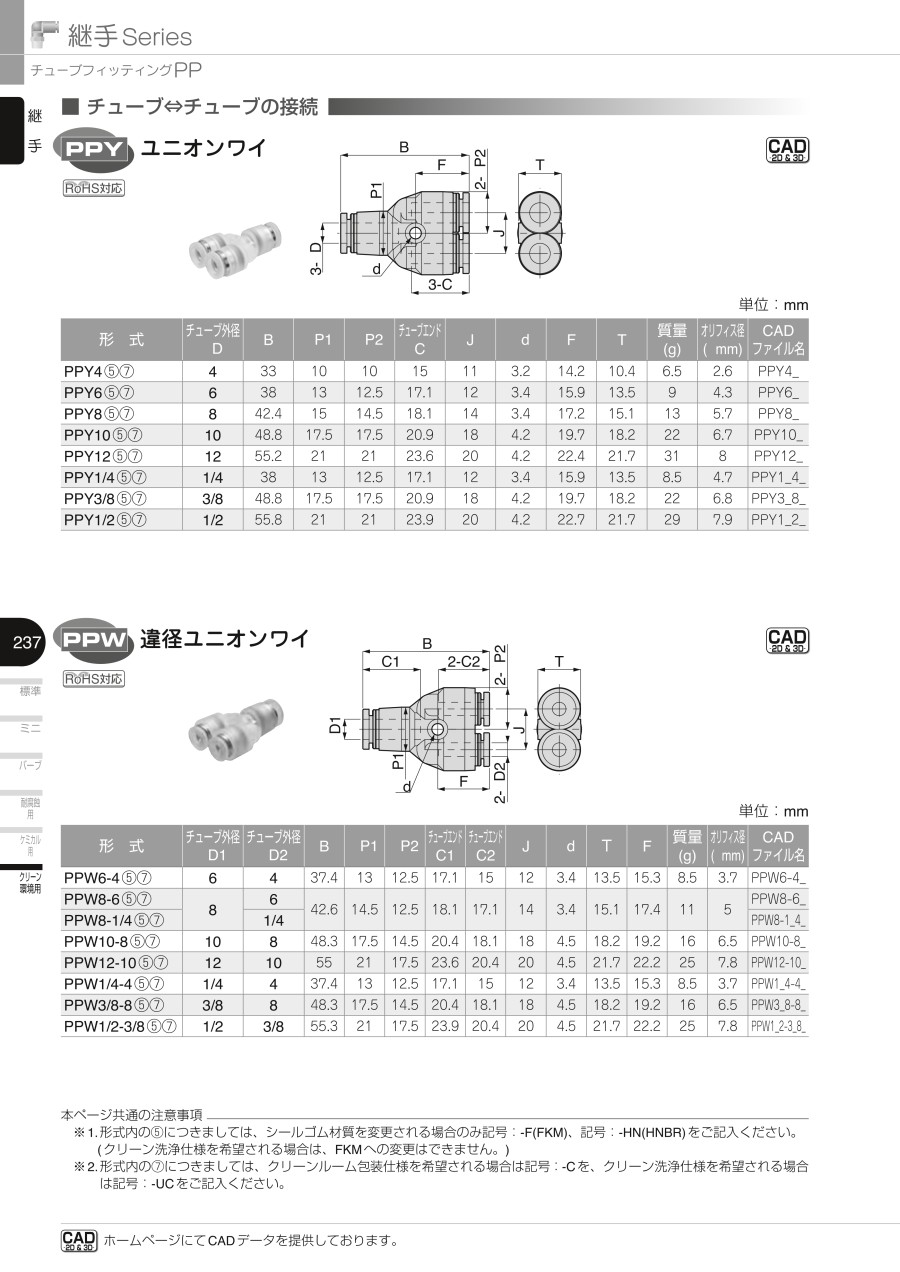

外形図

製品仕様

製品仕様

• ※1. 使用流体が水、その他薬品の時は、下記の条件を必ず守ってください。
• •  1. 水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用ください。
  •  2. 水、液体使用の際は、インサートリングを必ず使用してください。
  •  3. 薬品、混合ガスなどにつきましては、使用条件により弊社仕様の適合が異なる場合がありますので確認の上ご使用ください。
• ※2. 使用温度が20℃を越える場合の最高使用圧力は、下記「使用温度と最高使用圧力の関係」を参照してください。

使用温度と最高使用圧力の関係図

構造

規格表

• ※ 1. 形式内の（5）につきましては、シールゴム材質を変更される場合のみ記号：-F（FKM）、記号：-HN（HNBR）をご記入ください。
   （クリーン洗浄仕様を希望される場合は、FKMへの変更はできません。）
• ※ 2. 形式内の（7）につきましては、クリーンルーム包装仕様を希望される場合は記号：-Cを、クリーン洗浄仕様を希望される場合は記号：-UCをご記入ください。

使用例

接続部着脱方法

1. チューブの着脱方法

（1）チューブの装着

チューブフィッティングPP（ワンタッチ継手）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。
装着の際は、デジタルカタログの注意事項「6.チューブ装着上の注意」を参考に装着してください。

（2）チューブの取外し

チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。
取外しの際は、必ずエアを止めてから行ってください。

2.ネジの締付方法

（1）ネジの締付け

ネジの締付けは、外径六角部をスパナで締めます。
締付ける際は、SUS304の場合、デジタルカタログの注意事項「8.本体取付上の注意」の表2. 締付けトルク及びシーロック色、ガスケット材質を、PPの場合、個別注意事項「注意3」を参考に締付けてください。

商品特長詳細

• 包装仕様は、2種類を用意。通常包装とクリーンエア清浄後、クリーンルーム（ISOクラス6相当）内にて包装したクリーンルーム包装から選択可能。
• シールテープ巻きやシーロック加工を行う。ネジ部材質、SUS304は、シールテープ巻きとシーロック加工どちらにも対応。
• ネジ部材質、PP樹脂は、シールテープ巻きのみ対応。
• パーティクルや油分を嫌う各種製造工程に最適なクリーン洗浄仕様を用意。（オプション）クリーンルーム内でHFE（ハイドロフルオロエーテル）による真空超音波洗浄を実施後、脱気包装を実施。

選定サポート情報

型式説明
