クリーン環境用 チューブフィッティングPPタイプ ブランチティー
- 通常単価(税別)
- 912円～1,789円
- 税込単価
- 1,003円～1,968円
本体素材はクリーン環境に適したPP樹脂を採用。【特長】・本体材質はクリーン環境...
詳細情報を確認する
商品情報
外形図
製品仕様
| 使用流体 | 空気、水、その他薬品（条件有※1） |
|---|---|
| 最高使用圧力 | 0.9MPa （at 0～20℃） |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～80℃ （シールゴム材質NBRの場合：0～60℃） （凍結なきこと） |
※ 1. 使用流体が水、その他薬品の時は、下記の条件を必ず守ってください。
1. 水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用ください。
2. 水、液体使用の際は、インサートリングの使用を推奨します。
3. 薬品、溶剤、混合ガス等につきましては、使用条件により仕様の適合が異なる場合がありますのでご確認の上ご使用ください。

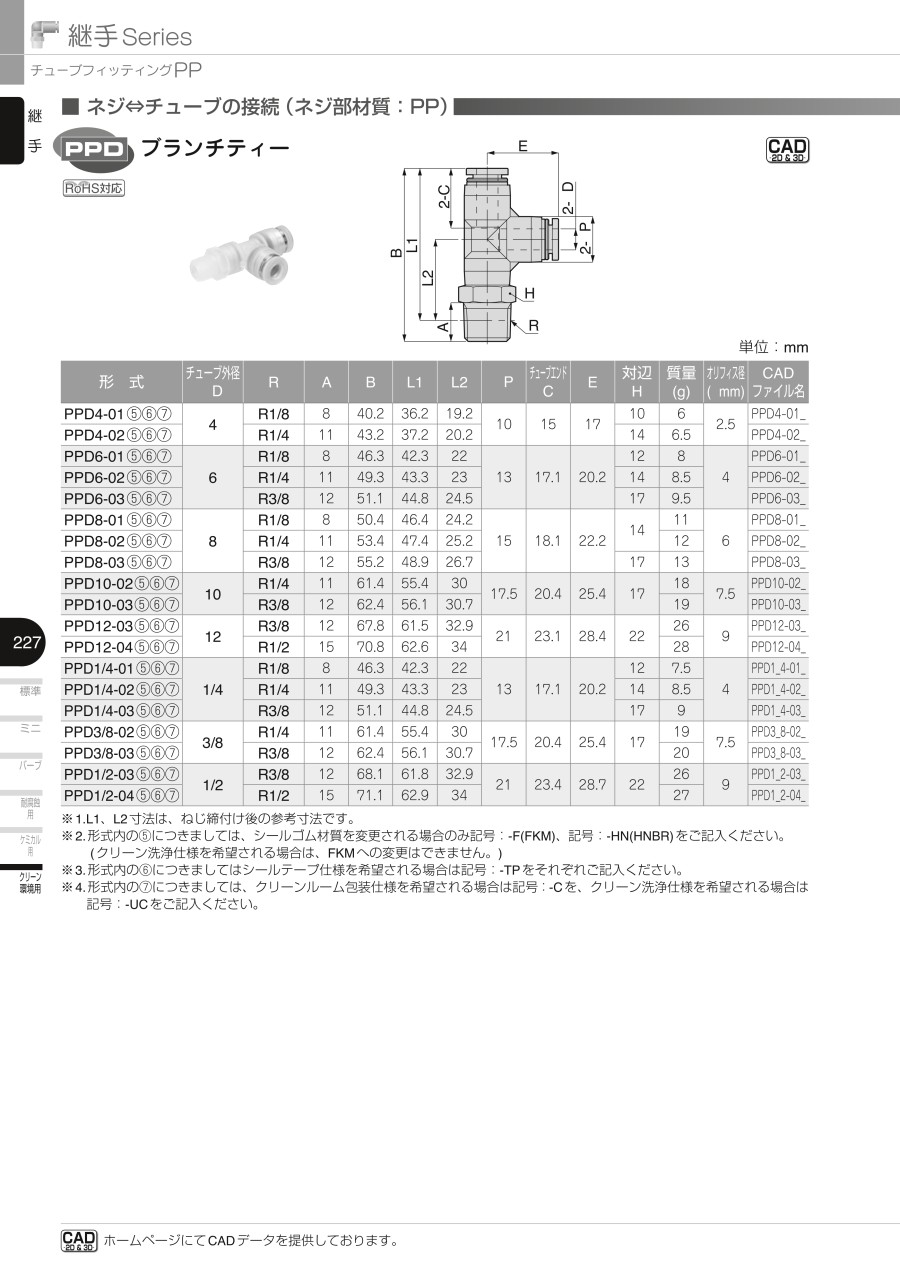

規格表
※1. L1、L2寸法は、ねじ締付け後の参考寸法です。
※2. 形式内の（5）につきましては、シールゴム材質を変更される場合のみ記号：F（FKM）をご記入ください。
※3. 形式内の（6）につきましては、クリーンルーム包装仕様を希望される場合は記号：Cをご記入ください。
※4. 形式内の（7）につきましてはシールテープ仕様を希望される場合は記号：TPをそれぞれご記入ください。
技術情報・設計アイデア
使用温度と最高使用圧力の関係図
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
918円 ( 1,010円 ) | 6日目 |
912円 ( 1,003円 ) | 7日目 |
935円 ( 1,029円 ) | 6日目 |
977円 ( 1,075円 ) | 7日目 |
918円 ( 1,010円 ) | 6日目 |
919円 ( 1,011円 ) | 7日目 |
935円 ( 1,029円 ) | 6日目 |
977円 ( 1,075円 ) | 7日目 |
1,021円 ( 1,123円 ) | 在庫品1日目当日出荷可能 |
945円 ( 1,040円 ) | 7日目 |
1,017円 ( 1,119円 ) | 6日目 |
1,059円 ( 1,165円 ) | 7日目 |
965円 ( 1,062円 ) | 8日目 |
945円 ( 1,040円 ) | 7日目 |
1,017円 ( 1,119円 ) | 6日目 |
1,186円 ( 1,305円 ) | 7日目 |
928円 ( 1,021円 ) | 6日目 |
969円 ( 1,066円 ) | 7日目 |
1,043円 ( 1,147円 ) | 6日目 |
1,084円 ( 1,192円 ) | 7日目 |
1,101円 ( 1,211円 ) | 6日目 |
1,043円 ( 1,147円 ) | 7日目 |
1,297円 ( 1,427円 ) | 6日目 |
1,183円 ( 1,301円 ) | 7日目 |
1,208円 ( 1,329円 ) | 6日目 |
1,043円 ( 1,147円 ) | 7日目 |
1,142円 ( 1,256円 ) | 6日目 |
1,183円 ( 1,301円 ) | 7日目 |
1,197円 ( 1,317円 ) | 6日目 |
1,067円 ( 1,174円 ) | 7日目 |
1,167円 ( 1,284円 ) | 6日目 |
1,229円 ( 1,352円 ) | 7日目 |
1,297円 ( 1,427円 ) | 6日目 |
1,193円 ( 1,312円 ) | 7日目 |
1,704円 ( 1,874円 ) | 6日目 |
1,436円 ( 1,580円 ) | 7日目 |
1,297円 ( 1,427円 ) | 6日目 |
1,228円 ( 1,351円 ) | 7日目 |
1,697円 ( 1,867円 ) | 6日目 |
1,437円 ( 1,581円 ) | 7日目 |
1,697円 ( 1,867円 ) | 6日目 |
1,436円 ( 1,580円 ) | 7日目 |
1,747円 ( 1,922円 ) | 6日目 |
1,788円 ( 1,967円 ) | 7日目 |
1,416円 ( 1,558円 ) | 7日目 |
1,697円 ( 1,867円 ) | 6日目 |
1,789円 ( 1,968円 ) | 7日目 |
1,747円 ( 1,922円 ) | 6日目 |
1,788円 ( 1,967円 ) | 7日目 |
1,429円 ( 1,572円 ) | 7日目 |
詳細情報
基本情報
本体素材はクリーン環境に適したPP樹脂を採用。
【特長】
・本体材質はクリーン環境に適したPP樹脂を採用しました。
・シール部にはEPDMを使用しました。
・オプションでFKMも選択可能です。
・ネジ部はPPとSUS304の選択可能です。
・禁油仕様です。
・樹脂本体色はクリアで流体の確認が可能です。
・包装仕様は、使用用途に合わせ通常包装とクリーンルーム包装から選択が可能です
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
