クリーン環境用 チューブフィッティングPPタイプ ティー
- 通常単価(税別)
- 878円～1,789円
- 税込単価
- 966円～1,968円
本体材質にはクリーン環境に適したPP、シール材質にはEPDMを採用の チューブ...
詳細情報を確認する
未確定：候補が52型番あります。
商品情報
外形図
単位：mm
製品仕様
| 使用流体 | 空気、水（条件有）、その他（条件有） |
|---|---|
| 最高使用圧力 | 1.0MPa （at 0～20℃） |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～+80℃（凍結なきこと） |
適用サイズ
- チューブサイズ
| ミリサイズ（mm） | φ4（直径4mm）、φ6（直径6mm）、φ8（直径8mm）、φ10（直径10mm）、φ12（直径12mm） |
|---|---|
| インチサイズ | φ1/4（直径1/4inch）、φ3/8（直径3/8inch）、φ1/2（直径1/2inch） |
- ※ ミリサイズφ4mmはφ5/32インチと、φ8mmはφ5/16インチと併用になります。
- ネジサイズ
| 管用テーパネジ | R1/8、R1/4、R3/8、R1/2 |
|---|
構造
- ※ こちらはエルボタイプ、ねじ本体材質がSUS304の場合となります。

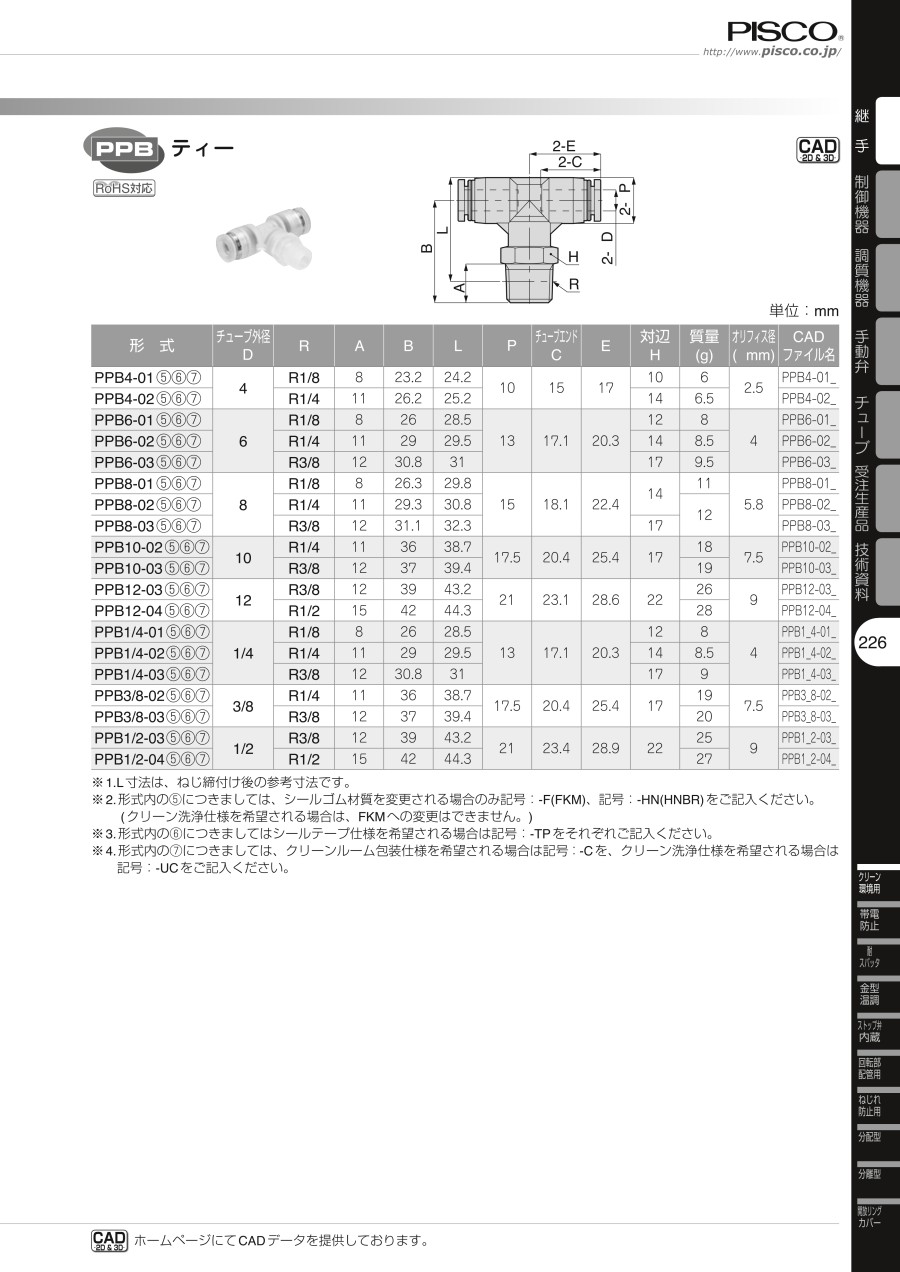

規格表
| 型番 | チューブ外径φD | R | A | B | L | φP | チューブエンドC | E | 対辺H | 質量（g） | 有効断面積（mm2） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PPB4-01（5）（6）（7） | 4 | R1/8 | 8 | 23.2 | 24.2 | 10 | 15 | 17 | 10 | 6 | 3.3 |
| PPB4-02（5）（6）（7） | R1/4 | 11 | 26.2 | 25.2 | 14 | 6.5 | |||||
| PPB6-01（5）（6）（7） | 6 | R1/8 | 8 | 26 | 28.5 | 13 | 17.1 | 20.3 | 12 | 8 | 8 |
| PPB6-02（5）（6）（7） | R1/4 | 11 | 29 | 29.5 | 14 | 8.5 | |||||
| PPB6-03（5）（6）（7） | R3/8 | 12 | 30.8 | 31 | 17 | 9.5 | |||||
| PPB8-01（5）（6）（7） | 8 | R1/8 | 8 | 26.3 | 29.8 | 15 | 18.1 | 22.4 | 14 | 11 | 17.3 |
| PPB8-02（5）（6）（7） | R1/4 | 11 | 29.3 | 30.8 | 12 | ||||||
| PPB8-03（5）（6）（7） | R3/8 | 12 | 31.1 | 32.3 | 17 | ||||||
| PPB10-02（5）（6）（7） | 10 | R1/4 | 11 | 36 | 38.7 | 17.5 | 20.4 | 25.4 | 17 | 18 | 26.3 |
| PPB10-03（5）（6）（7） | R3/8 | 12 | 37 | 39.4 | 19 | ||||||
| PPB12-03（5）（6）（7） | 12 | R3/8 | 12 | 39 | 43.2 | 21 | 23.1 | 28.6 | 22 | 26 | 37.2 |
| PPB12-04（5）（6）（7） | R1/2 | 15 | 42 | 44.3 | 28 |
商品特長詳細
タイプ別シリーズ特長
- 包装仕様は、2種類を用意。通常包装とクリーンエア清浄後、クリーンルーム（ISOクラス6相当）内にて包装したクリーンルーム包装から選択可能。
- シールテープ巻きやシーロック加工を行う。ネジ部材質、SUS304は、シールテープ巻きとシーロック加工どちらにも対応。
- ネジ部材質、PP樹脂は、シールテープ巻きのみ対応。
- パーティクルや油分を嫌う各種製造工程に最適なクリーン洗浄仕様を用意。（オプション）クリーンルーム内でHFE（ハイドロフルオロエーテル）による真空超音波洗浄を実施後、脱気包装を実施。
選定サポート情報
型番説明
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
918円 ( 1,010円 ) | 6日目 |
912円 ( 1,003円 ) | 7日目 |
998円 ( 1,098円 ) | 6日目 |
977円 ( 1,075円 ) | 7日目 |
878円 ( 966円 ) | 6日目 |
919円 ( 1,011円 ) | 7日目 |
998円 ( 1,098円 ) | 6日目 |
977円 ( 1,075円 ) | 7日目 |
1,021円 ( 1,123円 ) | 6日目 |
945円 ( 1,040円 ) | 7日目 |
1,068円 ( 1,175円 ) | 6日目 |
1,059円 ( 1,165円 ) | 7日目 |
987円 ( 1,086円 ) | 7日目 |
910円 ( 1,001円 ) | 8日目 |
945円 ( 1,040円 ) | 7日目 |
1,017円 ( 1,119円 ) | 6日目 |
1,059円 ( 1,165円 ) | 7日目 |
945円 ( 1,040円 ) | 7日目 |
997円 ( 1,097円 ) | 6日目 |
969円 ( 1,066円 ) | 7日目 |
1,043円 ( 1,147円 ) | 6日目 |
1,084円 ( 1,192円 ) | 7日目 |
1,012円 ( 1,113円 ) | 6日目 |
1,043円 ( 1,147円 ) | 7日目 |
1,485円 ( 1,634円 ) | 6日目 |
1,183円 ( 1,301円 ) | 7日目 |
1,113円 ( 1,224円 ) | 6日目 |
1,043円 ( 1,147円 ) | 7日目 |
1,142円 ( 1,256円 ) | 6日目 |
1,183円 ( 1,301円 ) | 7日目 |
978円 ( 1,076円 ) | 7日目 |
1,197円 ( 1,317円 ) | 6日目 |
1,195円 ( 1,315円 ) | 7日目 |
1,309円 ( 1,440円 ) | 6日目 |
1,229円 ( 1,352円 ) | 7日目 |
1,489円 ( 1,638円 ) | 6日目 |
1,193円 ( 1,312円 ) | 7日目 |
1,418円 ( 1,560円 ) | 6日目 |
1,435円 ( 1,579円 ) | 7日目 |
1,489円 ( 1,638円 ) | 7日目 |
1,489円 ( 1,638円 ) | 6日目 |
1,228円 ( 1,351円 ) | 7日目 |
1,382円 ( 1,520円 ) | 6日目 |
1,435円 ( 1,579円 ) | 7日目 |
1,418円 ( 1,560円 ) | 8日目 |
1,435円 ( 1,579円 ) | 7日目 |
1,747円 ( 1,922円 ) | 6日目 |
1,788円 ( 1,967円 ) | 7日目 |
1,789円 ( 1,968円 ) | 6日目 |
1,435円 ( 1,579円 ) | 7日目 |
1,747円 ( 1,922円 ) | 6日目 |
1,788円 ( 1,967円 ) | 7日目 |
詳細情報
基本情報
本体材質にはクリーン環境に適したPP、シール材質にはEPDMを採用の チューブフィッティング。
【特長】
・樹脂本体色はクリア（半透明）、流体（液体）の確認が可能。衛生面の確認も容易。
・禁油仕様により幅広い分野でのニーズに対応可能。
・特殊仕様対応が可能。
・シールゴム材質、EPDMを使用用途に合わせ、FKM仕様またはHNBR仕様に変更可能。
・接液部に金属の露出がない。
●ピスコワンタッチ継手製品 選定ガイド 一覧PDF（カタログ）
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
