クイック継手ロータリタイプ ハイロータリタイプ ストレート
- 通常単価(税別)
- 6,351円～7,256円
- 税込単価
- 6,986円～7,982円
【特長】・ハイロータリタイプ（高速回転用）は2連のベアリングを使用。・さらにラ...
詳細情報を確認する
商品情報

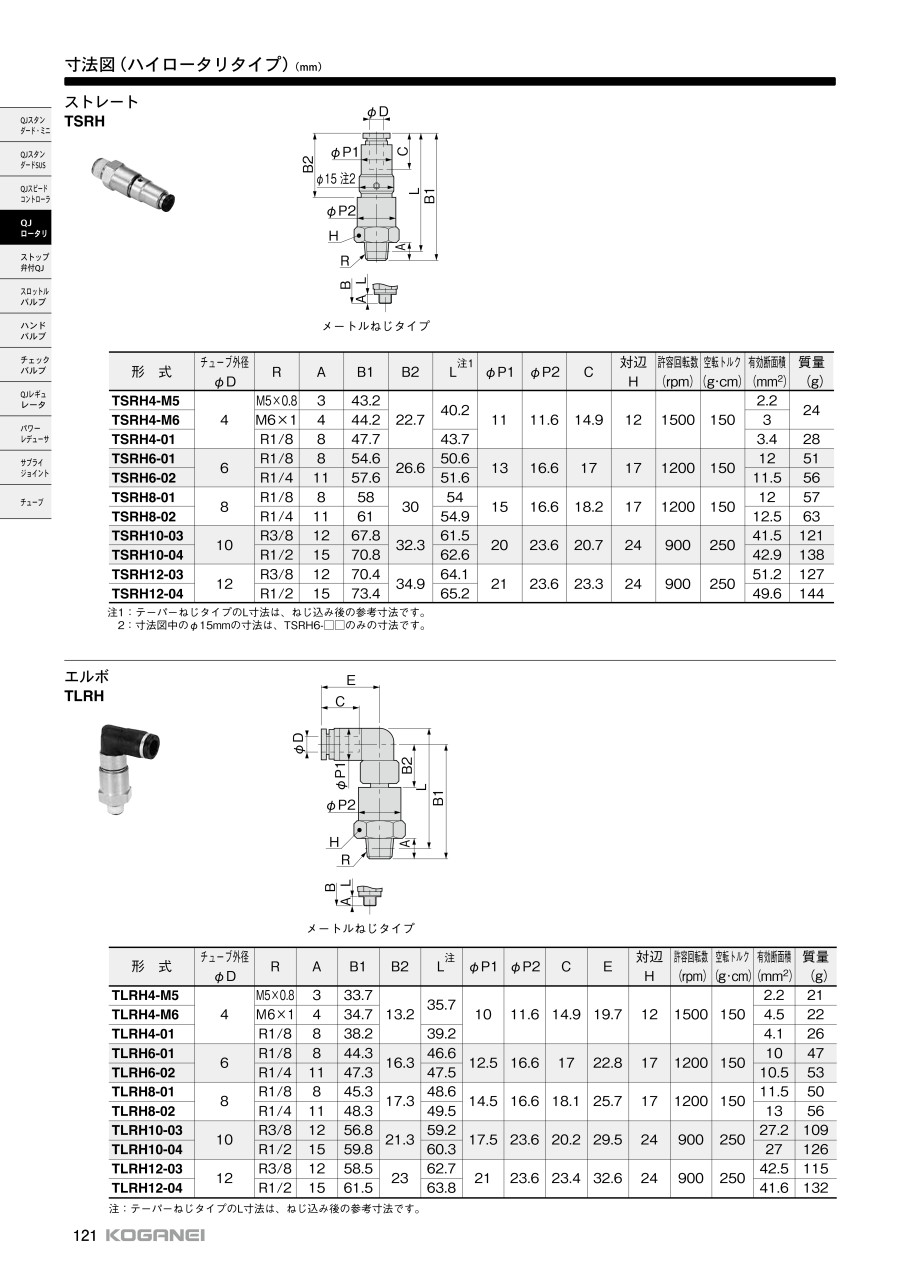

外形図
寸法図（メートルねじタイプ）
製品仕様
外観
規格表
| 型番 | チューブ外径 φD | R | A | B1 | B2 | L注1 | φP1 | φP2 | C | 対辺 H | 許容回転数 （rpm） | 空転トルク （g･cm） | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TSRH4-M5 | 4 | M5×0.8 | 3 | 43.2 | 22.7 | 40.2 | 11 | 11.6 | 14.9 | 12 | 1,500 | 150 | 2.2 | 24 |
| TSRH4-M6 | M6×1 | 4 | 44.2 | 3 | ||||||||||
| TSRH4-01 | R1/8 | 8 | 47.7 | 43.7 | 3.4 | 28 | ||||||||
| TSRH6-01 | 6 | R1/8 | 8 | 54.6 | 26.6 | 50.6 | 13 | 16.6 | 17 | 17 | 1,200 | 150 | 12 | 51 |
| TSRH6-02 | R1/4 | 11 | 57.6 | 51.6 | 11.5 | 56 | ||||||||
| TSRH8-01 | 8 | R1/8 | 8 | 58 | 30 | 54 | 15 | 16.6 | 18.2 | 17 | 1,200 | 150 | 12 | 57 |
| TSRH8-02 | R1/4 | 11 | 61 | 54.9 | 12.5 | 63 | ||||||||
| TSRH10-03 | 10 | R3/8 | 12 | 67.8 | 32.3 | 61.5 | 20 | 23.6 | 20.7 | 24 | 900 | 250 | 41.5 | 121 |
| TSRH10-04 | R1/2 | 15 | 70.8 | 62.6 | 42.9 | 138 | ||||||||
| TSRH12-04 | 12 | R1/2 | 15 | 73.4 | 34.9 | 65.2 | 21 | 23.6 | 23.3 | 24 | 900 | 250 | 49.6 | 144 |
注1：テーパーねじタイプのL寸法はねじ込み後の参考寸法。
注2：寸法図中のφ15（直径15mm）の寸法はTSRH6-□□のみの寸法。
使用例
揺動・回転部に最適
