クイック継手ミニタイプ UYシリーズ ユニオンワイ【1～10個入り】
- 通常単価(税別)
- 472円～5,536円
- 税込単価
- 519円～6,090円
【特長】・ワンタッチでスピーディーにチューブの脱着が可能なユニオンワイ。・豊富...
詳細情報を確認する
商品情報

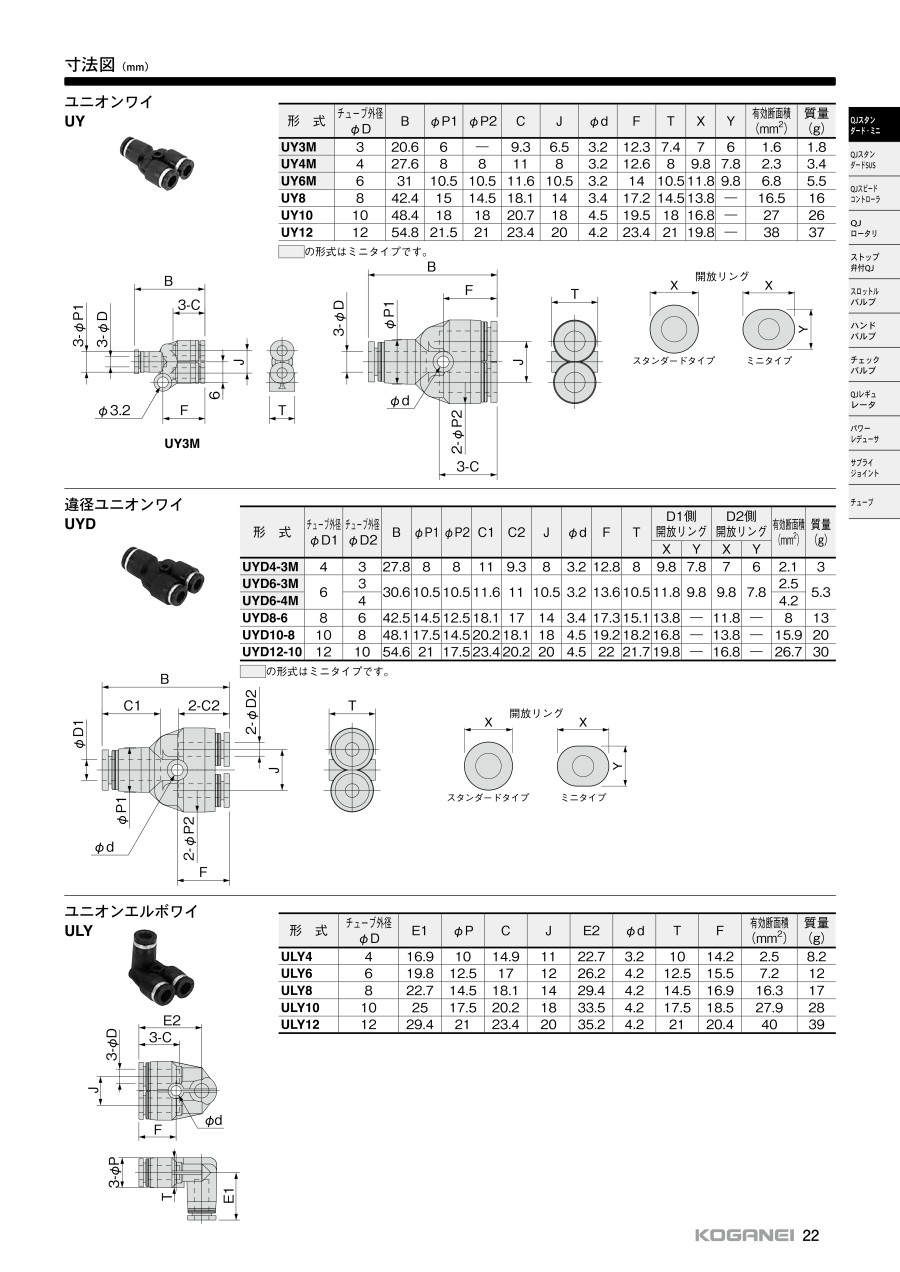

外形図
製品仕様
外観
| 項目 | 適用チューブサイズ | |
|---|---|---|
| φ1.8、φ3 | φ4、φ6、φ8、φ10、φ12、φ16 | |
| 使用流体 | 空気 | |
| 最高使用圧力 | 0.9MPa | |
| 使用真空圧力 | -100kPa | |
| 使用遇度範囲 | 0～60℃ | |
| 推奨チューブ注 | ウレタンチュープ | ウレタンチューブ、ナイロンチューブ |
備考：ガスケットまたはシール剤付
注意：チューブはコガネイのものを使用すること。チューブの外径精度は、呼称寸法の±0.1mm以内のものを使用すること
また、導電性ウレタンチューブU2A-Bは使用不可
規格表
| 型番 | チューブ外径 φD | B | φP1 | C | J | F | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|
| UY3M | 3 | 20.6 | 6 | 9.3 | 6.5 | 12.3 | 1.6 | 1.8 |
| UY4M | 4 | 27.6 | 8 | 11 | 8 | 12.6 | 2.3 | 3.5 |
| UY6M | 6 | 31 | 10.5 | 11.6 | 10.5 | 14 | 6.8 | 5.5 |
開発秘話
発売以来、数十年経過しており、信頼と実績があります。
幅広い業界に採用されています。
詳細情報
基本情報
【特長】
・ワンタッチでスピーディーにチューブの脱着が可能なユニオンワイ。
・豊富な形状とサイズで小形から中・大形まできめ細かな対応ができる。
・ワンタッチでスピーディーに接続ができる。
・ナイロンチューブ・ウレタンチューブの共用化、ねじ部のシール化など使いやすさを基調。
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適。
