コガネイ

クイック継手ミニタイプ UXAシリーズクロスA【10個入り】

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 5,136円～6,597円

税込単価: 5,650円～7,257円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

ワンタッチでスピーディーにチューブの脱着が可能なクロスAタイプの継手。【特長】...

本体材質
標準(PBT)
シール材材質
標準(NBR)
周囲温度 (℃)
0::60
使用流体
空気
継手種類
ユニオン同径
ユニオン同径
クロスエイ
種類
ワンタッチ継手
本体色
黒
NCU仕様
なし
対応継手タイプ
ミニ

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

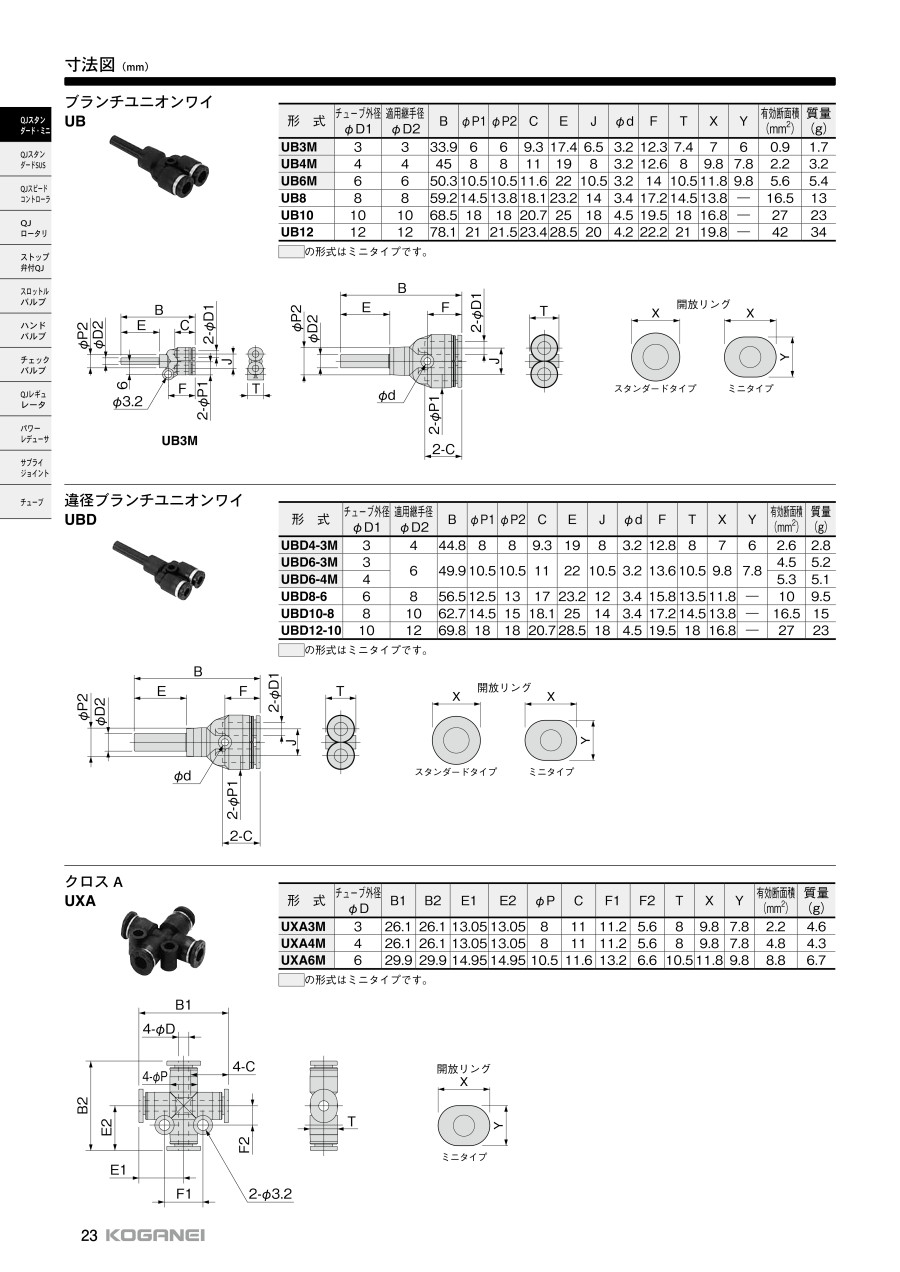

寸法図

製品仕様

外観

使用流体：空気
最高使用圧力：0.9MPa
使用真空圧力：-100kPa
使用温度範囲：0～+60℃
推奨チューブ：ウレタンチューブ、ナイロンチューブ（外径精度は、継手寸法の±0.1mm以内）

内部構造と主要部材質

樹脂本体：ポリブチレンテレフタレート
金属本体：黄銅、無電解ニッケルめっき
ロック爪：ステンレス
開放リング：ポリアセタール
Oリング・弾性体スリーブ：NBR

規格表

型番	チューブ外径 φD	B1	B2	E1	E2	φP	C	F1	F2	T	X	Y	有効断面積（mm²）	質量（g）
UXA3M	3	26.1	26.1	13.05	13.05	8	11	11.2	5.6	8	9.8	7.8	2.2	4.6
UXA4M	4	26.1	26.1	13.05	13.05	8	11	11.2	5.6	8	9.8	7.8	4.8	4.3
UXA6M	6	29.9	29.9	29.9	14.95	10.5	11.6	13.2	6.6	10.5	11.8	9.8	8.8	6.7

型番リスト

表示件数

型番

UXA4M

UXA6M

適用チューブ外径1

(φ)

禁油仕様

推奨チューブ

最小発注数量

4	なし	ナイロンチューブ・ウレタンチューブ	1パック 10個入り
6	なし	ナイロンチューブ・ウレタンチューブ	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

5,136円 ( 5,650円 )	在庫品1日目当日出荷可能
6,597円 ( 7,257円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ワンタッチでスピーディーにチューブの脱着が可能なクロスAタイプの継手。
【特長】
・ナイロンチューブ・ウレタンチューブの共用化。
・ねじ部のシール化など使いやすさを重視。
・豊富な形状とサイズで小形から中・大形まできめ細かな対応ができる。
・ワンタッチでスピーディーに接続ができる。
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適。

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
チューブホルダ THシリーズ
複数のチューブを簡単に結束できるチューブホルダです。

【発注単位数量についてのご案内】発注単位数量は10個単位となります。
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クイック継手ミニタイプ UXAシリーズクロスAのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qねじの締め付け力はどの程度ですか。

推奨締め付けトルクはM3:0.7Nm、M5 1.5～1.9Nmとなっております。他のねじサイズはカタログに記載しております。

Qチューブ径はあっているのですが継手から抜ける場合があるのですが、なぜでしょうか。

チューブを切断する場合、直角に切断されているか、斜めだと継手のつめに十分に引っ掛からず圧をかけると抜ける場合があります。また外径に傷が無いこと、チューブエンドまで差し込まれているかご確認下さい。
