クイック継手ミニタイプ UPシリーズ プラグ【10個入り】
- 通常単価(税別)
- 772円～908円
- 税込単価
- 849円～999円
ワンタッチでスピーディーにチューブの脱着が可能なプラグタイプの継手。【特長】・...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が2型番あります。
商品情報
外形図

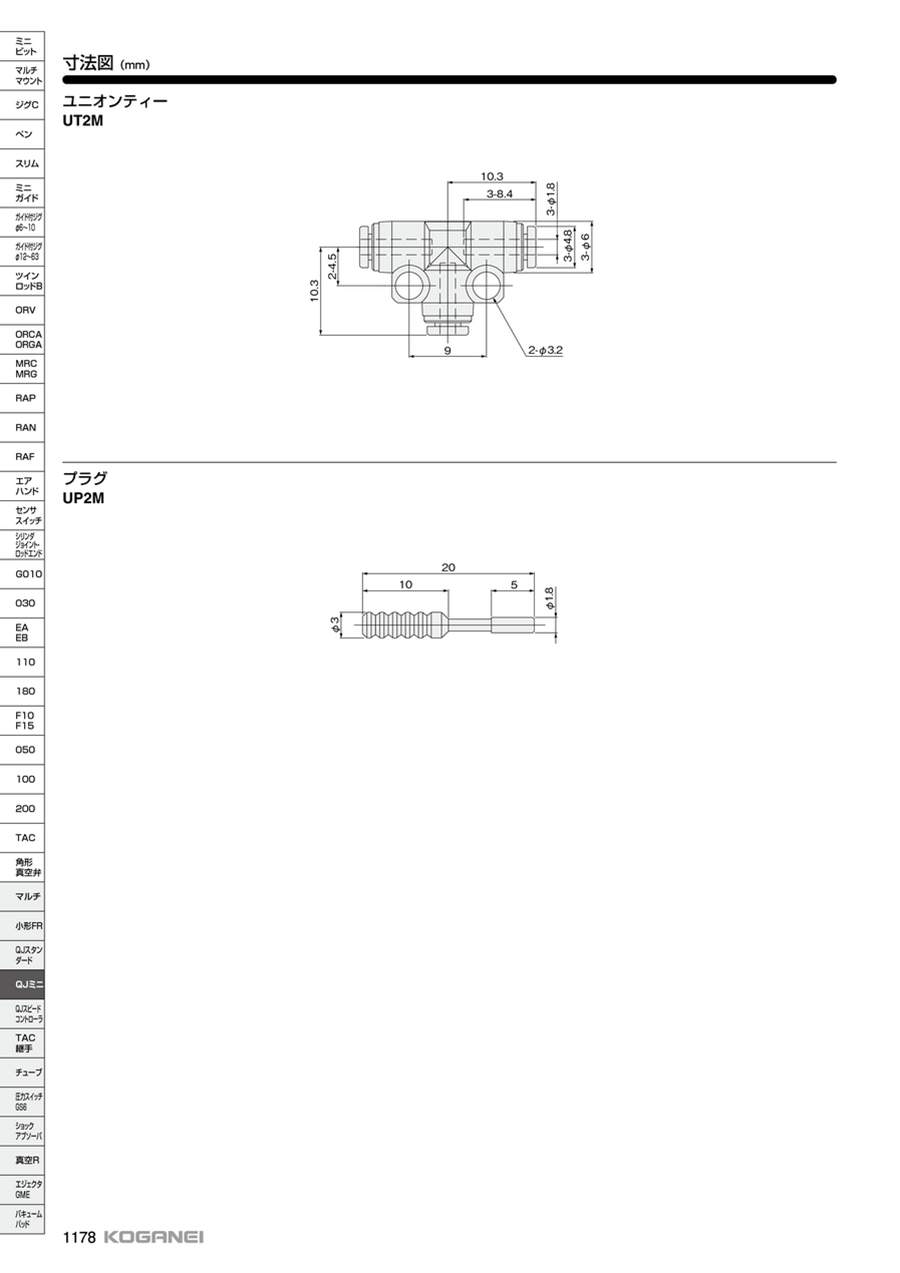

UP2Mの寸法図
UP3Mの寸法図
製品仕様
外観
奥（白）はφ1.8（外径1.8mm）チューブ用
- 使用流体 空気
- 最高使用圧力 0.9MPa
- 使用真空圧力 -100kPa
- 使用温度範囲 0～+60℃
- 推奨チューブ ウレタンチューブ、ナイロンチューブ ※φ1.8（外径1.8mm）チューブ用はウレタンチューブのみ可（外径精度は、継手寸法の±0.1mm以内）
内部構造と主要部材質
- 樹脂本体 ポリブチレンテレフタレート
- 金属本体 黄銅、無電解ニッケルめっき
- ロック爪 ステンレス
- 開放リング ポリアセタール
- Oリング・弾性体スリーブ NBR
φ1.8（外径1.8mm）チューブ用の内部構造
- 樹脂本体 ポリブチレンテレフタレート
- 金属本体・ガイドリング 黄銅、無電解ニッケルめっき
- ロック爪 ステンレス
- 開放リング ポリアセタール
- Oリング・弾性体スリーブ NBR
- ガスケット SUS304・NBR
規格表
| 型番 | 適用継手径 φD | B | E | φP1 | φP2 | 質量 （g） |
|---|---|---|---|---|---|---|
| UP2M | 1.8 | 20 | 9.8 | 3 | - | 0.1 |
| UP3M | 3 | 22 | 11.8 | 4 | - | 0.2 |
詳細情報
基本情報
ワンタッチでスピーディーにチューブの脱着が可能なプラグタイプの継手。
【特長】
・ナイロンチューブ・ウレタンチューブの共用化。
・ねじ部のシール化など使いやすさを重視。
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品担当おすすめ
- 【発注単位数量についてのご案内】発注単位数量は10個単位となります。
クイック継手ミニタイプ UPシリーズ プラグのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qねじの締め付け力はどの程度ですか。
A
推奨締め付けトルクはM3:0.7Nm、M5 1.5～1.9Nmとなっております。他のねじサイズはカタログに記載しております。
Qチューブ径はあっているのですが継手から抜ける場合があるのですが、なぜでしょうか。
A
チューブを切断する場合、直角に切断されているか、斜めだと継手のつめに十分に引っ掛からず圧をかけると抜ける場合があります。また外径に傷が無いこと、チューブエンドまで差し込まれているかご確認下さい。
