コガネイ

クイック継手ミニタイプ UKシリーズ 隔壁ユニオン【10個入り】

クイック継手ミニタイプ UKシリーズ 隔壁ユニオン
この商品のFAQをみる（2件）
通常単価(税別)
3,777円～4,702円
税込単価
4,155円～5,172円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

クイック継手ミニタイプ UYシリーズ ユニオンワイ

コガネイ

クイック継手ミニタイプ UYシリーズ ユニオンワイ
5
通常価格(税別)： 472円 (税込価格：519円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

クイック継手スタンダード UKBシリーズ 隔壁ユニオンB

コガネイ

クイック継手スタンダード UKBシリーズ 隔壁ユニオンB
0
通常価格(税別)： 2,777円 (税込価格：3,055円)

通常出荷日：在庫品1日目

ワンタッチでスピーディーにチューブの脱着が可能な隔壁ユニオンタイプの継手。【特...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が3型番あります。
数量：

商品情報

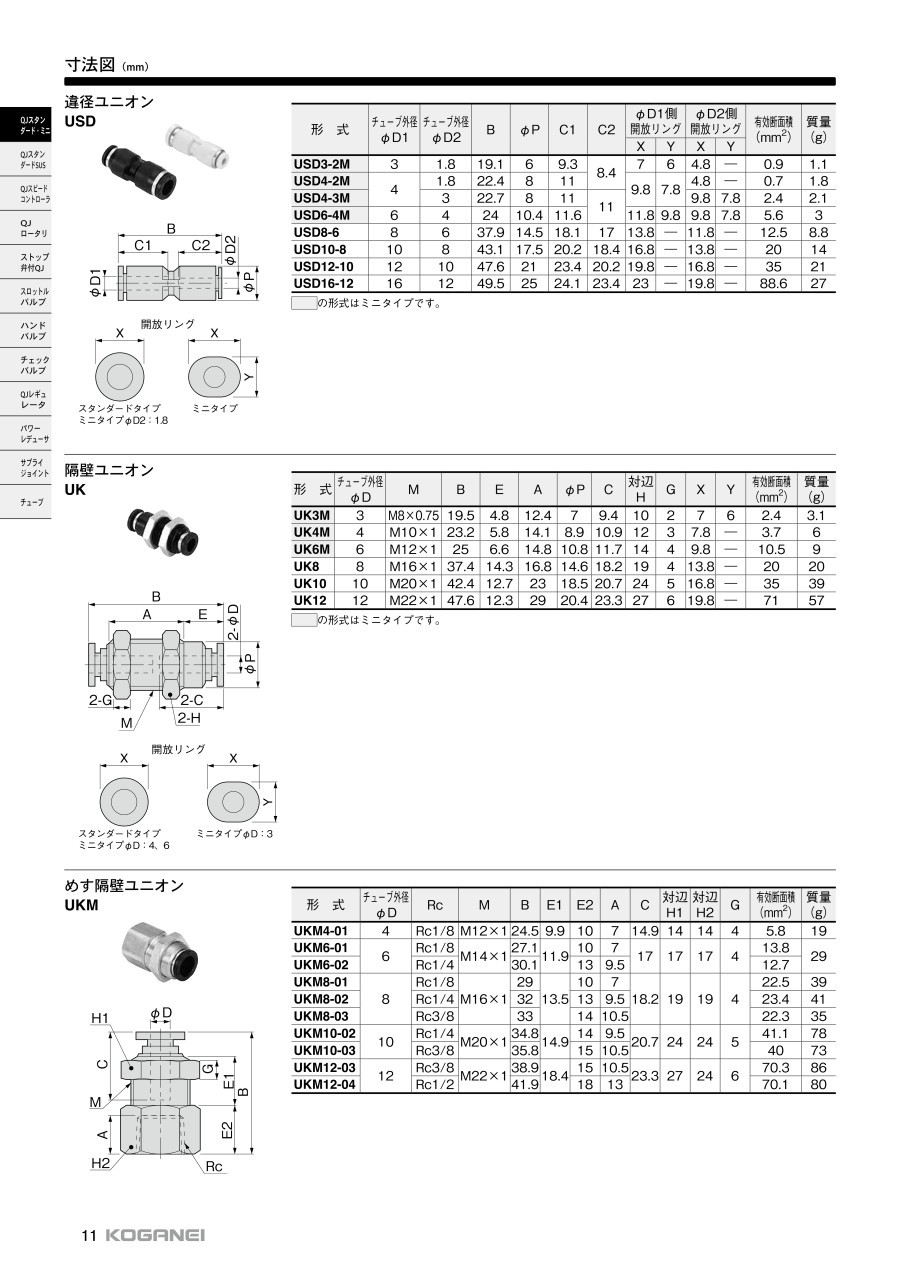

外形図

UKシリーズの寸法図

UKシリーズの寸法図

開放リング部の寸法図

開放リング部の寸法図

製品仕様

UKの外観

UKの外観

形状やサイズが豊富で、小形から中・大形まで対応可能。ワンタッチでスピーディーに接続可能。

仕様

  • 使用流体 空気
  • 最高使用圧力 0.9MPa
  • 使用真空圧力 -100kPa
  • 使用温度範囲 0～60℃
  • 推奨チューブ Φ3（ウレタンチューブ）、Φ4 Φ6（ウレタンチューブ、ナイロンチューブ）（外径精度は、継手寸法の±0.1mm以内）
内部構造と主要部材質

内部構造と主要部材質

  • 樹脂本体 ポリブチレンテレフタレート
  • 金属本体 黄銅、無電解ニッケルめっき
  • ロック爪 ステンレス
  • 開放リング ポリアセタール
  • Oリング・弾性体スリーブ NBR

規格表

型番チューブ外径
φD		MBEAφPC対辺
H		GXY有効断面積
(mm2)		質量
(g)
UK3M3M8×0.7519.54.812.479.4102762.43.1
UK4M4M10×123.25.814.18.910.91237.8―3.76
UK6M6M12×1256.614.810.811.71449.8―10.59

サイズ表（mm）

開発秘話



お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数
  • 1
    • 型番
    UK3M
    UK4M
    UK6M

    適用チューブ外径1

    (φ)

    禁油仕様

    推奨チューブ

    		最小発注数量
    3
    なし
    ウレタンチューブ
    1パック

    10個入り

    4
    なし
    ナイロンチューブ・ウレタンチューブ
    1パック

    10個入り

    6
    なし
    ナイロンチューブ・ウレタンチューブ
    1パック

    10個入り

    通常単価(税別) (税込単価)
    通常出荷日
    4,702円
    ( 5,172円 )
    在庫品1日目当日出荷可能
    4,220円
    ( 4,642円 )
    5日目
    3,777円
    ( 4,155円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ワンタッチでスピーディーにチューブの脱着が可能な隔壁ユニオンタイプの継手。
    【特長】
    ・ナイロンチューブ・ウレタンチューブの共用化。
    ・ねじ部のシール化など使いやすさを重視。
    ・豊富な形状とサイズで小形から中・大形まできめ細かな対応ができる。
    ・ワンタッチでスピーディーに接続ができる。
    【用途】
    ・あらゆる業界、空気圧機器使用の生産ラインに最適。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    商品担当おすすめ

    • 【発注単位数量についてのご案内】発注単位数量は10個単位となります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    クイック継手ミニタイプ UKシリーズ 隔壁ユニオンのレビュー
    5平均満足度：5.01件のレビュー
    エア配管に使用
    5
    満足度：5.02020/04/08
    社内でメーカーはコガネイを使用することにしており、コガネイのラインナップの中からサイズ等スペックの合っている商品を選定し...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Qねじの締め付け力を教えて下さい。
    A
    推奨締め付けトルクはM3:0.7Nm、M5 1.5～1.9Nmとなっております。
    Qチューブ径はあっているのですが継手から抜ける場合があります。
    A
    チューブを切断する場合、直角に切断されているか、斜めだと継手のつめに十分に引っ掛からず圧をかけると抜ける場合があります。また外径に傷が無いこと、チューブエンドまで差し込まれているか確認下さい。
