商品情報
型番リスト
詳細情報
カタログ

商品情報

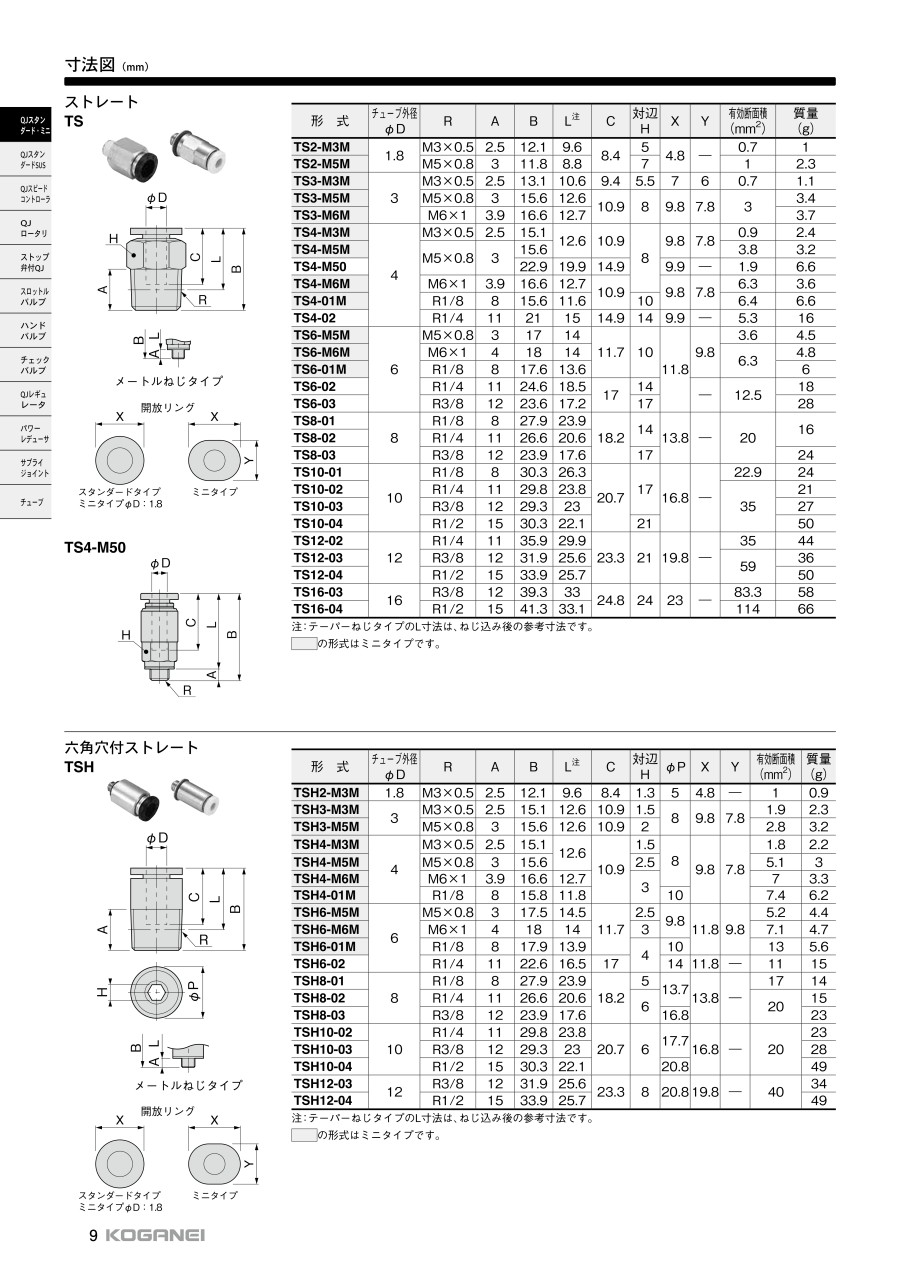

外形図

TSの寸法図

開放リングの寸法図

製品仕様

TSの外観

項目	適用チューブサイズ
項目	φ1.8、φ1.3	φ4、φ6、φ8、φ10、φ12、φ16
使用流体	空気
最高使用圧カ	0.9MPa
使用真空圧カ	-100kPa
使用温度範囲	0～60℃
推奨チューブ^注	ウレタンチューブ	ウレタンチューブ、ナイロンチューブ

備考 : ガスケットまたはシール削付。
注意 : チューブの外径精度は呼称寸法の±0.1mm以内のものを使用。

内部構造と主要材質
チューブエンド、樹脂本体、金属本体、ロック爪、開放リング、チューブ、ガイドリンク、弾性体スリーブ、Oリング、シーロック加工

φ1.8（直径1.8mm）用の場合
チューブエンド、樹脂本体、金属本体、快削鋼、ロック爪、開放リング、チューブ、ガイドリンク、弾性体スリーブ、Oリング、ガスケット

規格表

型番	チューブ外径 φD	R	A	B	L^注	C	対辺 H	x	y	有効断面積（mm²）	質量（g）
型番	チューブ外径 φD	R	A	B	L^注	C	対辺 H	x	y	有効断面積（mm²）	質量（g）
TS2-M3M	1.8	M3×0.5	2.5	12.1	9.6	8.4	5	4.8	-	0.7	1
TS2-M5M	1.8	M5×0.8	3	11.8	8.8	8.4	7	4.8	-	0.8	2.3
TS3-M3M	3	M3×0.5	2.5	13	10.5	9.3	5.5	7	6	0.7	1.1
TS3-M5M		M5×0.8	3	15.6	12.6	10.9	8	9.8	7.8	3	3.4
TS3-M6M		M6×1	3.9	16.6	12.7	10.9	8	9.8	7.8	3	3.7
TS4-M3M	4	M3×0.5	2.5	15.1	12.6	10.9	8	9.8	7.8	0.9	2.4
TS4-M5M		M5×0.8	3	15.6	12.6	10.9		9.8	7.8	3.8	3.2
TS4-M6M		M6×1	3.9	16.6	12.7	10.9		9.8	7.8	6.3	3.6
TS4-01M		R1/8	8	15.6	11.6	10.9	10	9.8	7.8	6.4	6.6
TS6-M5M	6	M5×0.8	3	17	14	11.7	10	11.8	9.8	3.6	4.5
TS6-M6M		M6×1	3.9	18	14.1					6.3	4.8
TS6-01M		R1/8	8	17.6	13.6					6.3	6

選定サポート情報

注文記号

開発秘話

発売以来、数十年経過しており、信頼と実績があります。
幅広い業界に採用されています。

型番リスト

表示件数

型番

注文停止中

注文停止中

ねじ部材質

適用チューブ外径1

(φ)

ねじの呼び M

禁油仕様

推奨チューブ

最小発注数量

[SUS303・SUS304] SUS304	1.8	M3×0.5	なし	ウレタンチューブ	1パック 10個入り
標準(黄銅)	1.8	M5×0.8	なし	ウレタンチューブ	1パック 10個入り
快削鋼	3	M3×0.5	なし	ウレタンチューブ	1パック 10個入り
標準(黄銅)	3	M5×0.8	なし	ウレタンチューブ	1パック 10個入り
標準(黄銅)	4	R1/8	なし	ナイロンチューブ・ウレタンチューブ	1パック 10個入り
標準(黄銅)	4	R1/8	あり	ナイロンチューブ・ウレタンチューブ	1パック 10個入り
快削鋼	4	M3×0.5	なし	ナイロンチューブ・ウレタンチューブ	1パック 10個入り
快削鋼	4	M3×0.5	あり	ナイロンチューブ・ウレタンチューブ	1パック 10個入り
標準(黄銅)	4	M5×0.8	なし	ナイロンチューブ・ウレタンチューブ	1パック 10個入り
標準(黄銅)	4	M5×0.8	あり	ナイロンチューブ・ウレタンチューブ	1パック 10個入り
標準(黄銅)	4	M6×1	なし	ナイロンチューブ・ウレタンチューブ	1パック 10個入り
標準(黄銅)	4	M6×1	あり	ナイロンチューブ・ウレタンチューブ	1パック 10個入り
標準(黄銅)	6	R1/8	なし	ナイロンチューブ・ウレタンチューブ	1パック 10個入り
標準(黄銅)	6	R1/8	あり	ナイロンチューブ・ウレタンチューブ	1パック 10個入り
標準(黄銅)	6	M5×0.8	なし	ナイロンチューブ・ウレタンチューブ	1パック 10個入り
標準(黄銅)	6	M5×0.8	あり	ナイロンチューブ・ウレタンチューブ	1パック 10個入り
標準(黄銅)	6	M6×1	なし	ナイロンチューブ・ウレタンチューブ	1パック 10個入り
標準(黄銅)	6	M6×1	あり	ナイロンチューブ・ウレタンチューブ	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

2,997円 ( 3,297円 )	在庫品1日目当日出荷可能
2,603円 ( 2,863円 )	5日目
3,007円 ( 3,308円 )	在庫品1日目当日出荷可能
2,337円 ( 2,571円 )	在庫品1日目当日出荷可能
1,660円 ( 1,826円 )	在庫品1日目当日出荷可能
3,492円 ( 3,841円 )	11日目
3,009円 ( 3,310円 )	在庫品1日目当日出荷可能
6,617円 ( 7,279円 )	在庫品1日目当日出荷可能
2,160円 ( 2,376円 )	在庫品1日目当日出荷可能
3,187円 ( 3,506円 )	在庫品1日目当日出荷可能
2,532円 ( 2,785円 )	在庫品1日目当日出荷可能
2,968円 ( 3,265円 )	3日目
1,740円 ( 1,914円 )	在庫品1日目当日出荷可能
3,343円 ( 3,677円 )	在庫品1日目当日出荷可能
2,090円 ( 2,299円 )	在庫品1日目当日出荷可能
3,693円 ( 4,062円 )	在庫品1日目当日出荷可能
2,622円 ( 2,884円 )	在庫品1日目当日出荷可能
3,084円 ( 3,392円 )	11日目

詳細情報

基本情報

基本情報

ワンタッチでスピーディーにチューブの脱着が可能なストレートタイプのワンタッチ継手。
【特長】
・小ピッチ、省スペースを可能にした、小型のクイック継手。
・従来比、容積40％外径20％小型化。
・45°エルボ、クロスタイプなど豊富なシリーズを揃え、狭い場所での取り付け時に威力を発揮。
・豊富な型状とサイズで小型から中・大型まで対応。
・ナイロンチューブ・ウレタンチューブの共用化。
・ねじ部のシール化など使いやすさを重視。
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
チューブホルダ THシリーズ
複数のチューブを簡単に結束できるチューブホルダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クイック継手ミニタイプ TSシリーズストレートのレビュー

4.8平均満足度：4.85件のレビュー

星5
80%
星4
20%
星3
0%
星2
0%
星1
0%

試験機動作のためのエアー用

満足度：5.02020/03/02

継ぎ取っ手として使用しました。使い勝手良く問題ありません。リピートありです！

1人が参考にしています。

エアー配管

満足度：5.02019/11/19

加工治具のエアーシリンダー、３Ｐスイッチのエアー配管に使用。

0人が参考にしています。

産業機器の配管

満足度：4.02019/07/18

様々なメーカーがある中で購入をしました。特に問題なく使用可能です。また数量も1個から購入でき余剰在庫を持たずに済んで...もっと読む

0人が参考にしています。

継手

満足度：5.02019/03/21

管理上６ミリ径チュウーブに統一してして継手のサイズも固定しています。どこのメーカーも特に能力差が無いとは思いますが支障は...もっと読む

0人が参考にしています。

自社製品内空気圧機器部の配管継手として使用

満足度：5.02018/07/17

自社製品内空気圧機器部の配管継手として使用しています。小型の商品でありながらチューブの脱着も容易で把持力も強く、抜けや漏...もっと読む

0人が参考にしています。

5件全て見る
