クイック継手ミニタイプ TLVシリーズ 45°エルボ【10個入り】
- 通常単価(税別)
- 3,175円～3,851円
- 税込単価
- 3,493円～4,236円
ワンタッチでスピーディーにチューブの脱着が可能な45°エルボミニタイプの継手。...
詳細情報を確認する
未確定：候補が3型番あります。
商品情報
外形図

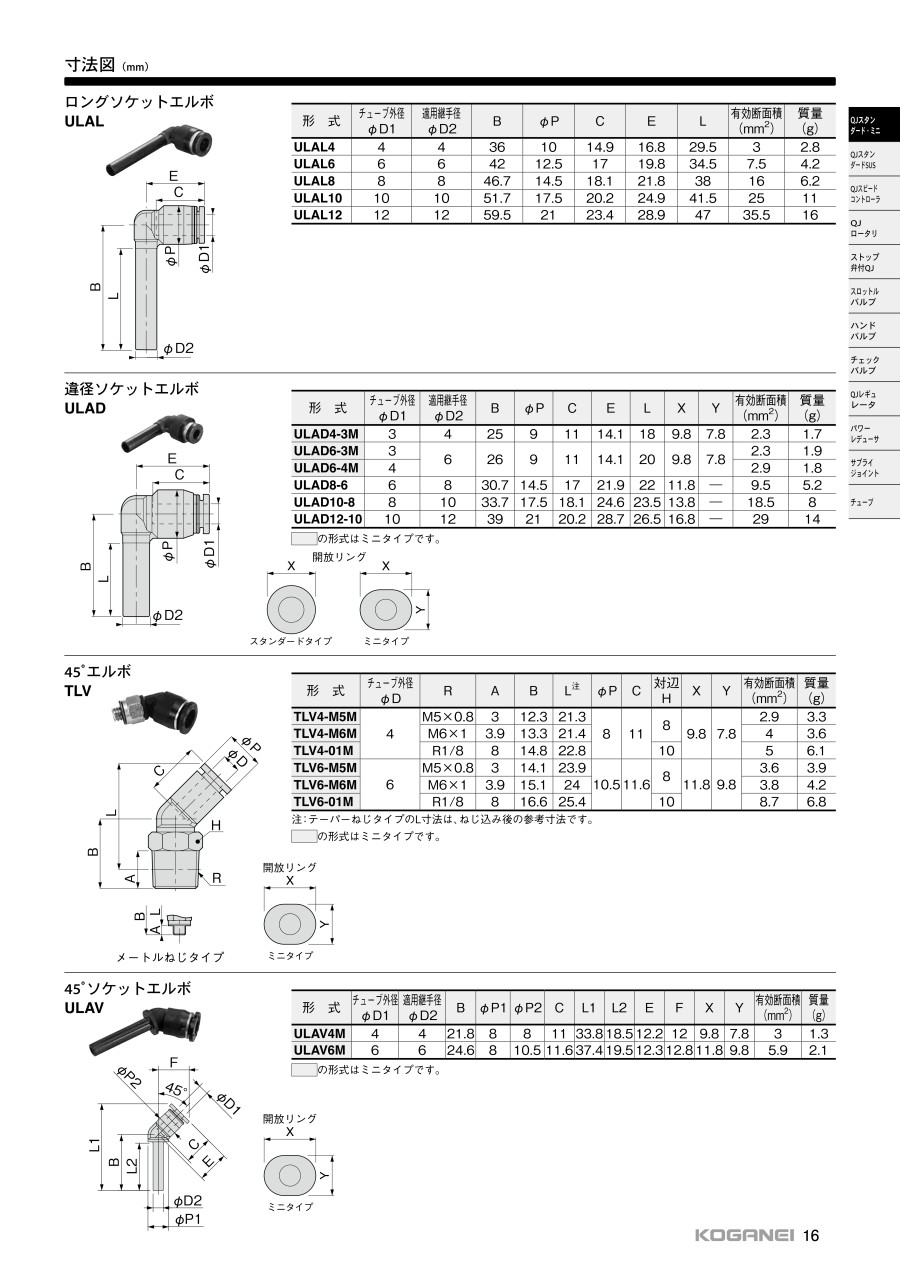

寸法図（メートルねじタイプ）
製品仕様
外観
規格表
| 型番 | チューブ外径 φD | R | A | B | L注 | φP | C | 対辺 H | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| TLV4-M5M | 4 | M5×0.8 | 3 | 12.3 | 21.3 | 8 | 11 | 8 | 2.9 | 3.3 |
| TLV4-M6M | M6×1 | 3.9 | 13.3 | 21.4 | 4 | 3.6 | ||||
| TLV4-01M | R1/8 | 8 | 14.8 | 22.8 | 10 | 5 | 6.1 | |||
| TLV6-M5M | 6 | M5×0.8 | 3 | 13.9 | 23.8 | 10.5 | 11.6 | 8 | 3.6 | 3.9 |
| TLV6-M6M | M6×1 | 3.9 | 14.9 | 23.9 | 3.8 | 4.2 | ||||
| TLV6-01M | R1/8 | 8 | 16.4 | 25.3 | 10 | 8.7 | 6.8 |
注：テーパーねじタイプのL寸法はねじ込み後の参考寸法
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,693円 ( 4,062円 ) | 在庫品1日目当日出荷可能 |
3,851円 ( 4,236円 ) | 3日目 |
3,175円 ( 3,493円 ) | 3日目 |
詳細情報
基本情報
ワンタッチでスピーディーにチューブの脱着が可能な45°エルボミニタイプの継手。
【特長】
・ナイロンチューブ・ウレタンチューブの共用化。
・ねじ部のシール化など使いやすさを重視。
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適。
商品担当おすすめ
- 【発注単位数量についてのご案内】発注単位数量は10個単位となります。
クイック継手ミニタイプ TLVシリーズ 45°エルボのレビュー
外販品空圧機器類付帯の配管継手として使用
5
5.02019/09/04
かなり以前から型番：TLV4-M5M含む各種のコガネイ製継手を利用しており性能（チューブの把持力、シール性）や使い勝手（...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qねじの締め付け力は？
A
推奨締め付けトルクはM3:0.7Nm、M5 1.5～1.9Nmとなっております。他のねじサイズはカタログに記載しております。
Qチューブ径はあっているのですが継手から抜ける場合がある。
A
チューブを切断する場合、直角に切断されているか、斜めだと継手のつめに十分に引っ掛からず圧をかけると抜ける場合があります。また外径に傷が無いこと、チューブエンドまで差し込まれているか確認下さい。
