クイック継手ストップ弁付 TSSシリーズ ストレート
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 629円～1,400円
- 税込単価
- 692円～1,540円
【特長】・ストップ機構付きですのでチューブを抜くとエアの流れが自動的に止まりま...
詳細情報を確認する
未確定：候補が6型番あります。
商品情報

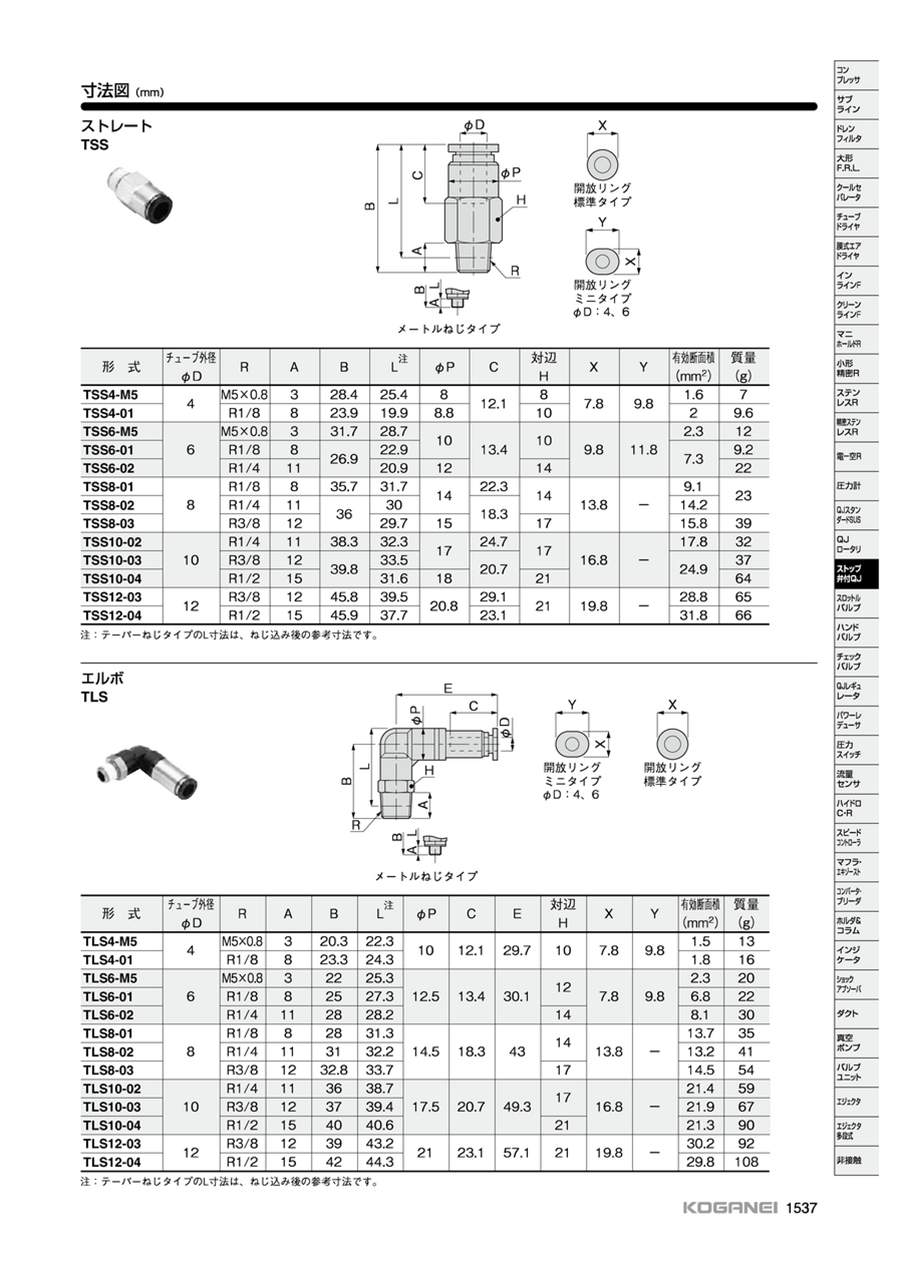

外形図
寸法図
開放リング
ミニタイプ
φD：4、6mm
開放リング
標準タイプ
製品仕様
外観
規格表
| 型番 | チューブ外径 φD | R | A | B | L注 | φP | C | 対辺 H | X | Y | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TSS4-M5 | 4 | M5×0.8 | 3 | 28.4 | 25.4 | 8 | 12.1 | 8 | 7.8 | 9.8 | 1.6 | 7 |
| TSS4-01 | R1/8 | 8 | 23.9 | 19.9 | 8.8 | 10 | 2 | 9.6 | ||||
| TSS6-M5 | 6 | M5×0.8 | 3 | 31.7 | 28.7 | 10 | 13.4 | 10 | 9.8 | 11.8 | 2.3 | 12 |
| TSS6-01 | R1/8 | 8 | 26.9 | 22.9 | 7.3 | 9.2 | ||||||
| TSS6-02 | R1/4 | 11 | 20.9 | 12 | 14 | 22 | ||||||
| TSS8-01 | 8 | R1/8 | 8 | 35.7 | 31.7 | 14 | 18.3 | 14 | 13.8 | - | 9.1 | 23 |
| TSS8-02 | R1/4 | 11 | 36 | 30 | 18.3 | 14.2 | ||||||
| TSS8-03 | R3/8 | 12 | 29.7 | 15 | 17 | 15.8 | 39 | |||||
| TSS10-02 | 10 | R1/4 | 11 | 38.3 | 32.3 | 17 | 20.1 | 17 | 16.8 | - | 17.8 | 32 |
| TSS10-03 | R3/8 | 12 | 39.8 | 33.5 | 20.7 | 24.9 | 37 | |||||
| TSS10-04 | R1/2 | 15 | 31.6 | 18 | 21 | 64 | ||||||
| TSS12-03 | 12 | R3/8 | 12 | 45.8 | 39.5 | 20.8 | 23.1 | 21 | 19.8 | - | 28.8 | 65 |
| TSS12-04 | R1/2 | 15 | 45.9 | 37.7 | 23.1 | 31.8 | 66 |
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
【特長】
・ストップ機構付きですのでチューブを抜くとエアの流れが自動的に止まります
・圧力に作用されにくい構造のため、チューブの着脱が容易です
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品担当おすすめ
クイック継手ストップ弁付 TSSシリーズ ストレートのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qねじの締め付け力は？
A
推奨締め付けトルクはM3:0.7Nm、M5 1.5～1.9Nmとなっております。他のねじサイズはカタログに記載しております。
Qチューブ径はあっているのですが継手から抜ける場合がある。
A
チューブを切断する場合、直角に切断されているか、斜めだと継手のつめに十分に引っ掛からず圧をかけると抜ける場合があります。また外径に傷が無いこと、チューブエンドまで差し込まれているか確認下さい。
