コガネイ

クイック継手スタンダードステンレスSUS304仕様ブランチティー

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 3,223円

税込単価: 3,545円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

ワンタッチでスピーディーにチューブの脱着が可能なステンレスSUS304仕様ブラ...

本体材質
標準(PBT)
ねじ部材質
SUS304
シール材材質
フッ素ゴム
周囲温度 (℃)
0::60
使用流体
空気 / 薬品・溶剤
継手種類
ねじ取付分岐
ねじ取付分岐
ブランチティ
種類
ワンタッチ継手
本体色
黒
対応継手タイプ
スタンダード
推奨チューブ
ナイロンチューブ・ウレタンチューブ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番:

SUS304-TB6-02

解除

閲覧中の商品と併せてご検討ください

デジタル圧力スイッチGS6シリーズ

－閉じる

SUS304-TB6-02の仕様・寸法情報

本体材質

標準(PBT)

ねじ部材質

[SUS303・SUS304] SUS304

シール材材質

フッ素ゴム

周囲温度(℃)

0～60

使用流体

空気 / 薬品・溶剤

継手種類

ねじ取付分岐

ブランチティ

種類

ワンタッチ継手

適用チューブ外径1(φ)

ねじの呼び M

R1/4

本体色

黒

対応継手タイプ

スタンダード

推奨チューブ

ナイロンチューブ・ウレタンチューブ

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

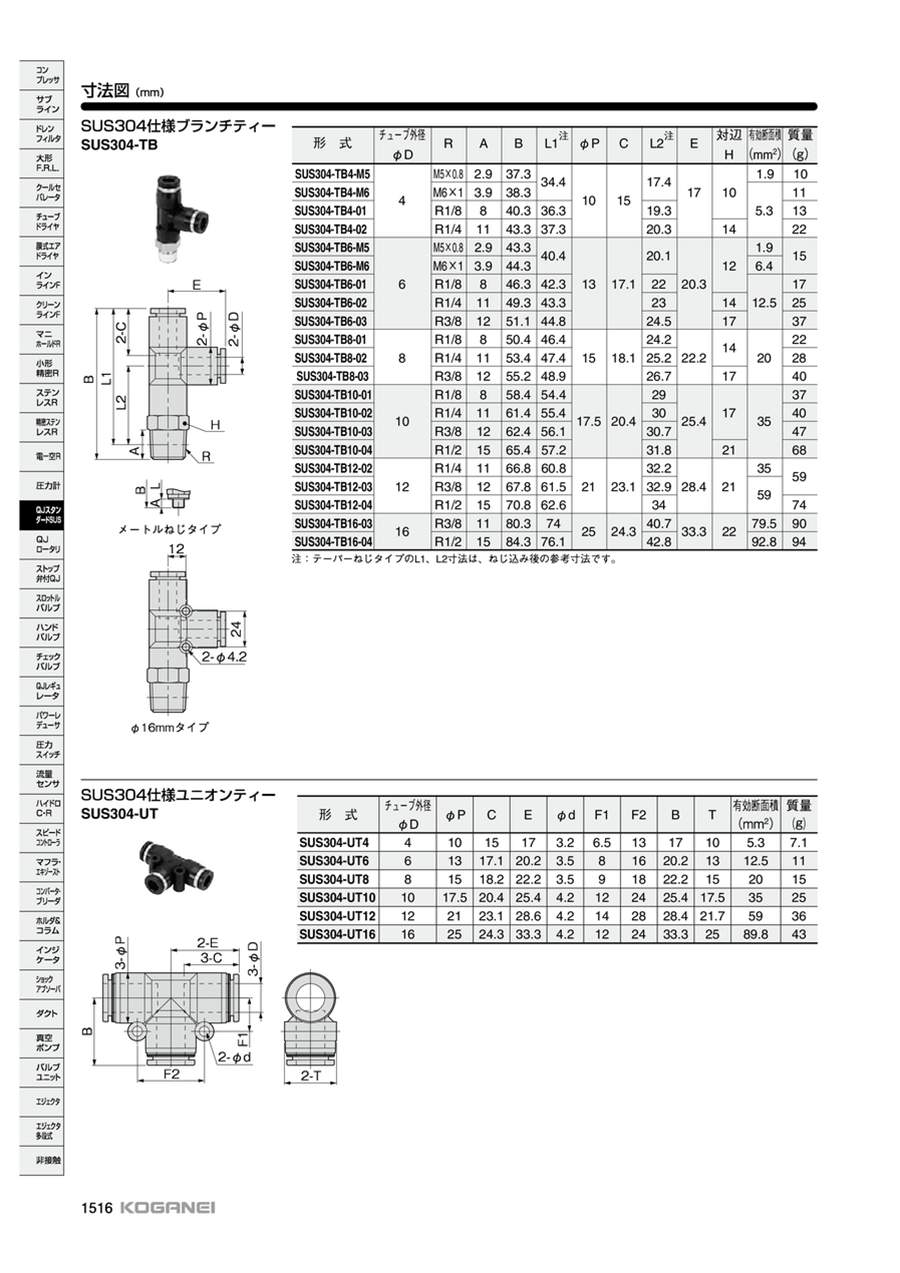

寸法図（メートルねじタイプ）

寸法図（φ16（直径16mm）タイプ）

製品仕様

外観

使用流体	空気、その他薬品等（条件有^注）
最高使用圧力	0.9MPa
使用真空圧力	-100kPa
使用温度範囲	0～+60℃
推奨チューブ	ナイロンチューブ・ウレタンチューブ

注：使用流体が薬品の場合は、必ず最寄りのコガネイ社営業所までお問合せください。

内部構造と主要部材質（樹脂本体（ボリプチレンテレフタレート）、チューブエンド、ロック爪（ステンレス）、開放リング（ガラス入りPBT）、チューブ、ガイドリンク（SUS304）、弾性体スリープ（フッ素ゴム）、Oリング（フッ素ゴム）、金属本体（SUS304）、シーロック加工※メートルねじ用ガスケット材質：SUS316+FKM）

内部構造と主要部材質（樹脂本体（ポリブチレンテレフタレート）、チューブエンド、ロック爪（ステンレス）、開放リング（ガラス入りPBT）、チューブ、ガイドリンク（SUS304）、弾性体スリーブ（フッ素ゴム）、Oリング（フッ素ゴム）、金属本体（SUS304）、シーロック加工※メートルねじ用ガスケット材質：SUS316+FKM）

規格表

型番	チューブ外径 φd	R	A	B	L1^注	φP	C	L2^注	E	対辺 H	有効断面積（mm²）	質量（g）
SUS304-TB6-01	6	R1/8	8	46.3	42.3	13	17.1	22	20.3	12	12.5	17
SUS304-TB6-02	6	R1/4	11	49.3	43.3	13	17.1	23	20.3	14	12.5	25
SUS304-TB8-01	8	R1/8	8	50.4	46.4	15	18.1	24.2	22.2	14	20	22
SUS304-TB8-02		R1/4	11	53.4	47.4			25.2		14		28
SUS304-TB8-03		R3/8	12	55.2	48.9			26.7		17		40

注：テーパーねじタイプのL1、L2寸法はねじ込み後の参考寸法

使用例

腐蝕しやすい雰囲気内で使用する場合に適している。

商品特長詳細

SUS304継手の識別方法：ガイドリンクV溝（あり）、ねじ本体六角部平溝（あり）、開放リング色（紺色）

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

型番

SUS304-TB6-02

適用チューブ外径1

(φ)

ねじの呼び M

最小発注数量

R1/4

1個

通常単価(税別) (税込単価)	通常出荷日

3,223円

( 3,545円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ワンタッチでスピーディーにチューブの脱着が可能なステンレスSUS304仕様ブランチティータイプの継手。
【特長】
・強度が必要な場合、薬品の雰囲気内で使用する場合に最適。
・ステンレスは、SUS304を使用しており、シール剤には、フッ素ゴムを使用。
・ナイロンチューブ・ウレタンチューブの共用化。
・ねじ部のシール化など使いやすさを重視。
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
チューブホルダ THシリーズ
複数のチューブを簡単に結束できるチューブホルダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クイック継手スタンダードステンレスSUS304仕様ブランチティーの型番SUS304-TB6-02のページです。型番SUS304-TB6-02に関する仕様情報を記載しております。

クイック継手スタンダードステンレスSUS304仕様ブランチティーのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qねじの締め付け力を教えて下さい。

推奨締め付けトルクはM3:0.7Nm、M5 1.5～1.9Nmとなっております。

Qチューブ径はあっているのですが継手から抜ける場合があります。

チューブを切断する場合、直角に切断されているか、斜めだと継手のつめに十分に引っ掛からず圧をかけると抜ける場合があります。また外径に傷が無いこと、チューブエンドまで差し込まれているか確認下さい。
