コガネイ

クイック継手スタンダードステンレスSUS304仕様キャップ

カタログ |

数量スライド割引

この商品のFAQをみる（2件）

通常単価(税別): 1,404円

税込単価: 1,544円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目

ワンタッチでスピーディーにチューブの脱着が可能なステンレスSUS304仕様キャ...

本体材質
標準(PBT)
ねじ部材質
SUS304
シール材材質
フッ素ゴム
周囲温度 (℃)
0::60
使用流体
空気 / 薬品・溶剤
継手種類
その他形状
その他形状
キャップ
種類
ワンタッチ継手関連部品
対応継手タイプ
スタンダード
推奨チューブ
ナイロンチューブ・ウレタンチューブ

SUS304-UC10

SUS304-UC10の仕様・寸法情報

本体材質

標準(PBT)

ねじ部材質

[SUS303・SUS304] SUS304

シール材材質

フッ素ゴム

周囲温度(℃)

0～60

使用流体

空気 / 薬品・溶剤

継手種類

その他形状

キャップ

種類

ワンタッチ継手関連部品

適用チューブ外径1(φ)

対応継手タイプ

スタンダード

推奨チューブ

ナイロンチューブ・ウレタンチューブ

商品情報
型番リスト
詳細情報
カタログ

商品情報

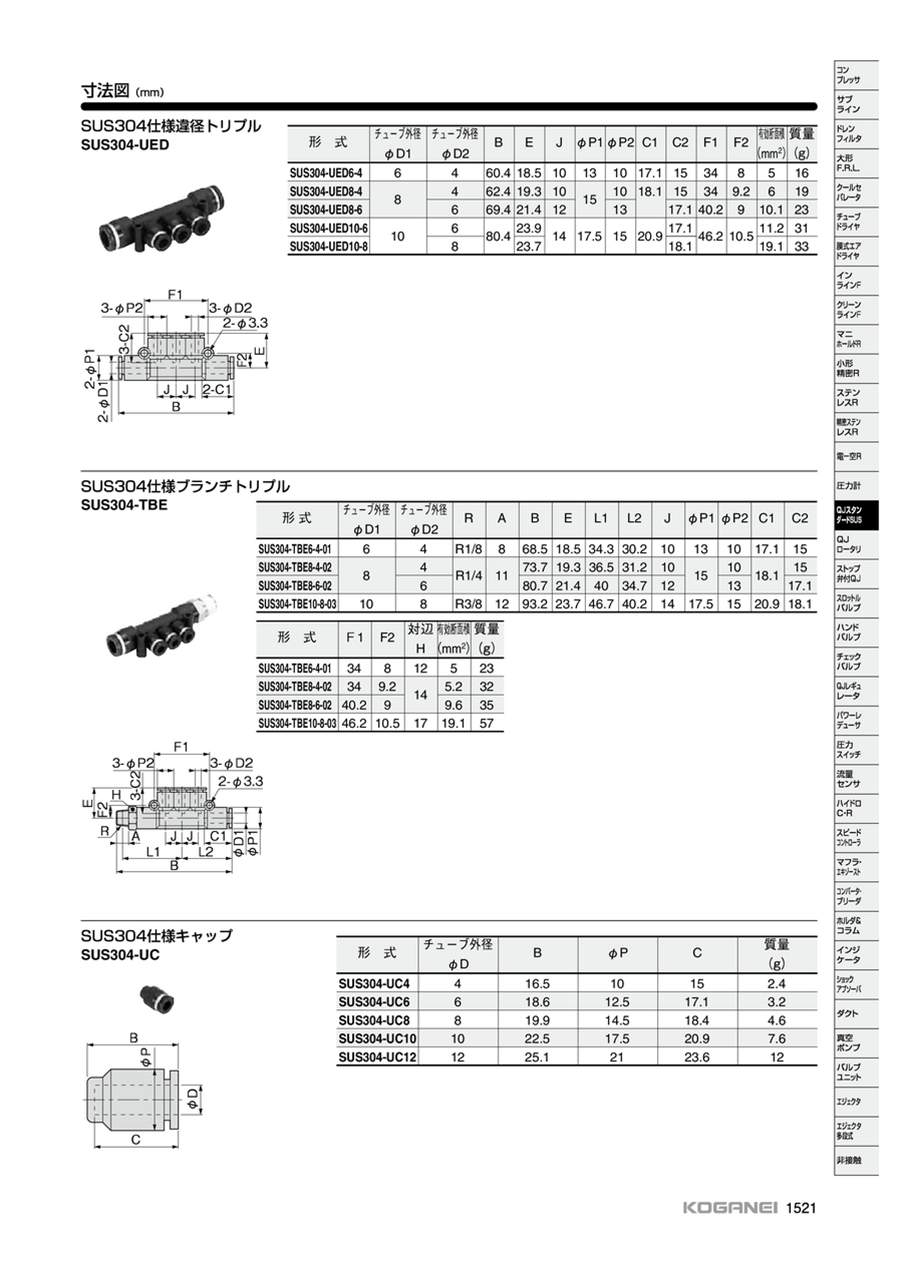

外形図

寸法図

製品仕様

外観

規格表

型番	チューブ外径 φD	B	φP	C	質量（g）
SUS304-UC4	4	16.5	10	15	2.4
SUS304-UC6	6	18.6	12.5	17.1	3.2
SUS304-UC8	8	19.9	14.5	18.4	4.6
SUS304-UC10	10	22.5	17.5	20.9	7.6
SUS304-UC12	12	25.1	21	23.6	12

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

型番

SUS304-UC10

適用チューブ外径1

(φ)

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

1,404円

( 1,544円 )

3日目

詳細情報

基本情報

基本情報

ワンタッチでスピーディーにチューブの脱着が可能なステンレスSUS304仕様キャップタイプの継手。
【特長】
・強度が必要な場合、薬品の雰囲気内で使用する場合に最適。
・ステンレスは、SUS304を使用しており、シール剤には、フッ素ゴムを使用。
・ナイロンチューブ・ウレタンチューブの共用化。
・ねじ部のシール化など使いやすさを重視。
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適。

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
チューブホルダ THシリーズ
複数のチューブを簡単に結束できるチューブホルダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クイック継手スタンダードステンレスSUS304仕様キャップの型番SUS304-UC10のページです。型番SUS304-UC10に関する仕様情報を記載しております。

クイック継手スタンダードステンレスSUS304仕様キャップのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qねじの締め付け力は？

推奨締め付けトルクはM3:0.7Nm、M5 1.5～1.9Nmとなっております。他のねじサイズはカタログに記載しております。

Qチューブ径はあっているのですが継手から抜ける場合がある。

チューブを切断する場合、直角に切断されているか、斜めだと継手のつめに十分に引っ掛からず圧をかけると抜ける場合があります。また外径に傷が無いこと、チューブエンドまで差し込まれているか確認下さい。
