クイック継手スタンダードステンレスSUS304仕様エルボ

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 2,314円～4,244円

税込単価: 2,545円～4,668円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・ワンタッチでスピーディーにチューブの脱着が可能なステンレスSUS30...

本体材質
標準(PBT)
ねじ部材質
SUS304
シール材材質
フッ素ゴム
周囲温度 (℃)
0::60
使用流体
空気 / 薬品・溶剤
継手種類
ねじ取付方向
ねじ取付方向
エルボ
エルボ
オスエルボ
種類
ワンタッチ継手
本体色
黒
対応継手タイプ
スタンダード
推奨チューブ
ナイロンチューブ・ウレタンチューブ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

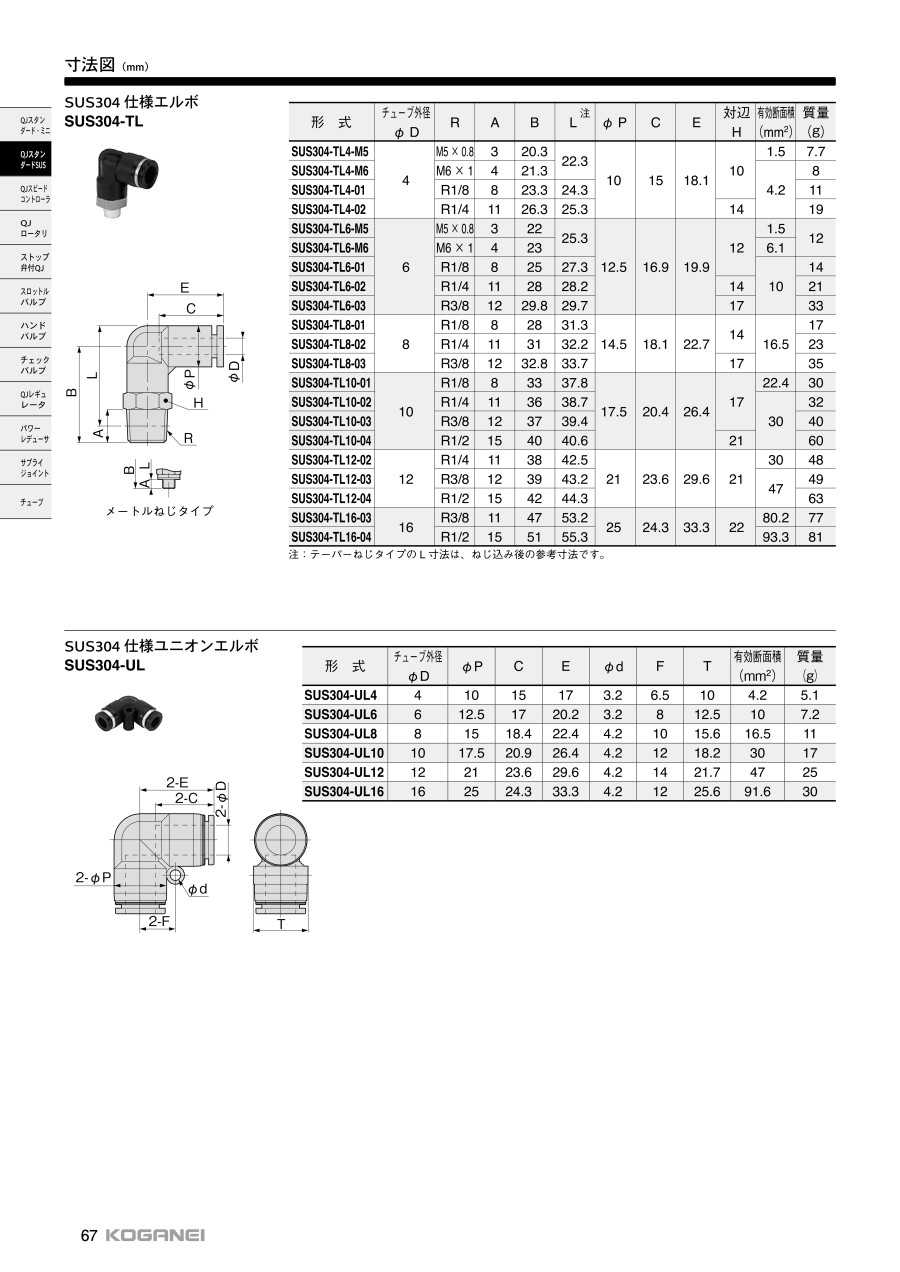

外形図

寸法図

メートルねじタイプの寸法図

製品仕様

外観

使用流体	空気、その他薬品等（条件有^注）
最高使用圧力	0.9MPa
使用真空圧力	-100kPa
使用温度範囲	0～+60℃
推奨チューブ	ナイロンチューブ・ウレタンチューブ

注：使用流体が薬品の場合は、必ず再寄りの弊社営業所迄お問い合わせください。
備考：ガスケットまたはシール剤付。

規格表

型番	チュ-ブ外径 φD	R	A	B	L^注	φ P	C	E	対辺 H	有効断面積（mm²）	質量（g）
SUS304-TL4-M5	4	M5×0.8	3	20.3	22.3	10	15	18.1	10	1.5	7.7
SUS304-TL4-M6		M6×1	4	21.3	22.3					4.2	8
SUS304-TL4-01		R1/8	8	23.3	24.3						11
SUS304-TL4-02		R1/4	11	26.3	25.3				14		19
SUS304-TL6-M5	6	M5×0.8	3	22	25.3	12.5	16.9	19.9	12	1.5	12
SUS304-TL6-M6		M6×1	4	23	25.3					6.1	12
SUS304-TL6-01		R1/8	8	25	27.3					10	14
SUS304-TL6-02		R1/4	11	28	28.2				14		21
SUS304-TL6-03		R3/8	12	29.8	29.7				17		33
SUS304-TL8-01	8	R1/8	8	28	31.3	14.5	18.1	22.7	14	16.5	17
SUS304-TL8-02		R1/4	11	31	32.2				14		23
SUS304-TL8-03		R3/8	12	32.8	33.7				17		35
SUS304-TL10-01	10	R1/8	8	33	37.8	17.5	20.4	26.4	17	22.4	30
SUS304-TL10-02		R1/4	11	36	38.7					30	32
SUS304-TL10-03		R3/8	12	37	39.4						40
SUS304-TL10-04		R1/2	15	40	40.6				21		60
SUS304-TL12-02	12	R1/4	11	38	42.5	21	23.6	29.6	21	30	48
SUS304-TL12-03		R3/8	12	39	43.2					47	49
SUS304-TL12-04		R1/2	15	42	44.3					47	63
SUS304-TL16-03	16	R3/8	11	47	53.2	25	24.3	33.3	22	80.2	77
SUS304-TL16-04	16	R1/2	15	51	55.3	25	24.3	33.3	22	93.3	81

注意：テーパーねじタイプのL寸法は、ねじ込み後の参考寸法

開発秘話

発売以来、数十年経過しており、信頼と実績があります。
幅広い業界に採用されています。

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

ねじの呼び M

最小発注数量

4	R1/8	1個
4	M5×0.8	1個
6	R1/4	1個
6	M5×0.8	1個
6	M6×1	1個
8	R1/8	1個
8	R1/4	1個
8	R3/8	1個
12	R1/4	1個

通常単価(税別) (税込単価)	通常出荷日

2,314円 ( 2,545円 )	3日目
3,585円 ( 3,944円 )	3日目
3,565円 ( 3,922円 )	3日目
2,515円 ( 2,767円 )	3日目
4,244円 ( 4,668円 )	在庫品1日目当日出荷可能
3,722円 ( 4,094円 )	3日目
3,707円 ( 4,078円 )	在庫品1日目当日出荷可能
2,852円 ( 3,137円 )	3日目
3,901円 ( 4,291円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・ワンタッチでスピーディーにチューブの脱着が可能なステンレスSUS304仕様エルボタイプ。
・強度が必要な場合、薬品の雰囲気内で使用する場合に適する。
・ステンレスは、SUS304を使用しており、シール剤には、フッ素ゴムを使用している。
・豊富な形状とサイズで小形から中・大形まで対応。
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
チューブホルダ THシリーズ
複数のチューブを簡単に結束できるチューブホルダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クイック継手スタンダードステンレスSUS304仕様エルボのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qねじの締め付け力は？

推奨締め付けトルクはM3:0.7Nm、M5 1.5～1.9Nmとなっております。

Qチューブ径はあっているのですが継手から抜ける場合があるのはなぜですか？

チューブを切断する場合、直角に切断されているか、斜めだと継手のつめに十分に引っ掛からず圧をかけると抜ける場合があります。また外径に傷が無いこと、チューブエンドまで差し込まれているかご確認下さい。

この商品を見た人は、こんな商品も見ています

	今見ている商品クイック継手スタンダードステンレスSUS304仕様エルボ	クイック継手スタンダードステンレスSUS304仕様ストレート	クイック継手スタンダードステンレスSUS303仕様エルボ	クイック継手スタンダードステンレスSUS303仕様ストレート	クイック継手スタンダード TLシリーズエルボ	耐腐蝕用 SUS304継手ストレート
メーカー	コガネイ	コガネイ	コガネイ	コガネイ	コガネイ	日本ピスコ
通常価格	2,314円-	2,385円 -	1,042円 -	1,397円 -	577円 -	2,997円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
本体材質	標準(PBT)	標準(PBT)	標準(PBT)	標準(PBT)	標準(PBT)	SUS304
ねじ部材質	SUS304	SUS304	SUS303	SUS303	標準(黄銅)	-
シール材材質	フッ素ゴム	フッ素ゴム	標準(NBR)	標準(NBR)	標準(NBR)	-
周囲温度(℃)	0::60	0::60	0::60	0::60	0::60	0::60
使用流体	空気 / 薬品・溶剤	空気 / 薬品・溶剤	空気	空気	空気	水 / 空気 / 薬品・溶剤 / 混合ガス
