クイック継手スタンダード ステンレスSUS303仕様 違径ユニオンワイ
- 通常単価(税別)
- 1,610円～1,816円
- 税込単価
- 1,771円～1,998円
ワンタッチでスピーディーにチューブの脱着が可能なステンレスSUS303仕様違径...
詳細情報を確認する商品情報
外形図

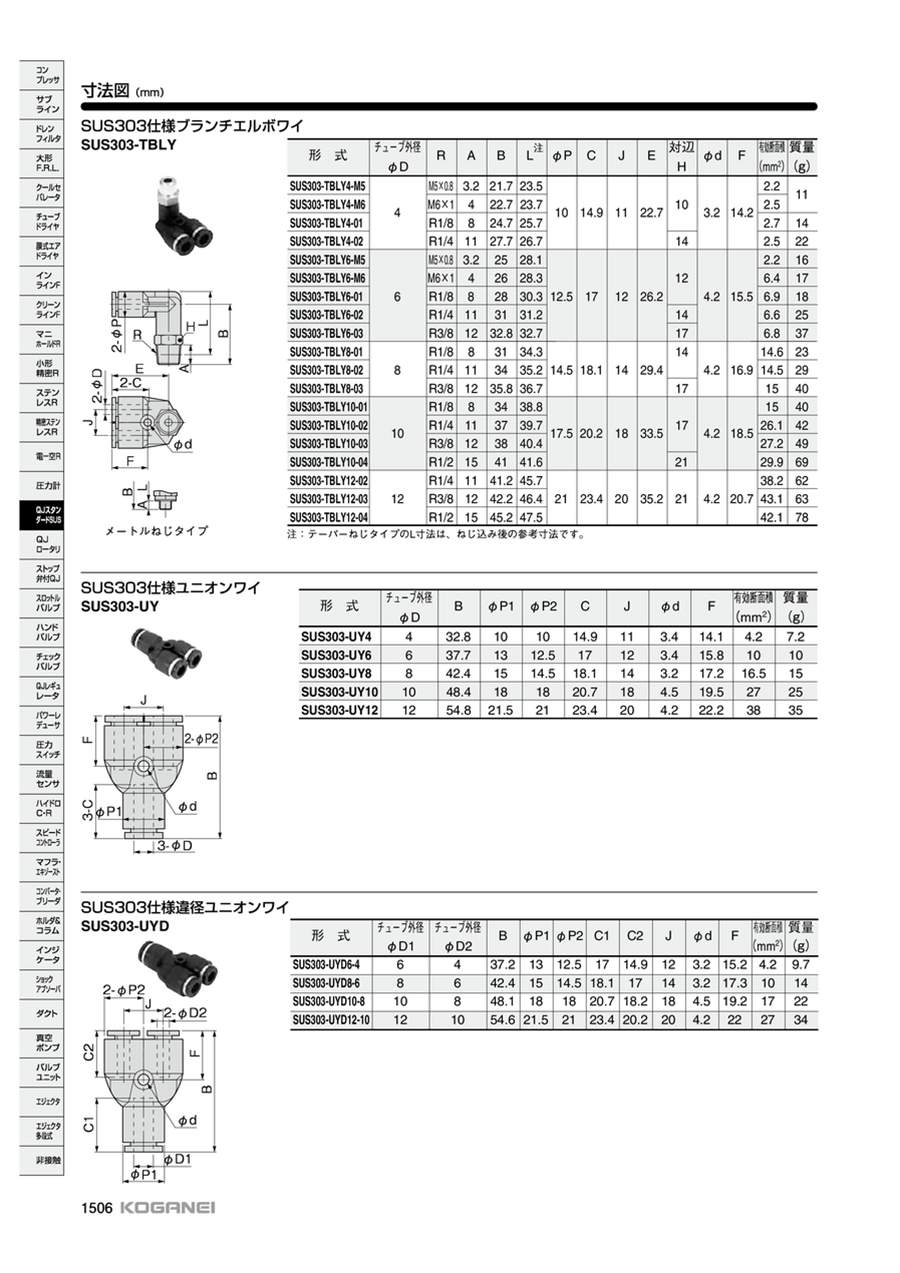

寸法図
製品仕様
- 使用流体 空気
- 最高使用圧力 0.9MPa
- 使用真空圧力 -100kPa
- 使用温度範囲 0～+60℃
- 推奨チューブ ナイロンチューブ・ウレタンチューブ
内部構造と主要部材質
- 樹脂本体 ポリブチレンテレフタレート
- 金属本体・ガイドリング SUS303相当
- ロック爪 ステンレス
- 開放リング ポリアセタール
- Oリング・弾性体スリーブ H-NBR
規格表
| 型番 | チューブ外径 φD1 | チューブ外径 φD2 | B | φP1 | φP2 | C1 | C2 | J | φd | F | T | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SUS303-UYD6-4 | 6 | 4 | 37.2 | 13 | 12.5 | 17 | 14.9 | 12 | 3.4 | 15.2 | 13.5 | 4.2 | 9.7 |
| SUS303-UYD8-6 | 8 | 6 | 42.5 | 14.5 | 12.5 | 18.1 | 17 | 14 | 3.4 | 17.3 | 15.1 | 8 | 13 |
| SUS303-UYD10-8 | 10 | 8 | 48.1 | 17.5 | 14.5 | 20.2 | 18.1 | 18 | 4.5 | 19.2 | 18.2 | 15.9 | 20 |
| SUS303-UYD12-10 | 12 | 10 | 54.6 | 21 | 17.5 | 23.4 | 20.2 | 20 | 4.5 | 22 | 21.7 | 26.7 | 30 |
使用例
薬品の雰囲気内で使用する場合に最適。
商品特長詳細
豊富な形状とサイズで小形から中・大形まで対応。
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
ワンタッチでスピーディーにチューブの脱着が可能なステンレスSUS303仕様違径ユニオンワイタイプの継手。
【特長】
・Cr20%、Mo2%ステンレスを使用し、強度が必要な場合、腐蝕しやすい雰囲気内で使用する場合に最適。
・シール材には合成ゴム（H-NBR）を使用。
・ナイロンチューブ・ウレタンチューブの共用化。
・ねじ部のシール化など使いやすさを重視。
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適。
